Mandrinadora-fresadora CNC TK6113

horizontalcon mesa giratoria3 ejes

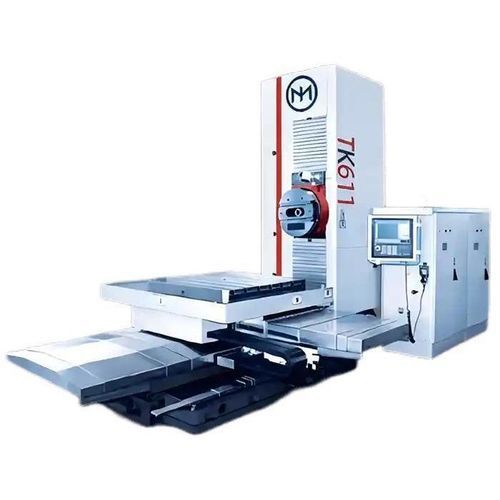

Vista general del producto
La fresadora y mandrinadora horizontal CNC TK6113 combina alto par, rigidez y eficiencia, destacando en el mecanizado de piezas complejas con control multieje y capacidades 3D.

Puntos destacados

• Mesa 1400×1600 mm · Husillo Ø130 mm · Recorridos X/Y/Z: 2000/2000/2000 mm · Carga máxima mesa: 8 T

Características clave

• Husillo de gran diámetro Ø130 mm: proporciona mayor par y rigidez para mandrinado profundo y fresado pesado.
• Control CNC de 3 ejes completo (X/Y/Z: 2000 mm): ofrece posicionamiento preciso y mecanizado de trayectorias complejas para componentes grandes.
• Mesa con capacidad 8 T y indexado 360° (opcional): soporta mecanizado multifaz y procesamiento rotativo de piezas tipo caja o irregulares.
• Cabezal de husillo accionado por engranajes: asegura par constante a bajas revoluciones para taladrado profundo y uso de herramientas de gran diámetro.
• Guías lineales de alta precisión y husillos de bolas: mantienen repetibilidad, minimizan holgura y garantizan estabilidad térmica a largo plazo.

Configuraciones recomendadas

• Plato giratorio 4.º eje (CNC): permite mecanizado multifaz sin volver a sujetar la pieza.
• Cabezal de fresado angular: ideal para cavidades internas o paredes laterales.
• Extensión de placa de suelo: para componentes extra grandes que superen la mesa estándar.
• Refrigeración por husillo (CTS): ayuda en mandrinado profundo y refrigeración de la herramienta.
• Sistema de palpador Renishaw: alineación automática de la pieza y detección de longitud de herramienta.

Caso de aplicación

• Cliente: fabricante de equipos pesados – Sudeste Asiático.
• Uso: mandrinado y fresado de carcasas de cajas de engranajes para aerogeneradores.
• Configuración: TK6113 con mesa rotativa CNC y sistema CTS.
• Resultados: tolerancia final de mandrinado ≤ ±0,015 mm en 1200 mm de profundidad; cuatro superficies mecanizadas en un solo apriete mediante mesa rotativa; alta rigidez y automatización redujeron tiempo de ciclo y operaciones de montaje.

Especificaciones del producto (parámetros seleccionados para TK6113)
TAMAÑO MESA: 1400×1600
DIÁMETRO HUSILLO: Ø130
RECORRIDO X: 1800-2000 mm
RECORRIDO Y: 1600-2000 mm
RECORRIDO Z: 1200-2000 mm
RECORRIDO W: 800 mm
RECORRIDO B: rotativo CNC
RANURA T: 22×125 mm
CARGA MESA: 8 T
CONTROLADOR CNC: SIEMENS B28D o FANUC OI MD
CANTIDAD DE EJES: X/Y/Z/W(U)
CONO HUSILLO: BT50 (P50T-1)
VELOCIDAD HUSILLO: 2-2000 rpm
POTENCIA MOTOR PRINCIPAL / PAR: 30 kW (2200 Nm)
Ø MÁX MANDRINADO/PERCING: Ø300 / 80 mm
FUERZA MÁXIMA DE AVANCE AXIAL EN HUSILLO: 23000
RECORRIDO RÁPIDO X/Y/Z: 3000 mm/min
VELOCIDAD DE AVANCE X/Y/Z: 5-2000 mm/min
VELOCIDAD DE AVANCE EJE W: 5-2000 mm/min
RECORRIDO RÁPIDO EJE W: 2000 mm/min
CURSO RADIAL DE PORTAHERRAMIENTAS TIPO FACE: 200 mm
VELOCIDAD CABEZAL FACE: 2-125 rpm
Ø MÁX MÁQUINABLE PORTAHERRAMIENTAS FACE: Ø800 (Opcional)
TORSIÓN MÁX PERMITIDA CABEZAL FACE: 2600 Nm (Opcional)
VELOCIDAD DE AVANCE CABEZAL FACE: 0.2-500 mm/min (Opcional)
RECORRIDO RÁPIDO PORTAHERRAMIENTAS CABEZAL FACE: 1000 mm/min (Opcional)
PRECISIÓN DE POSICIONAMIENTO X/Y/Z (GB/T17421.2-2000): 0.03/0.03/0.03 mm
PRECISIÓN DE POSICIONAMIENTO EJE W (GB/T17421.2-2000): 0.03 mm
PRECISIÓN POSICIÓN EJE B: 0.08°
REPETIBILIDAD X/Y/Z/W (GB/T17421.2-2000): 0.015/0.015/0.015/0.015 mm
REPETIBILIDAD EJE B: 4*90° ±6″
TAMAÑO MÁQUINA (aprox.): 6.5×4.2×3.9 m
PESO MÁQUINA: 32 T

Especificaciones técnicas

• Modelo: TK6113
• Tamaño de mesa: 1400×1600 mm
• Diámetro del husillo: Ø130 mm (cabezal accionado por engranajes)
• Recorridos (X/Y/Z): 2000/2000/2000 mm (rangos nominales)
• Carga máxima mesa: 8 toneladas
• Control: SIEMENS B28D o FANUC OI MD
• Cono husillo: BT50
• Potencia principal: 30 kW (2200 Nm)
• Aplicaciones típicas: mandrinado de grandes estructuras, fresado pesado, mecanizado multifaz
