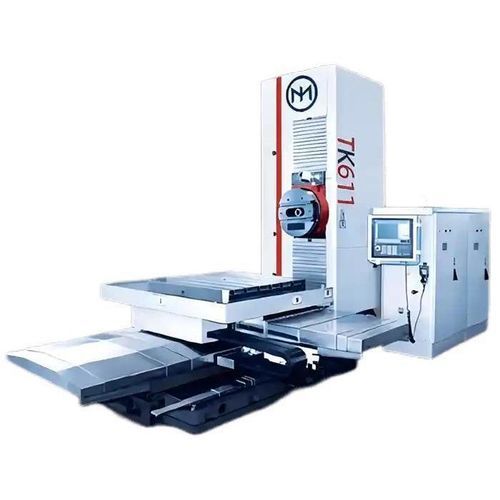

Mandrinadora-fresadora CNC TK6111

horizontalde tipo mesa3 ejes

Resumen
La TK6113 es una máquina CNC horizontal de fresado y mandrinado que combina par elevado, rigidez y eficiencia para mandrinado profundo, fresado de gran carga y mecanizados multifaz de grandes piezas estructurales. Soporta control CNC 3 ejes completo con soluciones opcionales de indexado/rotación para operaciones multifaz complejas.

Detalles principales del modelo

• Tamaño de la mesa: 1400×1600 mm
• Diámetro del husillo: φ130 mm
• Recorridos X/Y/Z: 2000/2000/2000 mm (configuración típica)
• Carga en mesa: 8 T

Características clave

• Husillo de gran diámetro Ø130 mm: mayor par y rigidez para mandrinado profundo y fresado pesado.
• Control CNC 3 ejes completo (X/Y/Z hasta 2000 mm): posicionamiento preciso y mecanizado de trayectorias complejas para componentes grandes.
• Mesa con carga 8 T e indexado 360° (opcional): admite mecanizado multifaz y procesamiento rotativo de piezas tipo caja o irregulares.
• Cabezal de husillo engranado: par constante a bajas velocidades para mandrinado profundo y uso de herramientas grandes.
• Guías lineales y husillos de bolas de alta precisión: mantienen la repetibilidad, minimizan el juego y aseguran estabilidad térmica a largo plazo.

Configuraciones recomendadas

• Placa rotativa CNC 4.º eje: permite mecanizado multifaz sin volver a fijar la pieza.
• Cabezal de fresado a 90°: para mecanizar cavidades internas o paredes laterales.
• Extensión de placa de suelo: para componentes sobredimensionados más allá del tamaño estándar de la mesa.
• Refrigeración por husillo (CTS): ayuda en el mandrinado profundo y en la refrigeración de la herramienta.
• Sistema de palpador Renishaw: alineación automática de la pieza y detección de longitud de herramienta.

Caso de aplicación

• Cliente: fabricante de maquinaria pesada – Sudeste Asiático.
• Uso: mandrinado y fresado de carcasas de cajas de cambios para aerogeneradores.
• Configuración: TK6113 con mesa rotativa CNC y sistema CTS.
• Resultados: tolerancia final de mandrinado ≤ ±0.015 mm en 1200 mm de profundidad; cuatro superficies mecanizadas en una sola sujeción con la mesa rotativa; mejora de la rigidez, automatización y reducción del tiempo de ciclo.

Especificaciones del producto (tabla)
Parameter | Unit | TK6113
Table size | mm | 1400×1600
Spindle dia. | mm | φ130
X Travel | mm | 1800-2000
Y Travel | mm | 1600-2000
Z Travel | mm | 1200-2000
W Travel | mm | 800
B Travel | | CNC rotary
T slot | mm | 22×125
Table loading | T | 8
CNC controller | | SIEMENS B28D or FANUC OI MD
Axis quantity | | X/Y/Z/W(U)
Spindle taper | | BT50(P50T-1)
Spindle speed | rpm | 2-2000 rpm
Main motor power/torque | kW / Nm | 30 kW (2200 Nm)
Max. boring/drilling dia. | mm | φ300/80
Max. axial feeding force on spindle | mm/min | 23000
X/Y/Z Rapid traverse | mm/min | 3000
X/Y/Z Feeding Speed | mm/min | 5-2000
W axis Feeding speed | mm/min | 5-2000
W axis Rapid traverse | mm/min | 2000
Radial stroke of facing head tool holder | mm | 200
Facing head speed | rpm | 2-125
Max. machining dia. of facing head tool holder | mm | φ800 (Optional)
Max. permitted torque of facing head | Nm | 2600 (Optional)
Feeding speed of facing head | mm/min | 0.2-500 (Optional)
Rapid traverse of facing head tool holder | mm/min | 1000 (Optional)
X/Y/Z Positioning accuracy (GB/T17421.2-2000) | mm | 0.03 / 0.03 / 0.03
W axis Positioning accuracy (GB/T17421.2-2000) | mm | 0.03
B axis Positioning accuracy | | 0.08
X/Y/Z/W Repeated accuracy (GB/T17421.2-2000) | mm | 0.015 / 0.015 / 0.015 / 0.015
B axis Repeated accuracy | | 4*90° ±6"
Machine sizes | m | 6.5×4.2×3.9
Machine weight | T | 32

Especificaciones técnicas

• Modelo: TK6113
• Fabricante: MINNUO
• Tamaño de la mesa: 1400×1600 mm
• Diámetro del husillo: φ130 mm, cono BT50
• Recorridos X/Y/Z: hasta 2000 / hasta 2000 / hasta 2000 mm (rangos según modelo indicados en la tabla)
• Recorrido eje W: 800 mm
• Capacidad de carga de la mesa: 8 T (máx.)
• Velocidad de husillo: 2–2000 rpm
• Motor principal: 30 kW (2200 Nm)
• Diámetro máximo de mandrinado/perforación: φ300 / 80 mm
• Rapidez X/Y/Z: 3000 mm/min
• Rango de avance X/Y/Z: 5–2000 mm/min
• Precisión de posicionamiento X/Y/Z: aprox. 0,03 mm; precisión repetida: 0,015 mm
• Opciones de controlador CNC: SIEMENS B28D o FANUC OI MD
• Módulos opcionales: mesa rotativa CNC (indexado), CTS (Coolant Through Spindle), mesa 4.º eje, cabezal a 90°, palpador Renishaw
