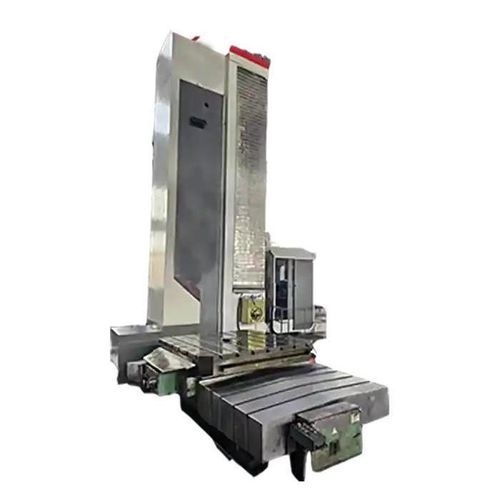

Mandrinadora-fresadora CNC TK6920A

horizontalde suelopara piezas de gran tamaño

Descripción del producto
El TK6920A es una máquina CNC de mandrinado y fresado de bancada de alta capacidad de la serie TK, diseñada para operaciones de torneado, escariado y ranurado en piezas sobredimensionadas y pesadas. Con una bancada de apoyo de husillo rígida de tres puntos, ofrece alta resistencia a las vibraciones y estabilidad de corte tanto para desbaste como para acabado.

Características clave

• Soporta diámetros hasta φ3000 mm para piezas sobredimensionadas
• Apoyo de husillo de tres puntos para gran rigidez y precisión en cortes profundos
• Apta tanto para desbaste como para operaciones de acabado de precisión
• Sistema de lubricación forzada para reducir desgaste térmico y prolongar la vida útil
• Diseño eficiente de evacuación de virutas para mejorar el flujo de trabajo y reducir tiempos muertos
• Programable por CNC para trayectorias complejas y mecanizados multi-superficie

Datos principales de la máquina (según modelo)

• Diámetro máximo sobre bancada: 1250 / 1600 / 2000 / 2500 / 3000 mm
• Diámetro máximo sobre carro porta-herramientas: 800 / 1250 / 1600 / 2000 / 2500 mm
• Peso máximo de la pieza: 2 / 3 T
• Longitud máxima de la pieza: 500 / 750 mm

Configuraciones recomendadas

• Torreta automática de herramientas: permite cambio rápido entre herramientas de desbaste y acabado
• Platina fija hidráulica: estabiliza piezas cilíndricas largas o pesadas durante el corte
• Contrapunta programable: aporta soporte adicional para componentes tipo eje
• Motor de husillo de alto par: entrega potencia constante a bajas revoluciones para cortes pesados
• Transportador de virutas pesado: optimiza el flujo de virutas y la limpieza de la máquina
• Carcasa de protección para el operario: garantiza seguridad en la operación con piezas grandes

Caso de aplicación

• Cliente: fabricante de cubos para aerogeneradores (España)
• Uso: mandrinado y escariado de cubos de acero fundido de gran diámetro para rotores de aerogeneradores
• Configuración: TK6920A equipado con contrapunta hidráulica, transportador de virutas y sistema de refrigeración mejorado
• Resultados: tolerancia dimensional ±0,02 mm en Ø 2,4 m; mecanizado continuo 12+ horas por montaje; eficiencia en cambio de herramienta mejorada en ~40 %; el cliente informó mayor velocidad y mejor acabado superficial en piezas pesadas

Rendimiento y precisión

• Precisión de posicionamiento: típicamente ±0,01–0,02 mm (según configuración y herramienta)
• Repetibilidad: típicamente ±0,008 mm
• Rugosidad superficial alcanzable: Ra 0,8–1,6 μm (según sistema de corte y herramienta)

Especificaciones técnicas

• Modelo: TK6920A (serie TK)
• Estructura de husillo con soporte de tres puntos para alta rigidez
• Configuraciones de gran diámetro: hasta φ3000 mm
• Capacidad de pieza: hasta 2–3 toneladas (según variante)
• Opciones de longitud máxima de pieza: 500 mm o 750 mm
• Sistema de lubricación forzada para minimizar desgaste térmico
• Diseño eficiente de evacuación de virutas
• Control CNC para mecanizado complejo multi-superficie
• Tolerancias típicas alcanzables: posicionamiento ±0,01–0,02 mm; repetibilidad ±0,008 mm; rugosidad Ra 0,8–1,6 μm
