Mandrinadora horizontal TPX6111B/2

de columna3 ejes4 ejes

Nombre del producto

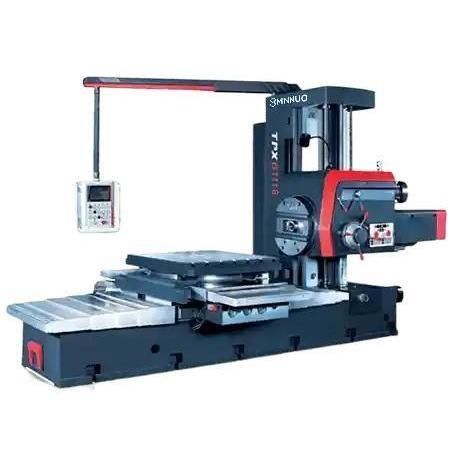

Alesadora de plantilla coordenada monocolumna TPX6111B/2

Descripción general
El TPX6111B/2 es una alesadora digital monocolumna para procesos de alargado y perforación de coordenadas de alta precisión. Incorpora un eje de alargado φ110 mm, par máximo de husillo de 1225 N·m y una mesa rígida de 1100×960 mm con capacidad hasta 2500 kg, permitiendo operaciones repetitivas de perforado multíposición, avellanado, fresado de superficies y otros trabajos basados en coordenadas.

Detalles clave

• Diámetro del eje de alargado: 110 mm
• Par máximo del husillo: 1225 N·m
• Tamaño de la mesa: 1100×960 mm
• Carga máxima en mesa: 2500 kg

Características clave

• Eje de alargado φ110 mm, alto par (1225 N·m): Adecuado para alargado profundo y rectificado de gran diámetro con par constante.
• Posicionamiento digital (compatible DRO): Garantiza precisión de coordenadas en piezas de geometría compleja.
• Mesa reforzada (1100×960 mm, 2,5 t): Soporta conjuntos de peso medio a alto como carcasas, plantillas y utillajes.
• Modos de mecanizado flexibles: Alesado, fresado, asiento de contacto, perforado y roscado.
• Columna y sistema de avance rígidos: Mantienen estabilidad y precisión geométrica durante ciclos largos.

Configuraciones recomendadas

• Sistema DRO (3 o 4 ejes): Para alineado preciso en alargado coordinado y realineado.
• Accesorio de fresado frontal: Para mecanizado de caras de bridas y hombros escalonados.
• Cabezal de fresado a 90°: Para puertos laterales y mecanizados no axiales.
• Presetador de herramienta / kit de sonda: Acelera la puesta a punto y asegura la profundidad y posición del alargado.
• Juego de barras de alargado extendidas: Para bolsillos profundos y agujeros de alta relación de aspecto.

Caso de aplicación

• Cliente: Reparación de cajas de engranajes industriales (ejemplo).
• Uso: Alesado coordinado de orificios de tornillería y asientos de pasadores en carcasas.
• Configuración: TPX6111B/2 con DRO y cabezal a 90° para puertos laterales (ejemplo).
• Resultados reportados: Desviación de alineación de alargado ≤ ±0,02 mm; rugosidad Ra 1,6 µm.

Especificaciones técnicas

• Diámetro eje de alargado: 110 mm
• Conicidad de husillo: Morse No.6 (opcional ISO 7:24 No.50)
• Par máximo del husillo: 1225 N·m
• Par máximo disco plano: 1960 N·m
• Fuerza axial máxima del husillo: 12 250 N
• Rango de velocidades del husillo: 8–1000 r/min (hasta 8–1100 en algunas variantes)
• Tamaño de mesa (TPX6111B/2): 1100×960 mm
• Carga máxima en mesa: 2500 kg
• Recorridos de mesa (vertical × lateral): 1000 mm × 1250 mm
• Potencia motor principal: 7,5 kW
• Peso de la máquina (TPX6111B/2): 14 500 kg
