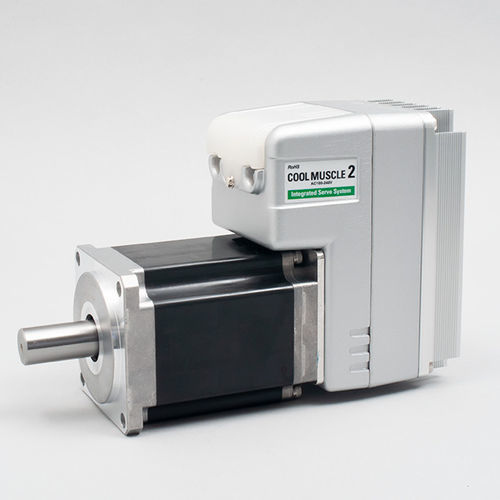

Servomotor con controlador integrado CM2-x-60A40C

ACmonofásico3 fases

Descripción del producto
COOL MUSCLE 2 es un sistema servo AC con driver, controlador, encoder, fuente de alimentación y funciones PLC integradas en la unidad motor. Permite control de movimiento preciso directamente desde un PC o terminal de visualización sin hardware de control externo.

Pequeño y sencillo por integración
Todos los componentes necesarios para un control servo convencional están incorporados en la carcasa del motor. Esto elimina la necesidad de variadores externos, reduce el espacio requerido y simplifica la instalación y el cableado.

Beneficios de la integración

• Ahorro de cableado y espacio: Conectores modulares que reducen la complejidad del cableado y la huella de instalación.
• Reducción de costes: La función PLC integrada y las funciones de control reducen el número de dispositivos externos y el coste total del sistema.
• Aplicaciones consolidadas: Implementado en sectores como el médico, semiconductores, entretenimiento y otras aplicaciones industriales.

Facilidad
La configuración y operación se realizan desde un PC mediante un software utilitario intuitivo. Los programas de movimiento pueden almacenarse en la unidad y activarse mediante interruptores o señales externas, sin necesidad de conocimientos especializados en servo.

Funciones fáciles

• Cableado fácil: Conectores tipo click para un conexionado rápido.
• Control sencillo: Secuencias de movimiento prealmacenadas ejecutables por interruptores o comandos.
• Programación fácil: Conjunto de comandos simple para crear y editar movimientos complejos.
• Software utilitario (CWL): Interfaz gráfica para ajuste de parámetros, gestión de datos y monitorización en tiempo real.

Alto rendimiento
COOL MUSCLE 2 emplea control vectorial para movimientos suaves y silenciosos y una entrega de par eficiente en una amplia gama de velocidades. El ajuste automático minimiza la necesidad de ajustes manuales y adapta el control a variaciones de carga en tiempo real.

Integrado y alta funcionalidad

• Amplio rango de velocidades: Desde velocidades ultra-bajas (≈0,012 RPM) hasta velocidades altas (máx. según tamaño; ejemplos hasta ≈8.000 RPM).
• Operación sin tuning: Auto-ajuste que asegura rendimiento estable sin ajustes manuales extensivos.
• Funciones avanzadas: Control de par, interpolación lineal y circular, funciones de enseñanza y ejecución completa mediante el PLC integrado.

Funciones varias

• Función PLC: Operaciones aritméticas y lógicas que permiten automatización y control de secuencias a bordo.
• Capacidad de red: Hasta 15 ejes pueden conectarse en red mediante conectores de cable.
• LED de estado: Indicador de estado en la parte superior para comprobaciones visuales sin PC.
• Parámetros extensos: Numerosos parámetros configurables para adaptar el comportamiento a la aplicación.
• Interpolación: Interpolación lineal y circular disponible mediante comandos simples sin controlador externo.

Especificaciones

• Nombre de modelo: COOL MUSCLE 2
• Componentes integrados: Driver, controlador, encoder, fuente de alimentación y función PLC en la unidad motor
• Método de control: Control vectorial para movimiento suave y par óptimo
• Rango de velocidad: ≈0,012 RPM hasta velocidades altas (máx. depende del tamaño; ejemplos hasta ≈8.000 RPM)
• Resolución de posición: Hasta 1/50.000 ppr (≈0,0075°)
• Red: Hasta 15 ejes
• Funciones: Control de par, interpolación (lineal & circular), enseñanza, almacenamiento/ejecución de programas, operaciones PLC aritméticas/lógicas
• Operación & configuración: Control desde PC/terminal; utilitario CWL para ajustes y monitorización
• Cableado: Conectores modulares para simplificar el cableado y reducir el espacio
• Indicación de estado: LED superior para comprobaciones rápidas
• Aplicaciones: Médico, semiconductores, entretenimiento y otros usos industriales
