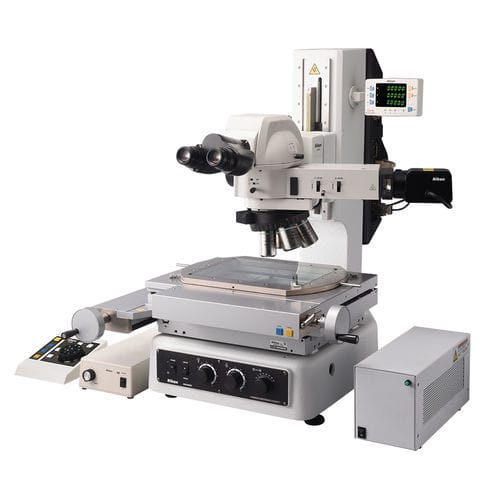

Estereomicroscopio óptico MM series

de medidasde inspecciónpara control de calidad

Resumen
Conjunto de microscopios de medición manual de precisión para aplicaciones industriales de medición y análisis de imagen. Diseñados para capturar datos reproducibles y ofrecer un flujo de trabajo sencillo para inspección, medición y verificación de características 2D y 3D en una amplia gama de componentes.

Construcción de alta precisión
Construcción mecánica de precisión con control digital que proporciona alta exactitud de medición y repetibilidad constante para aplicaciones en línea y de control de calidad. Los equipos están diseñados para una larga vida útil y rendimiento estable entre operadores.

Rendimiento óptico
El sistema de objetivos Nikon CFI60-2 ofrece largas distancias de trabajo, imágenes de campo plano y alto contraste y un diseño telecéntrico que reduce errores de medición. Soporta modos de imagen: campo claro, campo oscuro, polarizado (POL) y contraste de interferencia diferencial (DIC) para medición de baja contraste.

Iluminación
Iluminadores diascópicos LED auténticos con fuentes blanca y verde conmutables sin uso de filtros. La intensidad se controla desde el instrumento o mediante PC. La iluminación LED mantiene la temperatura de color constante y elimina la necesidad de sustituir lámparas.

Platina y capacidad
Seis tamaños de platinas disponibles para MM-800N (desde 12" x 8" / 300×200 mm hasta 2" x 2" / 50×50 mm). Tres platinas pequeñas hasta 6" x 4" (150×100 mm) son compatibles con MM-400N. Las mayores incluyen control de rotación fina para alineación precisa. MM-800N admite componentes grandes, pesados y altos (ej.: recorrido XY 300×200 mm, hasta 20 kg, altura 200 mm sobre el vidrio de la platina).

Control y software
La interfaz del controlador MM transfiere ajustes de iluminación LED, coordenadas XY y datos del eje Z a la unidad de proceso DP-E1A y al software E-MAX. DP-E1A combina precisión y facilidad de uso; los archivos de enseñanza y medición pueden exportarse por USB. E-MAX ofrece GUI común para herramientas de medición, procesamiento de datos y exportación.

Modularidad y accesorios
Sistema modular con dos opciones ópticas y amplia gama de accesorios dedicados para optimizar el rendimiento de medición y los flujos de inspección. La opción Focusing-Aid (FA) proyecta patrones para permitir un enfoque Z repetible y reducir la variación entre operadores.

Puntos destacados

• Construcción mecánica precisa y repetible con larga vida útil
• Sistema de objetivos Nikon CFI60-2: larga distancia de trabajo, óptica telecéntrica y modos de contraste (BF, DF, POL, DIC)
• Iluminadores LED diascópicos verdaderos con fuentes blanca y verde; control de intensidad desde instrumento o PC
• Control de diafragma de apertura en el iluminador diascópico para optimizar contraste y resolución
• Amplia gama de platinas (seis para MM-800N; tres pequeñas compatibles con MM-400N)
• Control de rotación fina en las platinas más grandes para alineación precisa
• Capacidad para piezas grandes y pesadas (ej. MM-800N: 300×200 mm, hasta 20 kg, 200 mm de altura)
• Interfaz de controlador MM para transferir datos de platina e iluminación a DP-E1A y PC
• Unidad DP-E1A y software E-MAX para procesamiento de mediciones y exportación por USB
• Opción Focusing-Aid (FA) para mejorar la repetibilidad en eje Z

Aplicaciones
Inspección y medición dimensional de componentes en industrias como la electrónica (alturas de wire-bond), pines y conectores, y otras aplicaciones que requieren mediciones 2D/3D precisas y reproducibles.

Especificaciones técnicas

• Serie: MM-400N y MM-800N
• Tipos de medición: medición de características 2D y 3D, análisis de imagen
• Sistema de objetivos: Nikon CFI60-2 (soporta BF, DF, POL, DIC)
• Iluminación: LED diascópica (blanco y verde), intensidad controlable desde instrumento o PC
• Control de apertura: diafragma en el iluminador diascópico
• Platina (ej.): MM-800N 12" x 8" a 2" x 2" (300×200 mm a 50×50 mm); MM-400N compatible con platinas hasta 6" x 4" (150×100 mm)
• Funciones de platina: control de rotación fina en las platinas más grandes
• Capacidad máxima (MM-800N ejemplo): hasta 20 kg; altura hasta 200 mm sobre el vidrio
• Procesamiento de datos: DP-E1A; software E-MAX para GUI, procesamiento y exportación
• Conectividad/exportación: archivos de enseñanza/medición exportables por USB (DP-E1A)
• Opcionales: Focusing-Aid (FA) para enfoque Z reproducible
• Sistema: arquitectura modular con amplia compatibilidad de accesorios
