Centro de mecanizado 5 ejes VF series
verticalcon mesa rotativa abatiblecon mesa fija

Centro de mecanizado 5 ejes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / con mesa rotativa abatible / con mesa fija
Centro de mecanizado 5 ejes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / con mesa rotativa abatible / con mesa fija

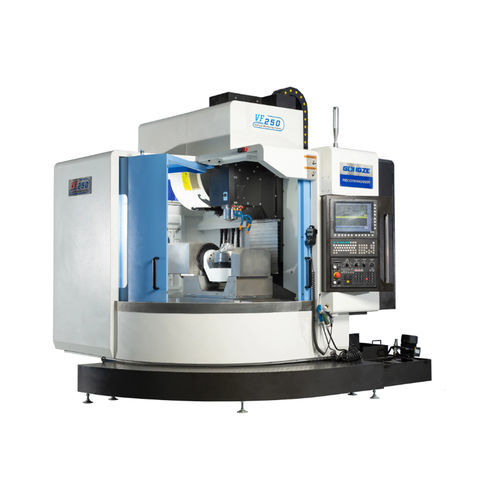

Centro de mecanizado 5 ejes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / con mesa rotativa abatible / con mesa fija - imagen - 2
Centro de mecanizado 5 ejes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / con mesa rotativa abatible / con mesa fija - imagen - 3
Centro de mecanizado 5 ejes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / con mesa rotativa abatible / con mesa fija - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Estructura
con mesa fija, con mesa rotativa abatible
Nariz del husillo
BT 40
Número de herramientas
24 herramientas
Otra función
de fresado, de taladrado, mecanizado biselado
Otras características
de alta precisión, de alta productividad, de gran rigidez, con cambiador de herramientas, con control electrónico, con ménsula
Carrera X

Máx.: 650 mm
(25,59 in)

Mín.: 600 mm
(23,62 in)

Carrera Y

Máx.: 530 mm
(20,87 in)

Mín.: 450 mm
(17,72 in)

Carrera Z

Máx.: 480 mm
(18,9 in)

Mín.: 450 mm
(17,72 in)

Velocidad de rotación

Máx.: 12.000 rpm
(75.398 rad.min-1)

Mín.: 12.000 rpm
(75.398 rad.min-1)

Velocidad de avance del eje X

Máx.: 600 mm/s

Mín.: 500 mm/s

Velocidad de avance del eje Y

Máx.: 600 mm/s

Mín.: 500 mm/s

Velocidad de avance del eje Z

Máx.: 0,6 m/s
(1,97 ft/s)

Mín.: 0,5 m/s
(1,64 ft/s)

Carga máxima de la mesa

Máx.: 300 kg
(661 lb)

Mín.: 60 kg
(132 lb)

Precisión de colocación

Máx.: 0,012 mm
(0,00047 in)

Mín.: 0,012 mm
(0,00047 in)

Repetibilidad

0,008 mm
(0,00031 in)

Peso total

Máx.: 9.000 kg
(19.841,6 lb)

Mín.: 5.000 kg
(11.023,11 lb)

Descripción

Las fresadoras CNC verticales de cinco ejes VF250 y VF650 son centros de mecanizado diseñados para el mecanizado de precisión de superficies espaciales complejas, piezas de forma especial, piezas huecas, taladrado y cortes oblicuos. Reducen las operaciones de sujeción y mejoran la calidad y eficiencia de producción; son adecuadas para los sectores aeroespacial, automoción, equipos eléctricos y maquinaria de precisión.

Características principales
  • El mecanizado a 5 ejes permite operaciones complejas multifacial con reducción de sujeciones y acortamiento de ciclos.
  • Interfaz CNC multilingüe y puerto USB para importación/exportación de programas.
  • Cuerpo y bancada en hierro fundido en arena con resina para alta rigidez, estabilidad y amortiguación de vibraciones.
  • Sistema de filtrado y protección del aire para eliminar humedad y contaminantes de la fuente de aire; controlado por PLC y electroválvulas para el accionamiento de sujeción/liberación de herramientas y puertas del cambiador.
  • Sistemas integrados de refrigeración y lubricación: bomba de alta caudal, depósito de refrigerante, refrigerador de aceite para el husillo y lubricación automática.
  • Cambiador de herramientas tipo disco con cambio rápido y preciso (capacidad de herramientas detallada en las especificaciones).


Estructura principal y componentes
  • Cuerpo de la máquina: hierro fundido en arena con resina, diseñado para baja vibración y alta estabilidad de mecanizado.
  • Sistema CNC: controlador industrial (p. ej. SYNTEC 220MA-5 estándar; FANUC o SIEMENS opcional). Interfaz fácil de usar y programación simplificada.
  • Husillo: carcasa del husillo en fundición a presión, husillo de acoplamiento directo (potencia y velocidades en las especificaciones) con refrigerador de aceite para control térmico.
  • Guiados y transmisión: guías lineales de rodillos de alta precisión y tornillos de bolas de precisión (clases y marcas indicadas en la configuración estándar).
  • Sistema de aire: filtrado para eliminar agua y polvo de la fuente de aire y proteger los componentes neumáticos.
  • Sistemas hidráulico y eléctrico: componentes estándar de fabricantes reconocidos (detallados en la configuración).


Características / especificaciones técnicas
  • Estructura: VERTICAL 5 EJES
  • Tamaño de la mesa: VF250 = 250 mm; VF650 = 650 mm
  • Capacidad de carga mesa: VF250 = 60 kg; VF650 = 300 kg
  • Rango de mecanizado (diámetro): VF250 = Φ370; VF650 = Φ650
  • Recorrido máximo (X): VF250 = 600 mm; VF650 = 650 mm
  • Recorrido máximo (Y): VF250 = 450 mm; VF650 = 530 mm
  • Recorrido máximo (Z): VF250 = 450 mm; VF650 = 480 mm
  • Ángulo de rotación (A): VF250 = 120° ~ -120°; VF650 = 120° ~ -120°
  • Ángulo de rotación (C): VF250 = 360°; VF650 = 360°
  • Distancia nariz husillo–movimiento eje A: VF250 = 40–490 mm; VF650 = 150–630 mm
  • Distancia nariz husillo–centro rotación eje A: VF250 = 40–490 mm; VF650 = ajustable
  • Distancia centro husillo–cara delantera eje A: VF250 = 370 mm; VF650 = ajustable
  • Especificación husillo: VF250 = BT40; VF650 = BT40
  • Tipo de husillo: acoplamiento directo
  • Velocidad máxima husillo: VF250 = 12 000 r/min; VF650 = 12 000 r/min
  • Especificaciones guías X/Y/Z: VF250 = 30/35/35 mm; VF650 = 45/45/45 mm
  • Especificaciones tornillos X/Y/Z: VF250 = R28/R28/R32; VF650 = R32/R32/R32
  • Avance rápido X/Y/Z: VF250 = 36/36/36 m/min; VF650 = 30/30/30 m/min
  • Avance rápido A/C: VF250 = 180/380 r/min; VF650 = 30/120 r/min
  • Precisión de posicionamiento X/Y/Z: VF250 = 0.012 mm; VF650 = 0.012 mm
  • Precisión posicionamiento A/C: VF250 = 15''; VF650 = 15''
  • Repetibilidad X/Y/Z: VF250 = 0.008 mm; VF650 = 0.008 mm
  • Repetibilidad B (A/C): VF250 = 8''; VF650 = 8''
  • Capacidad revista de herramientas: VF250 = 24 posiciones; VF650 = 24 posiciones
  • Peso total aproximado: VF250 = 5000 kg; VF650 = 9000 kg
  • Área ocupada (huella): VF250 = 2100 × 2350 mm; VF650 = 3250 × 2800 mm
  • Sistema CNC estándar y componentes: SYNTEC 220MA-5 (estándar); husillo Speedcn; mesa giratoria Lanlan DTR250-400; tornillos y guías PMI/HIWIN/THK; rodamientos NSK/NACHI; refrigerador de aceite Rucol/Quang; bomba de refrigerante Zhehong; bomba de lubricación Baotn/Ishan; componentes eléctricos Schneider.
