Centro de torneado-fresado CNC V series
controlado por PLCvertical4 ejes

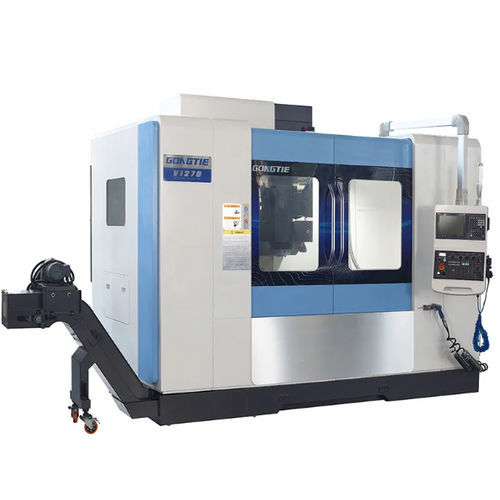

Centro de torneado-fresado CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controlado por PLC / vertical / 4 ejes
Centro de torneado-fresado CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controlado por PLC / vertical / 4 ejes
Centro de torneado-fresado CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controlado por PLC / vertical / 4 ejes - imagen - 2
Centro de torneado-fresado CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controlado por PLC / vertical / 4 ejes - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de control
CNC, controlado por PLC
Tipo
vertical
Número de ejes
4 ejes, multieje
Estructura
de banco fijo
Otras características
de alta precisión, para cambiador de herramienta automático, automático, disco
Carrera X

Máx.: 1.500 mm
(59,06 in)

Mín.: 800 mm
(31,5 in)

Carrera Y

500 mm, 600 mm, 700 mm, 800 mm, 900 mm
(19,69 in, 23,62 in, 27,56 in, 31,5 in, 35,43 in)

Carrera Z

550 mm, 600 mm, 700 mm
(21,65 in, 23,62 in, 27,56 in)

Peso de la máquina

5.500 kg, 6.500 kg, 7.000 kg, 9.000 kg, 9.500 kg
(12.125,42 lb, 14.330,05 lb, 15.432,36 lb, 19.841,6 lb, 20.943,91 lb)

Velocidad de rotación

8.000 rpm, 12.000 rpm, 15.000 rpm
(50.265,482 rad.min-1, 75.398,224 rad.min-1, 94.247,78 rad.min-1)

Descripción

Los centros V/VM combinan torneado y fresado en una plataforma de bancada vertical para mecanizados multioperación en una sola sujeción de piezas pequeñas y medianas.

Características principales
  • Centro de mecanizado CNC de bancada vertical que permite fresado, mandrinado, taladrado y roscado en una única sujeción.
  • Sistema CNC estándar: Mitsubishi M80A; FANUC o SIEMENS disponibles como opciones.
  • Estructura de la máquina (base, carro porta-herramientas, mesa, columna, caja del husillo) en fundición de arena/resina o fundición a presión de alta resistencia para rigidez y amortiguación de vibraciones.
  • Opciones de husillo: transmisión por correa o accionamiento directo según modelo; velocidades hasta 12 000–15 000 rpm (según modelo); interfaces BBT40/BT40 o BT50; enfriador de aceite para estabilidad térmica.
  • Guías de rodillos THK/PMI grado P y husillos de bolas C3 con rodamientos importados y estructura pre-tensada para precisión y estabilidad.
  • Cambiador de herramientas tipo disco (magazine de brazo mecánico) con hasta 24 posiciones (24/30 en modelos mayores); posicionamiento por leva de rodillo y brazo mecánico para cambios rápidos y precisos.
  • Sistema de aire que filtra agua y polvo; válvulas solenoides controladas por PLC para apriete/liberación de herramienta, soplado de husillo y puerta del cambiador.
  • Bomba de refrigerante de gran caudal y depósito con salida central para refrigeración del husillo que mejora la precisión y prolonga la vida útil.
  • Manejo de virutas: transportadores tipo espiral a ambos lados de la mesa y transportador de cadena en el lado izquierdo (según modelo/opción).
  • Lubricación automática para guías y husillos (sistema Ishan) con separador de aceite.
  • Componentes eléctricos estándar: Schneider; opciones Syntec, FANUC o SIEMENS; aire acondicionado para armario eléctrico disponible.

Estructura principal y introducción
  • Diseñados mediante análisis por elementos finitos para una estructura optimizada y alta rigidez. Aptos para mecanizado de precisión a alta velocidad en maquinaria general, automoción y textil.

Componentes y subsistemas de la máquina
  • Cuerpo de máquina — fundición de arena/resina de alta resistencia para amortiguación de vibraciones y estabilidad del proceso.
  • Sistema CNC — Mitsubishi M80A estándar; FANUC/SIEMENS opcionales; interfaz multilingüe y USB para I/O de programas.
  • Husillo — carcasa de husillo en fundición presionada; configuraciones correa o directa; opciones BBT40/BT40 o BT50 según modelo con distintas potencias y velocidades.
  • Enfriador de aceite / Refrigeración central — enfriador de aceite para estabilizar la temperatura del husillo (objetivo ~22 °C) y salida central de refrigerante para disipación térmica efectiva.
  • Sistema de aire — filtrado de agua/polvo y válvulas solenoides controladas por PLC para funciones neumáticas (apriete/liberación de herramienta, soplado, puerta del cambiador).
  • Revista de herramientas — cambiador tipo disco con brazo mecánico y posicionamiento por leva; el brazo realiza el intercambio cuando el husillo está en posición.
  • Eje opcional/Placa giratoria — disponible para mecanizado de múltiples caras y reducción de sujeciones.
  • Guías y husillos — PMI/HIWIN/THK guías (rodillos grado P) y husillos de bolas C3; tipos R4016/R4012/R5010 según modelo.
  • Hidráulica y lubricación — unidad hidráulica Seven Ocean (20 L) para mandril/reitstock; bombas de lubricación Ishan/Baotn y circuitos de refrigeración; depósito 38 L y bomba de elevación para refrigeración a alta presión.
  • Eléctrico / Controles — componentes Schneider estándar; opciones Syntec, FANUC o SIEMENS; módulos de solenoide y paneles de control según especificación.

Características / especificaciones técnicas
  • Modelos: V855, V966, V1167, V1270, VM1380, VM1580.
  • Tamaño mesa (L×A, mm): V855 1000×500 ; V966 1000×550 ; V1167 1200×600 ; V1270 1400×700 ; VM1380 1500×700 ; VM1580 1700×800.
  • Carga máxima mesa (kg): V855 500 ; V966 600 ; V1167 600 ; V1270 800 ; VM1380 1000 ; VM1580 12000 (valor indicado).
  • Ranura en T (anchura × paso, mm): V855 5-18×80 ; V966 5-18×90 ; V1167 5-18×100 ; V1270 5-18×125 ; VM1380 5-18×150 ; VM1580 5-18×140.
  • Recorridos X/Y/Z (mm): X max V855 800 ; V966 900 ; V1167 1100 ; V1270 1200 ; VM1380 1300 ; VM1580 1500. Y max V855 500 ; V966 600 ; V1167 600 ; V1270 700 ; VM1380 800 ; VM1580 900. Z husillo max V855 550 ; V966 600 ; V1167 700 ; V1270 700 ; VM1380 700 ; VM1580 700.
  • Distancia punta husillo‑mesa (máx./mín., mm): V855 670/120 ; V966 (valor en tabla: 3) ; V1167 120–820 ; V1270 120–820 ; VM1380 135–835 ; VM1580 135–835.
  • Agujero / interfaz husillo: V855–V1270 BT40 (algunas variantes BBT40) ; VM1380/VM1580 BT50.
  • Vel. máx. husillo (r/min): V855 12 000 ; V966 15 000 ; V1167 15 000 ; V1270 15 000 ; VM1380 8 000 ; VM1580 8 000.
  • Tipo transmisión husillo: varía por modelo (Directa; Correa/Directa; Correa/Gear).
  • Especificación raíles X/Y/Z: típicamente 45/45/45 mm (algunos modelos grandes: tipo caja).
  • Especificación tornillo: R4016, R4012, R5010 según modelo.
  • Avance rápido X/Y/Z (m/min): V855–V1270 = 36/36/24 ; VM1380/VM1580 = 24/24/16.
  • Precisión posicionamiento / repetición (mm): ver valores por modelo.
  • Capacidad revista herramienta: 24 estándar (24/30 opcional en modelos mayores).
  • Peso máquina (kg): V855 5500 ; V966 5500 ; V1167 6500 ; V1270 7000 ; VM1380 9000 ; VM1580 9500.
  • Dimensiones generales (mm): V855 2600×2950 ; V966 2600×2950 ; V1167 3000×3050 ; V1270 3200×3250 ; VM1380 4000×3400 ; VM1580 4200×3400.
