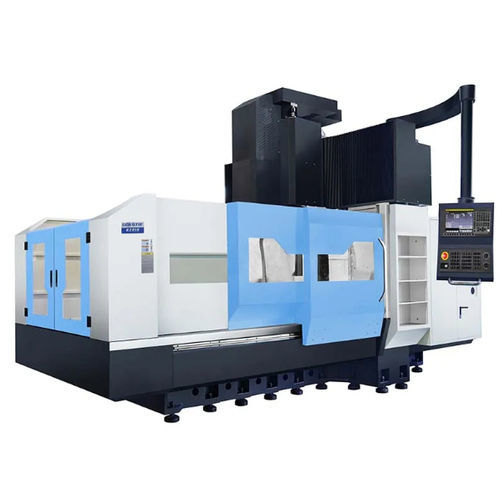

Centro de mecanizado 3 ejes GS/G series4 ejesde pórticoBT 40
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes, 4 ejes
- Estructura
- de pórtico
- Nariz del husillo
- BT 40, BT 50, BBT40
- Número de herramientas
- 24 herramientas, 30 herramientas
- Otra función
- de fresado
- Aplicaciones
- para trabajos pesados
- Otras características
- de alta eficacia, de alta precisión, de gran rigidez, de accionamiento directo, con cambiador automático de herramienta, con cambiador de herramientas
- Carrera X
1.600 mm, 2.000 mm, 2.500 mm
(62,99 in, 78,74 in, 98,43 in)- Carrera Y
1.200 mm, 1.500 mm, 1.800 mm
(47,24 in, 59,06 in, 70,87 in)- Carrera Z
500 mm, 800 mm
(19,69 in, 31,5 in)- Velocidad de rotación
8.000 rpm, 15.000 rpm
(50.265 rad.min-1, 94.248 rad.min-1)- Potencia
Máx.: 7,5 kW
(10,2 hp)Mín.: 7,5 kW
(10,2 hp)- Velocidad de avance del eje X
15 m/min
- Velocidad de avance del eje Y
20 m/min
- Velocidad de avance del eje Z
20 m/min
- Carga máxima de la mesa
2.000 kg, 3.000 kg, 4.000 kg, 5.000 kg
(4.409 lb, 6.614 lb, 8.818 lb, 11.023 lb)- Precisión de colocación
0,018 mm, 0,022 mm, 0,025 mm
(0,00071 in, 0,00087 in, 0,00098 in)- Peso total
9.500 kg, 11.500 kg, 17.500 kg, 23.500 kg
(20.943,91 lb, 25.353,16 lb, 38.580,9 lb, 51.808,63 lb)- Longitud total
4.250 mm, 5.850 mm, 6.250 mm, 6.850 mm
(167,3 in, 230,3 in, 246,1 in, 269,7 in)- Anchura total
3.650 mm, 3.850 mm, 4.250 mm
(143,7 in, 151,6 in, 167,3 in)
Descripción
Descripción general
La serie GS/G es una familia de centros de mecanizado de pórtico de servicio pesado diseñada para ofrecer elevada rigidez estructural, estabilidad térmica y mecanizado multieje preciso de piezas grandes. Modelos: GS1612, GS2012, GS2015 y GS2518. La estructura principal emplea hierro fundido Meehanite y moldeo en arena de resina para amortiguación de vibraciones y estabilidad dimensional.
Aspectos destacados
Componentes principales y funciones
Especificaciones técnicas
La serie GS/G es una familia de centros de mecanizado de pórtico de servicio pesado diseñada para ofrecer elevada rigidez estructural, estabilidad térmica y mecanizado multieje preciso de piezas grandes. Modelos: GS1612, GS2012, GS2015 y GS2518. La estructura principal emplea hierro fundido Meehanite y moldeo en arena de resina para amortiguación de vibraciones y estabilidad dimensional.
Aspectos destacados
- Estructura de la máquina: bancada, mesa, columna, viga, bancada y otros componentes clave en hierro Meehanite o fundición en arena de resina para mejor absorción de impactos y estabilidad térmica.
- Guiados y movimiento: ejes X/Y con guías lineales de rodillos para servicio pesado; eje Z con guía de rodillos o riel duro rectangular; movimiento suave y alta resistencia al desgaste.
- Transmisión y husillos: husillos de bolas pretensados de alta precisión en X/Y/Z accionados directamente por servomotores AC de alta potencia para eliminar juego de transmisión.
- Equilibrado del eje Z: cilindros de equilibrio dobles con nitrógeno que reducen el par sin carga del husillo y minimizan el desgaste, preservando la precisión.
Componentes principales y funciones
- Cuerpo de la máquina: fundición en arena de resina tipo Meehanite con buen comportamiento antivibración y soporte estable para mecanizado pesado.
- Sistema CNC: Mitsubishi M80A indicado en la configuración estándar; FANUC o SIEMENS disponibles como opciones; soporte multilenguaje y puerto USB para I/O de programas.
- Husillo: bancada de husillo en hierro fundido; husillo directo (BBT40/BT50 según modelo) con velocidades hasta 12 000–15 000 rpm (dependiendo del modelo) y potencia hasta ≈7,5 kW (según opción). Enfriamiento por aceite para estabilidad térmica.
- Cambiador de herramientas: cargador tipo disco con brazo mecánico y posicionamiento por leva con rodillos; capacidades opcionales (24 / 30).
- Auxiliares: salida central de agua de refrigeración de husillo, filtrado del aire de servicio, sistema de lubricación para guías y husillos, unidad hidráulica para mandril/contrapunta y climatización del armario eléctrico.
- Opciones: mesa 4.º eje para mecanizado multicaras, transportador de virutas, variantes husillo correa/engranaje y elección de proveedores de guías/ husillos (PMI/HIWIN/THK).
Especificaciones técnicas
- Modelos: GS1612, GS2012, GS2015, GS2518
- Tamaño mesa (L×A): 1700×1000 / 2100×1000 / 2100×1200 / 2700×1500 mm
- Carga máxima mesa: 2000 / 3000 / 4000 / 5000 kg
- Recorridos (X×Y×Z): GS1612 1600×1200×500 mm; GS2012 2000×1200×500 mm; GS2015 2000×1500×800 mm; GS2518 2500×1800×800 mm
- Husillo: GS1612/GS2012 BT40 directo max 15 000 rpm; GS2015/GS2518 BT50 correa/engranaje max 8 000 rpm
- Precisión posicionamiento / repetibilidad: posicionamiento ≈0,018–0,025 mm; repetibilidad ≈0,012–0,015 mm (según modelo)
- Avance rápido (X/Y/Z): típ. 15/20/20 m/min en modelos menores; verificar valores exactos con el proveedor
- Peso / dimensiones (aprox.): GS1612 9500 kg (4250×3650 mm); GS2012 11500 kg (5850×3650 mm); GS2015 17500 kg (6250×3850 mm); GS2518 23500 kg (6850×4250 mm)
- Componentes estándar (ej.): CNC Mitsubishi M80A (FANUC/SIEMENS opcional), conjunto de husillo Speedcn, tornillos y guías PMI/HIWIN/THK, rodamientos NSK/NACHI, partes eléctricas Schneider.
