Taladradora-mandrinadora CNC T series

controlada por PLCvertical3 ejes

Descripción general

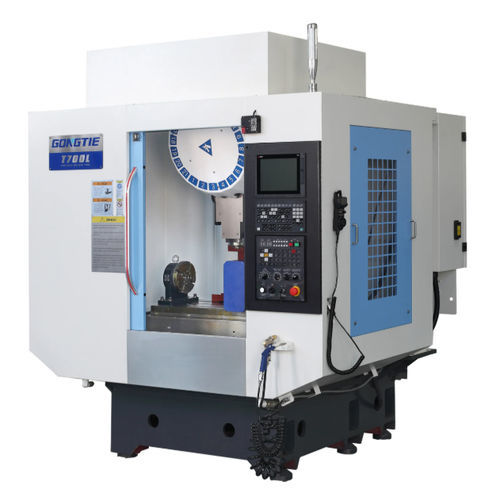

El centro vertical de taladrado y roscado CNC serie T (T700 / T800 / T1000 / T1300) está diseñado para mecanizado de alta velocidad y elevada rigidez, orientado al perfiado, roscado y fresado de precisión de piezas de tamaño pequeño a medio, empleado en 3C, piezas automotrices de nueva energía, moldes de precisión y mecanizado general de precisión.

Principales características

• Estructura de fundición de hierro resistente para base, carro portaherramientas, mesa, columna y carcasa del husillo, optimizada para amortiguación y estabilidad térmica.
• Cambiador de herramientas tipo disco con brazo mecánico y accionamiento por leva con rodillo; posicionamiento preciso; cargador opcional de 21 herramientas.
• Sistema de filtrado de aire para eliminar agua y polvo de la fuente de aire, protegiendo los componentes neumáticos.
• Bomba de refrigerante de gran caudal y depósito dedicado para refrigeración de husillo y herramientas; salida central para disipación térmica del husillo.
• Lubricación automática de guías y husillos de bolas; lubricación por separador de aceite y suministro cíclico de agua con bomba de alta presión para refrigeración de herramienta y limpieza de virutas.
• Válvulas solenoides controladas por PLC para sujeción/soltado de herramientas, control de la puerta ATC y soplado de husillo; componentes eléctricos Schneider; opciones CNC Mitsubishi/FANUC/Syntec.

Aplicaciones

• Perforado, roscado y fresado de precisión para piezas 3C, componentes de automoción nueva energía, procesamiento de moldes de precisión y sectores relacionados.

Especificaciones técnicas

• Tamaño de mesa (L×A) mm: T700 — 800×420; T800 — 1000×500; T1000 — 1100×500; T1300 — 1400×600.
• Carga máxima mesa (kg): T700 — 300; T800 — 350; T1000 — 350; T1300 — 500.
• Ranura en T (ancho × paso) mm: T700 — 3-14×125; T800 — 5-18×100; T1000 — 5-18×120; T1300 — 5-18×100.
• Recorrido eje X (mm): T700 — 700; T800 — 800; T1000 — 1000; T1300 — 1300.
• Recorrido eje Y (mm): T700 — 450; T800 — 500; T1000 — 500; T1300 — 650.
• Recorrido eje Z (mm): T700/T800/T1000 — 330; T1300 — 450.
• Distancia nariz husillo - mesa (máx./mín.) mm: T700/T800/T1000 — 150–480; T1300 — 150–600.
• Centro husillo - superficie guía (mm): T700 — 460; T800 — 540; T1000 — 540; T1300 — 700.
• Especificación del husillo: BT30 / BT40; accionamiento directo; velocidad máxima: 20.000 r/min.
• Guías X/Y/Z (mm): T700 — 30/30/30; T800 — 35/35/35; T1000 — 35/35/35; T1300 — 45/45/45.
• Tornillo X/Y/Z: T700 — R2816 / R3216; T800 — R3216; T1000 — R3216; T1300 — R4012.
• Avance rápido X/Y/Z (m/min): T700/T800/T1000 — 48/48/48; T1300 — 36/36/36.
• Precisión posicionamiento (mm): T700 — 0.01; T800 — 0.01; T1000 — 0.012; T1300 — 0.012.
• Repetibilidad (mm): T700 — 0.008; T800 — 0.008; T1000 — 0.01; T1300 — 0.01.
• Magazine opcional: 21 herramientas (todos los modelos).
• Peso total (kg): T700 — 3500; T800 — 4000; T1000 — 4500; T1300 — 5500.
• Dimensiones generales (mm): T700 — 2600×2250; T800 — 2800×2750; T1000 — 3000×2750; T1300 — 3300×2950.
• Configuración estándar/opcional: control CNC Mitsubishi/FANUC/Syntec; montaje de husillo Speedcn; husillos y guías PMI/HIWIN/THK; rodamientos NSK/NACHI; cambiador Okada/Chen Sound; componentes eléctricos Schneider.
