Centro de mecanizado 3 ejes H series4 ejeshorizontalde doble columna
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes, 4 ejes
- Orientación del husillo
- horizontal
- Estructura
- de doble columna, con plato divisor
- Nariz del husillo
- BT 40, BT 50
- Número de herramientas
- 24 herramientas, 30 herramientas, 40 herramientas
- Otra función
- de fresado, de taladrado, de fileteado
- Otras características
- de alta precisión, de alta productividad, de gran rigidez, con cambiador de herramientas
- Carrera X
105 mm, 750 mm, 1.300 mm, 1.600 mm
(4,13 in, 29,53 in, 51,18 in, 62,99 in)- Carrera Y
500 mm, 750 mm, 900 mm, 1.000 mm
(19,69 in, 29,53 in, 35,43 in, 39,37 in)- Carrera Z
500 mm, 900 mm, 1.000 mm
(19,69 in, 35,43 in, 39,37 in)- Velocidad de rotación
8.000 rpm, 12.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1)- Rotación de la mesa (eje C)
Mín.: 0 °
Máx.: 360 °
- Velocidad de avance del eje X
16 m/min, 24 m/min, 30 m/min
- Velocidad de avance del eje Y
16 m/min, 24 m/min, 30 m/min
- Velocidad de avance del eje Z
16 m/min, 24 m/min, 30 m/min
- Carga máxima de la mesa
500 kg, 800 kg, 2.000 kg, 3.000 kg
(1.102 lb, 1.764 lb, 4.409 lb, 6.614 lb)- Precisión de colocación
0,012 mm, 0,015 mm, 0,018 mm
(0,00047 in, 0,00059 in, 0,00071 in)- Repetibilidad
Mín.: 0,008 mm
(0,00031 in)Máx.: 0,012 mm
(0,00047 in)- Peso total
8.000 kg, 9.500 kg, 12.500 kg, 51.600 kg
(17.636,98 lb, 20.943,91 lb, 27.557,78 lb, 113.758,53 lb)- Longitud total
2.450 mm, 3.050 mm, 3.750 mm, 4.300 mm
(96,5 in, 120,1 in, 147,6 in, 169,3 in)- Anchura total
3.050 mm, 4.250 mm, 5.500 mm, 5.600 mm
(120,1 in, 167,3 in, 216,5 in, 220,5 in)
Descripción

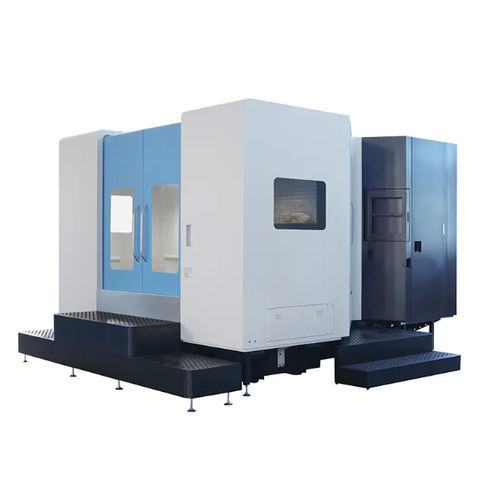

El centro de mecanizado horizontal serie H (modelos H500, H630, H800, H1000) está diseñado para operaciones multifacéticas, corte pesado y mecanizado de alta precisión. Combina un lecho monobloque en T invertida, columna tipo puerta de doble pared y mesa giratoria indexada 360° para minimizar montajes y aumentar la productividad.
Principales características
Componentes principales y módulos funcionales
Configuración estándar (componentes y procedencia)
Especificaciones técnicas
Principales características
- Lecho en T invertida y columna de doble pared para alta rigidez estructural y resistencia a vibraciones.
- Tres ejes con husillos de bolas de gran diámetro para mayor rigidez de transmisión, repetibilidad y precisión de posicionamiento.
- Guias lineales de rodillos de alta precisión en X/Y/Z para respuesta rápida y posicionamiento constante.
- Mesa giratoria 360° estándar que permite mecanizados multifacéticos en una sola sujeción; opción de cuarto eje disponible.
- Funciones admitidas: fresado, mandrinado, taladrado (taladro/escariado/ensanchado), roscado y avellanado para corte pesado y producción de precisión en serie o pieza única.
Componentes principales y módulos funcionales
- Cuerpo de la máquina: lecho en hierro fundido por moldeo en arena con resina de alta resistencia, optimizado para amortiguación de vibraciones y estabilidad de mecanizado.
- Sistema CNC: FANUC (ej.: FANUC MF5) con soporte multilengua y entrada/salida USB; opciones FANUC o SIEMENS.
- Husillo: caja de husillo en hierro fundido a presión; opciones de transmisión directa o por correa (BBT40 / BT40–BT50 según modelo); velocidades hasta 12.000 rpm en algunos modelos; potencia de hasta 7,5 kW referenciada.
- Refrigeración del husillo / enfriador de aceite: control térmico por enfriador de aceite para mantener estabilidad (~22 °C target).
- Sistema de aire: filtración para eliminar agua y polvo de la fuente de aire y proteger componentes.
- Agua central / refrigeración del husillo: salida central de agua para refrigeración del husillo y disipación térmica.
- Cambiador / magazine de herramientas: cambiador tipo disco con brazo mecánico y posicionamiento por leva con rodillo para cambios precisos y rápidos; capacidades opcionales 24/30/40 según modelo.
- Ejes / mesas rotativas opcionales: cuarto eje opcional para mecanizado multi‑lado y reducción de sujeciones.
- Guias y husillos: referencias PMI/HIWIN/THK con guías de rodillos de alta precisión y husillos (ej. 2508 φ25 mm × paso 8 mm).
- Equipo eléctrico / armario: componentes Schneider, drivers Syntec/FANUC/SIEMENS posibles y climatización del armario.
- Sistema hidráulico: ejemplo Seven Ocean (~20 L) para mandril, contrapunto y cilindros hidráulicos.
- Lubricación y refrigeración: sistema Ishan de lubricación para guías y husillos, separador de aceite, bomba de elevación y tanque de ≈38 L para refrigeración y evacuación de virutas.
Configuración estándar (componentes y procedencia)
- Sistema CNC: FANUC MF5 (Japón) como ejemplo estándar.
- Husillos y guías: PMI / HIWIN / THK.
- Cojinetes de husillo: NSK / NACHI.
- Acopladores: R+W / Jingqin.
- Cambiador de herramientas: Okada / Chen Sound.
- Componentes eléctricos: Schneider (Francia).
- Hidráulica: Seven Ocean (Taiwán).
- Enfriador intercambiador de aceite husillo: Rucol / Quang.
Especificaciones técnicas
- Modelos: H500, H630, H800, H1000
- Tamaño mesa (L×A): H500: 500×500 mm; H630: 630×700 mm; H800: 800×800 mm; H1000: 1000×1000 mm
- Carga máxima mesa: H500: 500 kg; H630: 800 kg; H800: 2000 kg; H1000: 3000 kg
- Indexación mesa (B): H500: 0.001°; H630/H800/H1000: 1° × 360°
- Ranura T (ancho×paso): H500: 5–18×100 mm; H630/H800: 5–22×125 mm; H1000: 7–22×125 mm
- Ø máx pieza: H500 Ø850 mm; H630 Ø1100 mm; H800 Ø1500 mm; H1000 Ø1700 mm
- Recorridos máx X/Y/Z (mm): H500: 750 / 500 / 500; H630: 1050 / 750 / 900; H800: 1300 / 900 / 1000; H1000: 1600 / 1000 / 1000
- Especificación husillo: H500 BT40; H630 BT40/BT50; H800 BT50; H1000 BT50
- Velocidad máx husillo: H500/H630: 12.000 rpm; H800/H1000: 8.000 rpm
- Precisión posicionamiento X/Y/Z: H500: 0.012 mm; H630/H800: 0.015 mm; H1000: 0.018 mm
- Repetibilidad X/Y/Z: H500: 0.008 mm; H630/H800: 0.01 mm; H1000: 0.012 mm
- Magazin opcional: H500: 24; H630: 24/30; H800/H1000: 24/30/40
- Peso aproximado: H500: 8.000 kg; H630: 9.500 kg; H800: 12.500 kg; H1000: 51.600 kg
- Dimensiones globales (mm): H500: 2450×3050; H630: 3050×4250; H800: 3750×5500; H1000: 4300×5600
