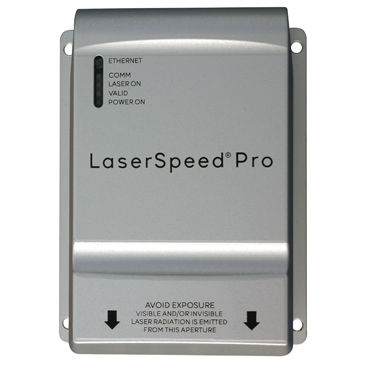

Aparato de medición de longitud LaserSpeed Pro

de velocidadsin contactoláser

Descripción general
El medidor LaserSpeed Pro de Nordson es un codificador láser sin contacto que mide la longitud y la velocidad de cualquier superficie en movimiento con una precisión de ±0,03 % y repetibilidad de ±0,02 %. Utiliza tecnología de velocimetría láser Doppler (LDV) sin contacto, preparado para Industria 4.0 con conectividad Ethernet y opciones ampliadas de comunicación y control. Sin partes móviles, calibrado de fábrica para funcionamiento de bajo mantenimiento; es una alternativa al reemplazo de codificadores rotatorios y tacómetros de contacto propensos a errores.

Aplicaciones

• Medición de longitud continua
• Medición de velocidad
• Control de velocidad diferencial
• Control de corte a medida
• Control de tensión
• Medición de productos discretos
• Posicionamiento del producto
• Control de aplicación de impresión y recubrimiento

Características & Beneficios

• Reemplazo directo de tacómetros y codificadores de contacto
• Medición sin deslizamiento ni marcas en todo tipo de materiales, formas, colores y texturas
• Mide direcciones hacia adelante, hacia atrás y hasta la velocidad cero "real"
• Calibrado permanente; diseño sin partes móviles: óptica, electrónica y E/S integradas en el medidor
• Fácil de instalar y usar; diseño compacto
• Preparado para integración en sistemas de control (conectividad Ethernet y opciones de comunicación)

Varios modelos disponibles
- Modelos de sufijo: -401 (solo LS 4500), -403, -406, -410
Distancia de separación por opción: 100 mm (4 pulgadas) | 300 mm (12 pulgadas) | 600 mm (24 pulgadas) | 1000 mm (39,4 pulgadas)
Rangos de velocidad (LS Pro 4500): 0,2 a 1700 m/min (0,7 a 5500 pies/min) ; 0,4 a 4000 m/min (1,3 a 13100 pies/min) ; 0,8 a 8000 m/min (2,6 a 26200 pies/min) según configuración
Rangos de velocidad (LS Pro 8500): 0,4 a 4000 m/min (1,3 a 13100 pies/min) ; 0,8 a 8000 m/min (2,6 a 26200 pies/min) ; 1,0 a 8000 m/min (3,2 a 262000 pies/min) según configuración
Rangos de velocidad (LS Pro 9500): -4000 a 4000 m/min (-13100 a 131000 pies/min) ; -8000 a 8000 m/min (-26200 a 262000 pies/min) ; -12000 a 12000 m/min (-39400 a 39400 pies/min) según configuración
Profundidad de campo / medición: 15 mm (0,6 pulgadas) | 35 mm (1,4 pulgadas) | 50 mm (2,0 pulgadas) | 100 mm (4,0 pulgadas) según modelo

Tacómetros de contacto vs LaserSpeed Pro
Problemas habituales con tacómetros de contacto: inexactitud por deslizamiento del producto, acumulación de suciedad, desgaste; alto coste de propiedad por piezas y recalibraciones; posibilidad de marcar o dañar el producto.
Ventajas LaserSpeed Pro: medición sin contacto para alta precisión y repetibilidad; ausencia de partes móviles que reduce mantenimiento y costes; evita marcas y daños en el producto.

Desafíos de medición y soluciones
LDV (Laser-Doppler Velocimetry) es un método probado para medir longitud y velocidad con precisión. En aplicaciones con productos largos, cilíndricos, rebotes o desalineados, LaserSpeed Pro serie M proyecta un patrón láser LDV especial que mantiene la medición fiable aun con productos cilíndricos pequeños, rebotantes o sin guía. Esto permite un control efectivo de velocidad y funciones del proceso en aplicaciones exigentes (cables, tubos, varillas, etc.).

Series especiales y características del entorno

• LaserSpeed Pro Serie M: motor óptico patentado y patrón LDV optimizado para productos cilíndricos pequeños o desalineados
• LS Pro 8500X / 9500X: diseño para ambientes hostiles (vapor, niebla, aerosoles). Carcasa de acero inoxidable, purga de aire y ventana de cambio rápido para reducir mantenimiento; apto para laminadores y procesos de metales en condiciones extremas
• LS Pro 8500E / 9500E: sensor básico alojado dentro de carcasa ambiental resistente (doble sellado) para protección en entornos calientes y hostiles; aplicaciones: varillas, barras, tubos, losas, flejes en frío/caliente, perfiles, madera
• LS Pro 8500-C / 9500-C: versión para montaje en C-frame junto a medidor de rayos X; incluye riel de montaje, espejo en ángulo recto y cubierta de seguridad; ideal cuando se requiere espesor y velocidad en la misma ubicación

ROI y beneficios procesales
Mediciones de longitud y velocidad confiables permiten controlar la velocidad del producto, cumplir requisitos de corte a longitud y otras funciones críticas. Mediciones poco fiables pueden generar desperdicio de producto, pérdidas por sobre/infra dosificación, mayor scrap, menor productividad y paradas. LaserSpeed Pro ayuda a minimizar desperdicio, reducir desviaciones, incrementar calidad, eliminar mantenimiento frecuente, minimizar tiempos de inactividad y bajar coste de propiedad.

Caractéristiques / spécifications techniques

• Precisión típica: ±0,03 %
• Repetibilidad típica: ±0,02 %
• Tecnología: Laser-Doppler Velocimetry (LDV) sin contacto
• Modelos / distancias de separación: 100 mm, 300 mm, 600 mm, 1000 mm (según sufijo)
• Profundidad de campo: 15 mm | 35 mm | 50 mm | 100 mm (según configuración)
• Rangos de velocidad (según modelo y serie): desde 0,2 m/min hasta ±12000 m/min dependiendo de la combinación LS Pro 4500 / 8500 / 9500 y la configuración elegida
• Opciones ambientales: versiones X (housing inoxidable con purga) y E (carcasa ambiental sellada)
• Integración: salida Ethernet, múltiples opciones de comunicación y control para integración PLC/SCADA/Industria 4.0
• Diseño: sin partes móviles, calibrado de fábrica, bajo mantenimiento
• Aplicaciones típicas: cables, tubos, metales, películas, papel, embalaje, madera, caucho y otros materiales en movimiento
