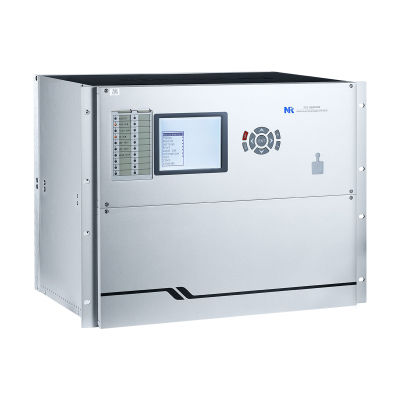

Relé de protección de subtensión PCS-985B/AW

de subfrecuenciade sobreexcitaciónde tensión

Descripción del producto
La protección de unidad generador-transformador PCS-985 puede aplicarse a turbo-dínamos, turbinas de gas, centrales hidroeléctricas, bombeo-turbina y generadores nucleares con diferentes modos de conexión. Soporta CT/VT convencionales y ECT/EVT, y proporciona interfaces para la automatización de la planta.
Para generadores medianos y grandes, se pueden usar dos unidades PCS-985 para conseguir una configuración de protección duplicada. Las dos PCS-985 usan grupos de CT diferentes, y la protección principal y de respaldo en una PCS-985 puede compartir un grupo de CTs.
El PCS-985B proporciona un esquema de protección completo para una unidad generador-transformador de tipo turbo-dínamo o nuclear, que normalmente incluye generador, transformador principal, transformador reductor y excitatriz o transformador de excitación.
El PCS-985AW puede aplicarse a unidades generador-transformador hidroeléctricas a gran escala o de bombeo-turbinado con diferentes modos de conexión.

Protección diferencial de corriente (pestaña)

• Protección diferencial de corriente de la unidad generador-transformador (87GT)
• Protección diferencial de corriente del generador (87G)
• Protección diferencial de corriente del transformador principal (87T)
• Protección diferencial de corriente del transformador reductor (87T)
• Protección diferencial de corriente del transformador de excitación o excitatriz (87E)

Protección del generador (pestaña)

• Protección diferencial transversal segregada por fase (87STG)
• Protección diferencial de corriente incompleta (87IG)
• Protección diferencial transversal de punto neutro de alta sensibilidad (87NTG)
• Protección interbobinado del generador (59NIT)
• Protección por impedancia fase a fase (21)
• Protección de sobrecorriente controlada por tensión (50/51P)
• Protección de fallo a tierra del estator por tensión homopolar fundamental (64S1)
• Protección de fallo a tierra del estator por tercer armónico (64S2)
• Protección de fallo a tierra del estator con inyección de 20 Hz (64SInj)
• Protección de fallo a tierra del rotor tipo Ping-Pang (64R)
• Protección de fallo de rotor con inyección de onda cuadrada de baja frecuencia (64RInj)
• Protección por sobrecarga del estator (49S)
• Protección por sobrecarga del devanado de excitación (49E)
• Protección contra energización involuntaria del generador (50/27)
• Protección por pérdida de sincronismo del generador (78)
• Protección contra potencia inversa (32R)
• Protección de baja potencia directa (32F)
• Protección de sobrecorriente del eje del generador (51GS)
• Protección por sobreexcitación (24)
• Protección por pérdida de excitación (40G)
• Protección por sobretensión (59)
• Protección por subtensión (27)
• Protección por baja frecuencia (81U)
• Protección por alta frecuencia (81O)
• Protección por sobrecarga de secuencia negativa (46G)
• Protección de arranque y parada del generador (StShut)
• Protección por fallo de interruptor (50BF)
• Protección de balance de tensión (60)

Protección del transformador principal

• Protección restringida por fallo a tierra del transformador (64REF)
• Protección de sobrecorriente de fase en el lado HV (50/51P)
• Protección por impedancia fase a fase en el lado HV (21)
• Protección de sobrecorriente a tierra en el lado HV (50/51G)
• Protección de sobretensión/sobrecorriente homopolar por discontinuidad en el lado HV
• Protección por sobreexcitación (24)
• Protección por discrepancia de polos en el lado HV (62PD)
• Protección por flashover del interruptor (50F)
• Alarma de tensión homopolar en el lado LV (59G)
• Alarma de sobrecarga
• Inicio de refrigeración

Protección del transformador reductor

• Protección por sobrecorriente (50/51P)
• La protección por sobrecorriente incluye dos etapas utilizadas como protección de respaldo

Protección del transformador de excitación / excitatriz

• Protección por sobrecorriente controlada por tensión del lado HV (50/51P)
• Protección por sobrecorriente controlada por tensión de las dos ramas del lado LV (50/51P)
• Protección por sobrecorriente residual de las dos ramas del lado LV (50/51G)
• Alarma de sobrecarga
• Inicio de refrigeración

Funciones diversas

• Protección mecánica (MR)
• Detector de fallos (FR)
• Ajuste automático de deriva de tensión/corriente
• Supervisión del circuito VT (VTS)
• Supervisión del circuito CT (CTS)
• Autodiagnóstico
• Sincronización de reloj GPS
• Registrador de fallos
• IEC61850 MMS & GOOSE para bus de estación
• Protocolo IEC60870-5-103
• Protocolo MODBUS

Especificaciones técnicas

• Tipos de generador aplicables: turbo-dínamo, turbina de gas, hidroeléctrico, bombeo-turbinado, nuclear
• Esquema de protección completo para unidades generador-transformador que incluye generador, transformador principal, transformador reductor y excitatriz/transformador de excitación
• Soporta CT/VT convencionales y ECT/EVT
• Proporciona interfaces para la automatización de la planta
• Configuración de protección duplicada posible para generadores medianos y grandes usando dos unidades PCS-985 con grupos de CT diferentes
• Las funciones de protección incluyen protecciones diferenciales (87GT/87G/87T/87E), múltiples protecciones para generador y transformador, esquemas de fallos rotor/estator y protecciones de frecuencia/tensión
• Comunicaciones: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS
• Registrador de fallos incorporado y sincronización de reloj GPS
• Funciones de supervisión y autodiagnóstico: VTS, CTS, ajuste automático de deriva tensión/corriente, autodiagnóstico
• Funciones mecánicas y de detección de fallos: MR, FR
• Gestión de refrigeración y sobrecarga: alarma de sobrecarga, inicio de refrigeración
