Descripción del producto

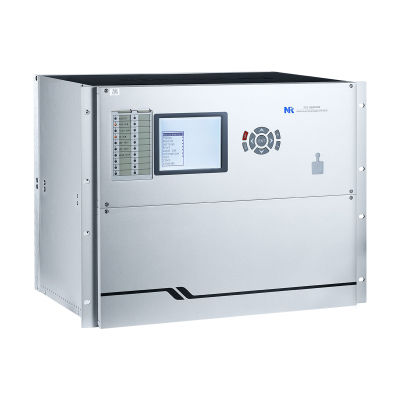

PCS-985TE es un relé de protección de transformador numérico que integra funciones de protección primaria y de respaldo en un único equipo. Proporciona protección completa para transformadores en cualquier nivel de tensión y se aplica típicamente a transformadores de arranque/espera, transformadores auxiliares en centrales con múltiples ramas y transformadores principales.

Capacidades generales
El equipo admite hasta 36 canales de entradas analógicas para mediciones de corriente y tensión. Las funciones integradas incluyen diagnóstico de fallos, registro de perturbaciones y eventos, registrador de fallos y diversas interfaces de comunicación para la integración con sistemas de subestación.

Características clave

• Detector de fallos (FR)
• Ajuste automático de deriva de tensión y corriente
• Supervisión de circuito VT (VTS)
• Supervisión de circuito CT (CTS)
• Detección de saturación de CT
• Autodiagnóstico
• Sincronización horaria por GPS
• Registrador de fallos
• IEC61850 MMS & GOOSE para bus de subestación
• Protocolo IEC60870-5-103
• Protocolo MODBUS
• Protocolo DNP 3.0

Funciones de protección

• Protección diferencial de corriente (87T)
• Protección de fallo a tierra restringido del transformador (64REF)
• Protección por sobreexcitación (24)
• Protección por sobrecorriente de secuencia negativa (50/51Q)
• Protección por sobrecorriente de fase (50/51P)
• Elementos de alarma de sobrecorriente de fase (51PAlm)
• Protección por sobrecorriente a tierra (50/51G)
• Protección por sobretensión de fase (59P)
• Protección por subtensión de fase (27P)
• Protección por sobretensión residual (59G)
• Protección por sobretensión de frecuencia (81O)
• Protección por subtensión de frecuencia (81U)
• Protección por tasa de cambio de frecuencia (81R)
• Protección por sobrecarga térmica (49)
• Protección de impedancia (21)
• Protección por fallo de interruptor (50BF)
• Protección por desacuerdo de polos (62PD)
• Protección por arco en interruptor (50F)
• Protección diferencial de la unidad generador-transformador (87GT)
• Protección mecánica (MR)

Especificaciones técnicas

• Modelo: PCS-985TE
• Tipo: Relé de protección de transformador numérico que integra protección primaria y de respaldo
• Entradas analógicas: Hasta 36 canales (entradas de corriente y tensión)
• Nivel de tensión aplicable: Adecuado para protección de transformadores a cualquier nivel de tensión
• Aplicaciones típicas: Transformadores de arranque/espera, transformadores auxiliares en centrales multi-ramales, transformadores principales
• Funciones auxiliares: Diagnóstico de fallos, registro de perturbaciones, registro de eventos, registrador de fallos
• Monitorización y supervisión: Supervisión de circuito VT (VTS), supervisión de circuito CT (CTS), detección de saturación de CT
• Sincronización temporal: Sincronización horaria por GPS
• Protocolos de comunicación soportados: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
• Protecciones integradas: Diferencial, fallo a tierra restringido, sobreexcitación, secuencia negativa, sobrecorriente de fase y tierra, sobre/sub tensión, protecciones de frecuencia, sobrecarga térmica, impedancia, protecciones relacionadas con interruptores, protección mecánica
