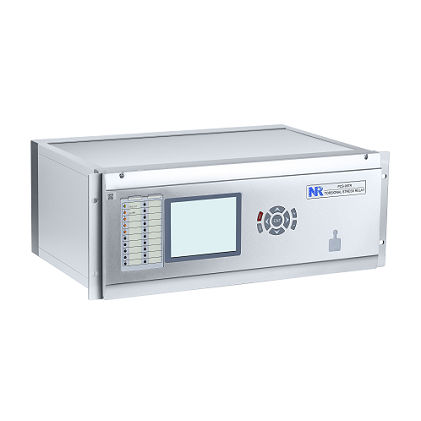

Relé de protección de corriente PCS-987R

de velocidadde tensiónde rotación de eje

Descripción general
Las oscilaciones subsíncronas (SSO) pueden producirse cuando los turbogeneradores están conectados a la red eléctrica en determinadas condiciones (por ejemplo: condensadores en serie en líneas de transmisión, convertidores HVDC, energía eólica a gran escala). Bajo la acción de SSO, el sistema eje turbina-generador puede sufrir vibraciones torsionales que provocan fatiga acumulada, grietas del eje, rotura de pernos o daños en el acoplamiento. El PCS-987R es un relé de protección digital (Relé de Esfuerzo Torsional, RET) diseñado para monitorizar y proteger sistemas de ejes turbina-generador frente a vibraciones torsionales en unidades térmicas de gran tamaño, nucleares y otras unidades de generación.

Funciones diversas

• Función de supervisión del transformador de corriente (CTS)
• Función de supervisión del transformador de tensión (VTS)
• Supervisión de la señal de velocidad de rotación (admite cuatro sensores de velocidad, normalmente instalados en el extremo de la turbina y en el extremo del excitador)
• Supervisión de la comunicación por fibra óptica

Funciones de protección

• Protección contra divergencia modal de vibración torsional
• Protección por fatiga acumulada de la sección del eje con alarma o disparo
• Función de alarma de fatiga total de la sección del eje

Especificaciones técnicas

• Modelo: PCS-987R
• Función: Monitorización y protección de vibraciones torsionales en sistemas de eje turbina-generador
• Aplicaciones: Unidades térmicas de gran potencia, unidades nucleares y otras unidades de generación sujetas a SSO
• Sensores: Admite cuatro sensores de señal de velocidad de rotación (normalmente instalados en el extremo de la turbina y en el extremo del excitador)
• Supervisión: Supervisión de transformador de corriente (CTS), supervisión de transformador de tensión (VTS), supervisión de la señal de velocidad de rotación, supervisión de comunicación por fibra óptica
• Funciones de protección: Protección contra divergencia modal de vibración torsional; protección por fatiga acumulada de la sección del eje para alarma o disparo; alarma de fatiga total de la sección del eje
