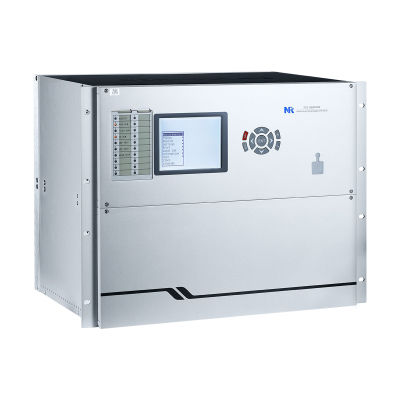

Relé de protección de fuga a tierra PCS-985GE
de frecuenciade fasesde corriente

Relé de protección de fuga a tierra - PCS-985GE - NR Electric - de frecuencia / de fases / de corriente
Relé de protección de fuga a tierra - PCS-985GE - NR Electric - de frecuencia / de fases / de corriente
Añadir a mis favoritos
Añadir al comparador

Características

Valor controlado/medido
de fuga a tierra, de frecuencia, de fases, de corriente, de desequilibrio de fases, de subintensidad, de tensión, de subtensión, de sobretensión, de sobrefrecuencia, de subfrecuencia, de sobreintensidad
Aplicaciones
para generador
Comunicación
Ethernet, Modbus
Normas
IEC
Otras características
con indicador de defectos, configurable, digital, programable, multifunción, multicanal, diferencial

Descripción

Descripción del producto
El PCS-985GE es un equipo de protección numérica para generadores que integra las funciones de protección principal y de reserva en una sola unidad. Proporciona protección completa del estator y el rotor en generadores de central y protección básica del transformador de excitación. El PCS-985GE es apto para turbo-dínamo, generadores de turbina de gas, hidroeléctricos, bombeo y almacenamiento, y generadores nucleares con distintos esquemas de conexión.

Varios
  • Detector de fallas (FR)
  • Ajuste automático de deriva de tensión y corriente
  • Supervisión del circuito VT (VTS)
  • Supervisión del circuito CT (CTS)
  • Detección de saturación de CT
  • Autodiagnóstico
  • Sincronización de reloj GPS
  • Grabador de fallas
  • IEC61850 MMS & GOOSE para bus de subestación
  • Protocolo IEC60870-5-103
  • Protocolo MODBUS
  • Protocolo DNP 3.0


Protección del transformador de excitación
  • Protección diferencial (87ET)
  • Protección por sobrecorriente (50/51P)


Protección del generador
  • Protección diferencial de corriente (87G)
  • Protección diferencial transversal del punto neutro (87NTG)
  • Protección entre espiras del generador (59NIT)
  • Protección contra sobrecarga del estator (49S)
  • Protección de defecto a tierra del estator, secuencia cero fundamental (64S1)
  • Protección de defecto a tierra del estator, 3.er armónico (64S2)
  • Protección de defecto a tierra del rotor tipo Ping-Pang (64R)
  • Protección de fallo de tierra del rotor con inyección de voltaje cuadrado de baja frecuencia (64RInj)
  • Protección por sobrecarga del bobinado del rotor (49E)
  • Protección contra energización involuntaria del generador (50/27)
  • Protección contra pérdida de sincronismo (78)
  • Protección en arranque y parada del generador (StShut)
  • Protección por sobrecorriente en eje del generador (51GS)
  • Protección por sobrecarga de secuencia negativa (46G)
  • Protección por potencia inversa (32R)
  • Protección por baja potencia directa (32F)
  • Protección por sobreexcitación (24)
  • Protección por pérdida de excitación (40G)
  • Protección por sobrecorriente de fase (50/51P)
  • Protección por sobretensión de fase (59P)
  • Protección por subtensión (27P)
  • Protección por sobrefrecuencia (81O)
  • Protección por subfrecuencia (81U)
  • Protección por impedancia (21)
  • Protección por fallo de interruptor (50BF)
  • Protección mecánica (MR)
  • Protección de balance de tensión (60)


Especificaciones técnicas
  • Integra la protección principal y de reserva del generador en un solo dispositivo
  • Hasta 28 canales de entradas analógicas (corriente y tensión)
  • Funciones de protección configurables que cubren stator, rotor, fallos a tierra, pérdida de sincronismo, potencia inversa, sobre/subfrecuencia y protecciones de tensión
  • Incluye diagnóstico de fallos, registro de perturbaciones y registro de eventos
  • Soporta sincronización de reloj GPS
  • Protocolos de comunicación: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
  • Adecuado para turbo-dínamo, turbinas de gas, hidráulicos, bombeo-almacenamiento y generadores nucleares
