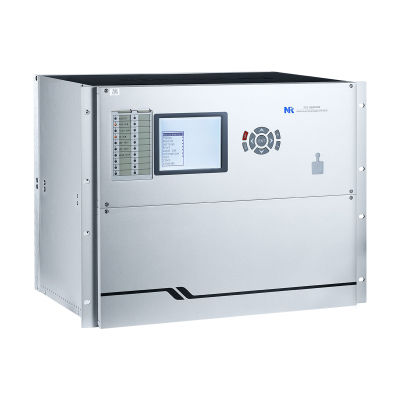

Relé de protección de tensión PCS-985GI

de pérdidas de excitaciónde sobretensiónde sobreexcitación

Descripción del producto
El PCS-985GI es un dispositivo numérico de protección de generador que integra funciones de protección primaria y de respaldo en una única unidad. Proporciona protección completa para generadores en centrales eléctricas y protección básica para generadores y transformadores de excitación. El PCS-985GI es aplicable a turbo-dínamo, generadores de turbina de gas, hidroeléctricos y nucleares con diversos modos de conexión.
El PCS-985GI ofrece hasta 56 canales de entradas analógicas para corrientes y tensiones. Las funciones de protección son configurables según la aplicación. Las funciones auxiliares integradas incluyen diagnóstico de fallos, registros de perturbaciones y eventos, registrador de fallos y amplias capacidades de comunicación.

Funciones auxiliares clave

• Detector de fallos (FR)
• Ajuste automático de deriva de tensión y corriente
• Supervisión del circuito VT (VTS)
• Supervisión del circuito CT (CTS)
• Detección de saturación de CT (CTS)
• Autodiagnóstico
• Sincronización de reloj GPS
• Registrador de fallos
• IEC61850 MMS & GOOSE para bus de estación
• Protocolo IEC60870-5-103
• Protocolo MODBUS
• Protocolo DNP 3.0

Protecciones básicas

• Protección diferencial (87ET)
• Protección de sobrecorriente (50/51P)

Funciones de protección del generador

• Protección diferencial de corriente (87G)
• Protección diferencial de corriente incompleta (87IG)
• Protección diferencial transversal segregada por fase (87STG)
• Protección diferencial transversal en punto neutro (87NTG)
• Protección interespiras del generador (59NIT)
• Protección contra sobrecarga del estator (49S)
• Protección de falta a tierra del estator por componente homopolar fundamental (64S1)
• Protección por sobrecorriente homopolar del estator (64S)
• Protección del estator por 3º armónico (64S2)
• Protección de fallo a tierra del estator con inyección de 20 Hz (64SInj)
• Protección tipo Ping-Pang del rotor (64R)
• Protección del rotor con inyección de onda cuadrada de baja frecuencia (64RInj)
• Protección por sobrecarga del bobinado del rotor (49E)
• Protección por energización involuntaria (50/27)
• Protección de fuera de paso (78)
• Protección de arranque y parada (StShut)
• Protección por sobrecorriente del eje (51GS)
• Protección por sobrecarga de secuencia negativa (46G)
• Protección por potencia reversa (32R)
• Protección por baja potencia directa (32F)
• Protección por sobreexcitación (24)
• Protección por pérdida de excitación (40G)
• Protección de sobrecorriente de fase (50/51P)
• Protección por sobretensión de fase (59P)
• Protección por subtensión (27P)
• Protección por sobrefrecuencia (81O)
• Protección por subfrecuencia (81U)
• Protección por impedancia (21)
• Protección por fallo de interruptor (50BF)
• Protección mecánica (MR)
• Protección de balance de tensión (60)

Especificaciones técnicas

• Modelo: PCS-985GI
• Hasta 56 canales de entrada analógica incluyendo entradas de corriente y tensión
• Integra protección principal y de respaldo en un único equipo
• Aplicable a turbo-dínamo, turbina de gas, generadores hidroeléctricos y nucleares con diferentes modos de conexión
• Funciones de protección configurables que cubren diferencial, sobrecorriente, fallas a tierra, protecciones de rotor y estator, protecciones de frecuencia y tensión, potencia reversa, fuera de paso, protecciones de eje y mecánicas, fallo de interruptor, etc.
• Funciones auxiliares: diagnóstico de fallos, registros de perturbaciones, registros de eventos y registrador de fallos
• Supervisión CT/VT y detección de saturación de CT
• Sincronización de reloj GPS
• Protocolos de comunicación: IEC61850 MMS & GOOSE, IEC60870-5-103, MODBUS, DNP 3.0
