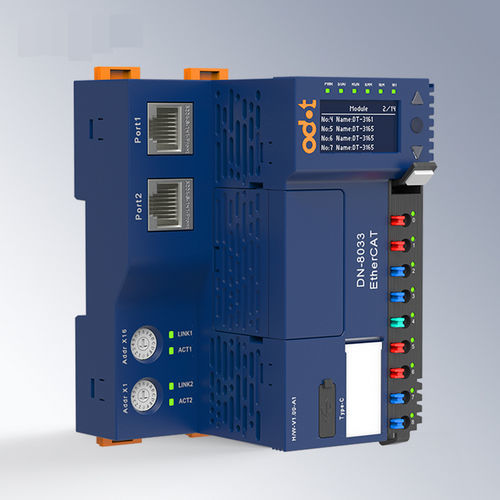

Módulo de comunicación EtherCAT DN-8033

Ethernet2 puertosen riel DIN

Adaptador de red EtherCATEl adaptador de red DN8033 admite el protocolo EtherCAT estándar, con Ethernet que admite una velocidad de comunicación de 100 Mbits/s. El módulo admite una ampliación de hasta 32 módulos de E/S, con una entrada máxima de datos de proceso de 1024 bytes y una salida máxima de 1024 bytes, lo que permite una selección flexible de módulos de E/S para emparejar con el adaptador.El módulo es compatible con la función de configuración maestra SDO y puede configurarse mediante el software maestro EtherCAT.Cuenta con un bus backplane redundante de alta velocidad, con un ciclo de actualización a plena carga de 0,6ms.Instalación en dos etapas para mayor comodidad, terminales de guía de luz de resorte de disposición escalonada y terminales enchufables para facilitar el mantenimiento y la sustitución. Diámetro del cableado: 0,2 mm² (AWG 24) ~ 1,5 mm² (AWG 16).El bus interno y la alimentación del sistema y de campo están completamente aislados para evitar que las señales de los equipos de campo interfieran en las comunicaciones internas del módulo.Admite diagnóstico de comunicaciones y función de diagnóstico ampliado del módulo, con indicadores luminosos del estado operativo y del estado de las comunicaciones.La pantalla OLED permite la visualización de los parámetros relacionados con el módulo y la adquisición de información importante sin software.Parámetros técnicosParámetros generalesConsumo del módulo112mA@24VDCAlimentación del sistema19,2~28,8VDC (Nominal: 24VDC)Protección antiinversión: compatibleCorriente de alimentación del bus internoMax. 2A@5VDCAlimentación de campo19,2~28,8VDC (Nominal: 24VDC)Corriente de alimentación de campoMáx. DC 8Diámetro del cableadoMín. 0.2mm² (AWG24)Máx. 1.5mm² (AWG16)Terminal EnchufableSoportaNúmero Máximo de Módulos de Expansión32Función de DiagnósticoDiagnóstico de comunicación, diagnóstico de estado de módulo extendidoBackplane BusDoble redundancia de busInstalaciónRail DIN de 35mmDimensión119*83*80mmCertificación del ProductoCertificación CEParámetros de ComunicaciónProtocoloEtherCAT esclavoPuerto2*RJ45Longitud de LíneaMáximo 100m (longitud de segmento) entre 2 sitiosVelocidad de Transmisión100 MbpsNúmero Máximo de Bytes de Entrada/SalidaEntrada: 1024 BytesSalida: 1024 BytesConfiguración de alias del sitioConmutador telefónico o configuración de softwareParámetros del entornoInstalación horizontalTemperatura de funcionamiento-35℃~60℃Instalación verticalTemperatura de funcionamiento-35℃~50℃Temperatura de almacenamiento-40℃~85℃Humedad del entorno5%~95%RH (Sin condensación)Altitud de instalación<2000mGrado de contaminaciónⅡGrado de protecciónIP20Propiedades mecánicasCumple con IEC60068-2-6, IEC6008-2-27Resistencia al aislamientoCumple con IEC61131-2Rendimiento CEMCumple con IEC61131-2, IEC61000-4ESD: Descarga por contacto ±6kV, Descarga por aire ±8kV, Nivel de rendimiento A;SURGE: Modo común ±2kV, Modo diferencial ±1kV, Nivel de rendimiento A;EFT: ±2kV, Nivel de rendimiento AKey Características / Especificaciones técnicasSoporta protocolo EtherCAT estándar, Ethernet 100Mbit/sExtensión de hasta 32 módulos IODatos de proceso de entrada/salida máximos: 1024 bytes cada unoConfiguración maestra SDO mediante software maestro EtherCATBus backplane redundante de alta velocidad, ciclo de actualización de 0,6 msInstalación en dos etapas, terminales enchufables, diámetro de cableado de 0,2 mm²-1,5 mm²Aislamiento completo entre la alimentación interna del bus/sistema y la alimentación de campoDiagnóstico de comunicaciones y módulos con indicadores de estadoPantalla OLED para visualización de parámetrosCertificación CE, protección IP20, funcionamiento a -35℃~60℃
