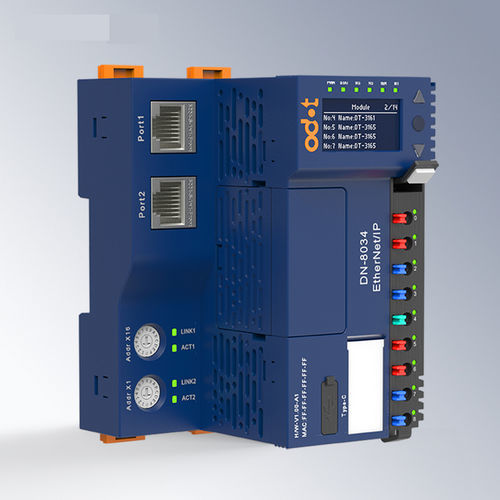

Módulo de comunicación EtherNet/IP DN-8034

RJ452 puertosen riel DIN

Adaptador de Red EtherNet/IP Características del Módulo - El adaptador de red DN8034 admite el protocolo estándar EtherNet/IP y la función de cascada de conmutador de puerto de red dual. - El módulo admite hasta 32 módulos IO de extensión, con una entrada máxima de datos de proceso de 1024 bytes y una salida máxima de 1024 bytes, lo que permite una selección flexible de módulos IO para emparejar con el adaptador. - Bus de plano posterior redundante de alta velocidad, con un ciclo de actualización de carga completa de 0,6 ms. - Instalación en dos etapas para mayor comodidad, terminales de guía de luz de resorte dispuestas en forma escalonada y terminales enchufables para un fácil mantenimiento y reemplazo. Diámetro de cableado: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - El bus interno y la alimentación del sistema están completamente aislados de la alimentación de campo, evitando que las señales de los equipos de campo interfieran con las comunicaciones internas del módulo. - Admite diagnósticos de comunicación, función de diagnóstico de estado del módulo extendido, con luces indicadoras para el estado de funcionamiento y el estado de comunicación. - La pantalla OLED permite ver los parámetros relacionados con el módulo y adquirir información importante sin software. Parámetros Técnicos Parámetro General - Consumo de Corriente: 104mA@24VDC - Alimentación del Sistema: 19,2~28,8VDC (Nominal: 24VDC) Protección contra inversión: soporte - Corriente de Suministro del Bus Interno: Máx. 2A@5VDC - Alimentación de Campo: 19,2~28,8VDC (Nominal: 24VDC) - Corriente de Alimentación de Campo: Máx. DC 8A - Diámetro de Cableado: Mín. 0,2mm² (AWG24), Máx. 1,5mm² (AWG16) - Terminal Enchufable: Soporte - Número Máximo de Módulos de Expansión: 32 - Función de Diagnóstico: Diagnósticos de comunicación, diagnósticos de estado del módulo extendido - Bus de Plano Posterior: Doble redundancia de bus - Instalación: Riel DIN de 35mm - Dimensión: 119*83*80mm - Certificación del Producto: Certificación CE Parámetros de Comunicación - Protocolo: Esclavo EtherNet/IP - Interfaz: 2*RJ45, capacidades de conmutación integradas - Longitud de Línea: Máximo 100m (longitud de segmento) entre 2 sitios - Velocidad de Transmisión: 10/100 Mbps, full-dúplex - Número Máximo de Bytes de Entrada/Salida: Entrada: 1024 Bytes, Salida: 1024 Bytes - Configuración de Dirección IP: Interruptor de marcación o software IO Config - Dirección IP Predeterminada: 192.168.1.200 Parámetros Ambientales - Temperatura de Funcionamiento en Instalación Horizontal: -35℃~60℃ - Temperatura de Funcionamiento en Instalación Vertical: -35℃~50℃ - Temperatura de Almacenamiento: -40℃~85℃ - Humedad Ambiental: 5%~95%HR (Sin condensación) - Altitud de Instalación: <2000m - Grado de Contaminación: Ⅱ - Grado de Protección: IP20 - Propiedades Mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de Aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Modo diferencial ±1kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A) Especificaciones Clave - Admite hasta 32 módulos IO de extensión - Datos de proceso de entrada/salida máx.: 1024 bytes cada uno - Bus de plano posterior redundante de alta velocidad (ciclo de actualización de 0,6 ms) - Puertos RJ45 dobles con conmutador integrado - Montaje en riel DIN (35mm) - Temperatura de funcionamiento: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Certificado CE, protección IP20
