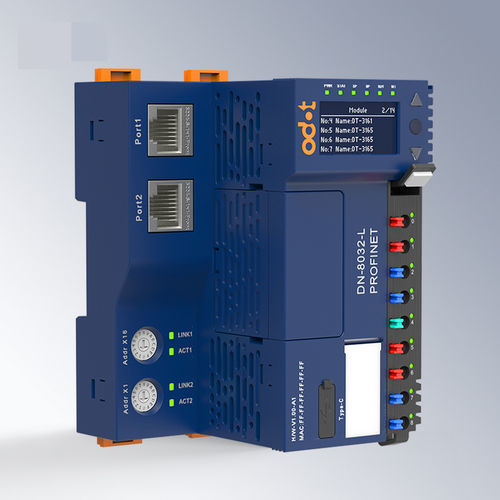

Módulo de comunicación ProfiNet DN-8032-L

2 puertosa distanciaen riel DIN

Adaptador de Red PROFINET - El adaptador de red DN8032-L admite el protocolo estándar PROFINET IO Device y cuenta con función de cascada de conmutador de puerto dual. - El módulo admite hasta 32 módulos IO de expansión. La entrada máxima de datos de proceso es de 1440 bytes (cada submódulo es de 1 byte y está asociado con el estado de los datos de entrada), y la salida máxima es de 1440 bytes (cada submódulo es de 1 byte y está asociado con el estado de los datos de salida). Selección flexible de módulos IO para emparejar con el adaptador. - El módulo no admite redundancia de medios MRP y red de anillo redundante, pero admite el modo de comunicación en tiempo real RT. El período mínimo de comunicación en tiempo real RT es de 1ms. - El módulo cuenta con un bus de fondo de alta velocidad redundante, con un ciclo de actualización de carga completa de 0.6ms. - Instalación en dos etapas para mayor comodidad, terminales de guía de luz de resorte en disposición escalonada, y terminales enchufables para un fácil mantenimiento y reemplazo. Diámetro de cableado: 0.2mm² (AWG 24) ~ 1.5mm² (AWG 16). - El bus interno y la alimentación del sistema están completamente aislados de la alimentación de campo, evitando que las señales de los equipos de campo interfieran con las comunicaciones internas del módulo. - Admite diagnósticos de comunicación y funciones de diagnóstico de módulo extendidas, con luces indicadoras para el estado de operación y el estado de comunicación. - La pantalla OLED permite ver los parámetros relacionados con el módulo y adquirir información importante sin software. Parámetros Técnicos Parámetro General - Consumo de Corriente: 107mA@24VDC - Alimentación del Sistema: 19.2~28.8VDC (Nominal: 24VDC) - Protección contra inversión: soporte - Corriente de Suministro del Bus Interno: Máx. 2A@5VDC - Alimentación de Campo: 19.2~28.8VDC (Nominal: 24VDC) - Corriente de Alimentación de Campo: Máx. DC 8A - Diámetro de Cableado: Mín. 0.2mm² (AWG24), Máx. 1.5mm² (AWG16) - Terminal Enchufable: Soporte - Número Máximo de Módulos de Expansión: 32 - Función de Diagnóstico: Diagnósticos de comunicación, diagnósticos de estado de módulo extendidos - Bus de Fondo: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*83*80mm - Certificación del Producto: Certificación CE Parámetros de Comunicación - Protocolo: PROFINET IO Device - Entrada: 1440 bytes - Salida: 1440 bytes - Velocidad de Transmisión: 10/100 Mbit/s - RT: Soporte, el período mínimo de comunicación en tiempo real RT es de 1ms - IRT: No soportado - MRP: No soportado - MRPD: No soportado - Configuración del Nombre del Dispositivo: Interruptor DIP o configuración de software Parámetros Ambientales - Temperatura de Operación en Instalación Horizontal: -35℃~60℃ - Temperatura de Operación en Instalación Vertical: -35℃~50℃ - Temperatura de Almacenamiento: -40℃~85℃ - Humedad Ambiental: 5%~95%RH (Sin condensación) - Altitud de Instalación: <2000m - Grado de Contaminación: Ⅱ - Grado de Protección: IP20 - Propiedades Mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de Aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 - ESD: Descarga por contacto ±6kV, Descarga por aire ±8kV, Nivel de rendimiento A - SURGE: Modo común ±2kV, Modo diferencial ±1kV, Nivel de rendimiento A - EFT: ±2kV, Nivel de rendimiento A Características Clave / Especificaciones Técnicas - Admite el protocolo estándar PROFINET IO Device - Función de cascada de conmutador de puerto dual - Expansión hasta 32 módulos IO - Datos de proceso de entrada/salida máx.: 1440 bytes - No admite MRP/IRT/MRPD - Admite comunicación en tiempo real RT (mín. 1ms) - Bus de fondo de alta velocidad redundante (ciclo de actualización 0.6ms) - Terminales enchufables, diámetro de cableado 0.2mm²–1.5mm² - Aislamiento completo entre el bus interno/alimentación del sistema y la alimentación de campo - Diagnósticos de comunicación y módulo, pantalla OLED - Certificado CE, protección IP20 - Temperatura de operación: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Temperatura de almacenamiento: -40℃ a 85℃ - Humedad: 5%–95% RH (sin condensación) - Altitud de instalación: <2000m - Dimensiones: 119*83*80mm
