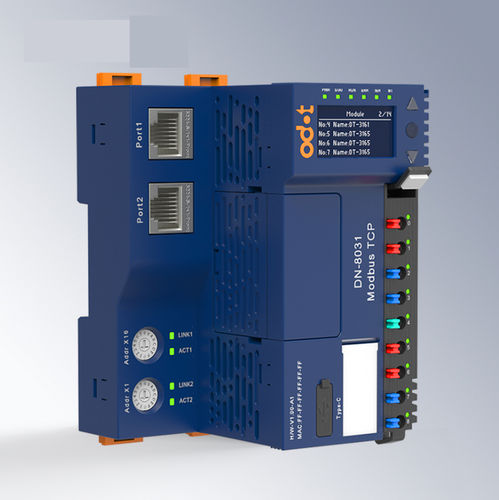

Módulo de comunicación Modbus TCP DN-8031

RJ452 puertospara la transmisión de datos

Adaptador de Red Modbus TCP Características del Módulo - El adaptador de red DN8031 admite el protocolo estándar del servidor Modbus TCP, la función de cascada de conmutador de puerto de red dual y el acceso simultáneo de hasta 10 clientes. - Soporta hasta 32 módulos IO en extensión; la suma de los datos de proceso de entrada y salida es de hasta 8192 bytes; selección flexible de módulos IO para emparejar con el adaptador. - Soporta los códigos de función Modbus 01/02/03/04/05/06/15/16/23 y la función de vigilancia Modbus. - Bus de fondo redundante de alta velocidad; el ciclo de actualización de carga completa es de 0,6 ms. - Instalación en dos etapas para mayor comodidad; terminales de guía de luz de resorte en disposición escalonada; terminales enchufables para un fácil mantenimiento y reemplazo; diámetro de cableado: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - El bus interno, la alimentación del sistema y la alimentación de campo están completamente aislados para evitar que las señales de los equipos de campo interfieran con las comunicaciones internas del módulo. - Soporta diagnósticos de comunicación, función de diagnóstico de módulo extendido, con luces indicadoras para el estado de operación y comunicación. - Pantalla OLED para ver los parámetros del módulo y adquirir información importante sin software. Parámetros Técnicos Parámetros Generales - Consumo del Módulo: 78mA@24VDC - Alimentación del Sistema: 19,2~28,8VDC (Nominal: 24VDC) - Protección contra inversión: soporte - Corriente de Suministro del Bus Interno: Máx. 2A@5VDC - Alimentación de Campo: 19,2~28,8VDC (Nominal: 24VDC) - Corriente de Alimentación de Campo: Máx. DC 8A - Diámetro de Cableado: Mín. 0,2mm² (AWG24), Máx. 1,5mm² (AWG16) - Terminal Enchufable: Soporte - Número Máximo de Módulos de Expansión: 32 - Función de Diagnóstico: Diagnósticos de comunicación, diagnósticos de estado de módulo extendido - Bus de Fondo: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*83*80mm - Certificación del Producto: Certificación CE Parámetros de Comunicación - Protocolo: Servidor Modbus TCP - Interfaz: 2*RJ45, capacidades de conmutación integradas - Longitud de Línea: Máximo 100m (longitud de segmento) entre 2 sitios - Velocidad de Transmisión: 10/100 Mbit/s, full-dúplex - Negociación Automática: Soporte - MDI/MDIX Automático: Soporte - Número Máximo de Bytes de Entrada/Salida: Entrada: 8192 Bytes, Salida: 8192 Bytes - Modo de Redundancia: No soportado - Número Máximo de Conexiones de Cliente: 10 - Mantenimiento Programado TCP: Soporte - Vigilancia Modbus: Soporte - Código de Función Modbus: 01/02/03/04/05/06/15/16/23 - Configuración de Dirección IP: Interruptor de marcación o software IO Config - Dirección IP Predeterminada: 192.168.1.100 Parámetros Ambientales - Temperatura de Operación en Instalación Horizontal: -35℃~60℃ - Temperatura de Operación en Instalación Vertical: -35℃~50℃ - Temperatura de Almacenamiento: -40℃~85℃ - Humedad Ambiental: 5%~95%HR (Sin condensación) - Altitud de Instalación: <2000m - Grado de Contaminación: Ⅱ - Grado de Protección: IP20 - Propiedades Mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de Aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 - ESD: Descarga por contacto ±6kV, Descarga por aire ±8kV, Nivel de rendimiento A - SURGE: Modo común ±2kV, Modo diferencial ±1kV, Nivel de rendimiento A - EFT: ±2kV, Nivel de rendimiento A Características Clave / Especificaciones Técnicas - Soporta el protocolo del servidor Modbus TCP - Cascada de conmutador de puerto de red dual - Hasta 10 conexiones de cliente simultáneas - Soporta hasta 32 módulos IO - 8192 bytes máx de datos de entrada/salida - Soporta los códigos de función Modbus 01/02/03/04/05/06/15/16/23 - Bus de fondo redundante de alta velocidad (ciclo de actualización de 0,6 ms) - Terminales enchufables, diámetro de cableado de 0,2mm² a 1,5mm² - Aislamiento completo entre el bus interno, la alimentación del sistema y la alimentación de campo - Diagnósticos de comunicación y módulo con luces indicadoras - Pantalla OLED para visualización de parámetros - Certificado CE - Temperatura de operación: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Temperatura de almacenamiento: -40℃ a 85℃ - Grado de protección: IP20
