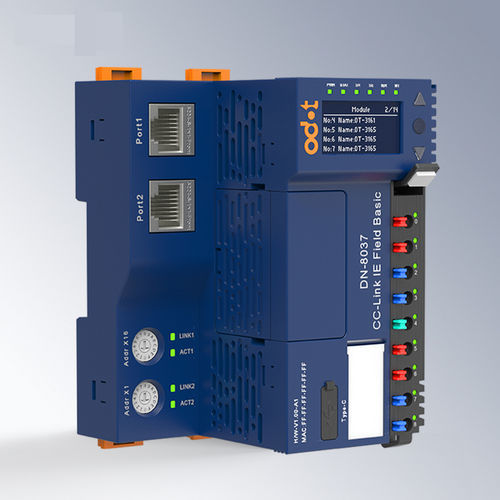

Módulo de comunicación CC-Link DN-8037

EthernetRJ452 puertos

Adaptador de Red CC-Link IE Field Basic - El módulo DN-8037 admite el protocolo estándar CC-Link IE Field Basic y cuenta con funcionalidad de cascada de conmutador de puerto dual. - Soporta hasta 32 módulos IO de extensión; capacidad RX/RY hasta 1024 (cada estación 64 bits), capacidad RWr/RWw hasta 512 palabras (cada estación 32 palabras); selección flexible de módulos IO para emparejar con el adaptador. - Soporta estación de equipo remoto, hasta 16 estaciones, con distancia de transmisión de hasta 100m. - Bus de fondo de alta velocidad redundante; el ciclo de actualización de carga completa es de 0.6ms. - Instalación en dos etapas para mayor comodidad; terminales de guía de luz de resorte dispuestas en forma escalonada; terminal enchufable para fácil mantenimiento y reemplazo; diámetro de cableado: 0.2mm² (AWG 24) ~ 1.5mm² (AWG 16). - El bus interno, la alimentación del sistema y la alimentación de campo están completamente aislados para evitar que las señales del equipo de campo interfieran con las comunicaciones internas del módulo. - Soporta diagnósticos de comunicación y funciones de diagnóstico de módulo extendidas, con luces indicadoras para el estado de operación y comunicación. - La pantalla OLED permite ver los parámetros relacionados con el módulo y adquirir información importante sin software. Parámetros Técnicos Parámetro General - Consumo de Corriente: 93mA@24VDC - Alimentación del Sistema: 19.2~28.8VDC (Nominal: 24VDC) Protección contra inversión: soporte - Corriente de Suministro del Bus Interno: Máx. 2A@5VDC - Alimentación de Campo: 19.2~28.8VDC (Nominal: 24VDC) - Corriente de Alimentación de Campo: Máx. DC 8A - Diámetro de Cableado: Mín. 0.2mm² (AWG24) Máx. 1.5mm² (AWG16) - Terminal Enchufable: Soporte - Número Máximo de Módulos de Expansión: 32 - Función de Diagnóstico: Diagnósticos de comunicación, diagnósticos de estado de módulo extendidos - Bus de Fondo: Redundancia de doble bus - Instalación: Riel DIN de 35mm - Dimensión: 119*83*80mm - Certificación del Producto: Certificación CE Parámetros de Comunicación - Protocolo: CC-Link IE Field Basic - Interfaz: 2*RJ45, capacidades de conmutación integradas - Longitud de Línea: Máximo 100m (longitud de segmento) entre 2 sitios - Velocidad de Transmisión: 100 Mbps, full-dúplex - RX/RY: Máx. 1024 Bits - RWr/RWw: Máx. 512 Palabras - Tipo de Estación: Estación de equipo remoto - Número de Estaciones Lógicas Ocupadas: 1~16 - Configuración de Alias de Sitio: Configuración por interruptor DIP o software - Función de Diagnóstico: Diagnósticos de comunicación, diagnósticos de estado de módulo extendidos - Dirección IP Predeterminada: 192.168.3.100 Parámetros Ambientales - Temperatura de Operación en Instalación Horizontal: -35°C ~ 60°C - Temperatura de Operación en Instalación Vertical: -35°C ~ 50°C - Temperatura de Almacenamiento: -40°C ~ 85°C - Humedad Ambiental: 5%~95%HR (Sin condensación) - Altitud de Instalación: <2000m - Grado de Contaminación: Ⅱ - Grado de Protección: IP20 - Propiedades Mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de Aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Modo diferencial ±1kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A) Características Clave / Especificaciones Técnicas: - Soporta el protocolo CC-Link IE Field Basic - Cascada de conmutador de puerto dual - Hasta 32 módulos IO de extensión - RX/RY: hasta 1024 bits; RWr/RWw: hasta 512 palabras - Estación de equipo remoto: hasta 16 estaciones, transmisión de 100m - Bus de fondo de alta velocidad redundante, ciclo de actualización de 0.6ms - Terminales enchufables, diámetro de cableado 0.2mm²–1.5mm² - Aislamiento completo entre el bus interno, la alimentación del sistema y la alimentación de campo - Diagnósticos de comunicación y módulo, luces indicadoras - Pantalla OLED para visualización de parámetros - Certificación CE - Temperatura de operación: -35°C a 60°C (horizontal), -35°C a 50°C (vertical) - Grado de protección: IP20 - Instalación: Riel DIN de 35mm - Dimensiones: 119*83*80mm
