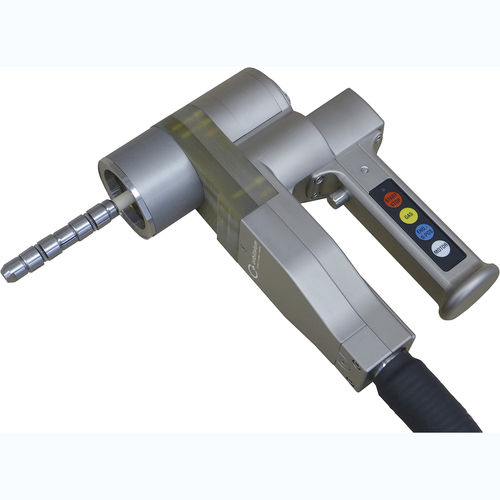

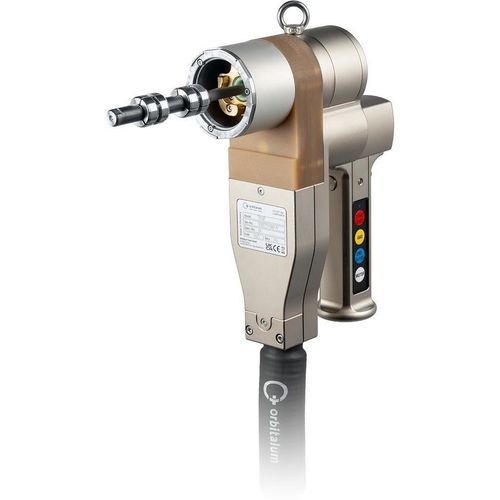

Cabezal de soldadura refrigerado por agua TX 38P

de tubos en placaTIGorbital

Resumen
Cabezal de soldadura TX 38P para tubo-placa: soldadura orbital TIG precisa para uniones tubo-placa, optimizada para intercambiadores de calor de pared fina. Adecuada para reparación, mantenimiento y producción en serie, proporcionando alta calidad de cordón y ciclos de producción reducidos.

Ventajas clave

• Uniones tubo-placa precisas y reproducibles que cumplen los requisitos de la industria de procesos.
• Estabilidad del proceso con diseño pensado para uso industrial continuo.
• Calidad de soldadura constante en cualquier posición: resultados impecables en placas tubulares horizontales y verticales.

Máxima productividad y ahorro de tiempo

• Soldadura orbital TIG automatizada que reduce trabajo manual y asegura calidad constante.
• Reconocimiento automático del cabezal por fuentes ORBIMAT para un arranque rápido sin ajustes manuales.
• Carcasa refrigerada por líquido para evitar sobrecalentamiento y mantener condiciones de proceso estables.
• Unidad de conmutación opcional ORBITWIN para alternar dos cabezales y reducir tiempos de preparación e inactividad.

Manejo intuitivo y sencillo

• Mando integrado en la empuñadura para arranque/parada, regulación de gas y control del rotor — operación con una sola mano.
• Sujeción neumática con fijación autocentrante en el tubo para cambios rápidos sin herramientas.
• Ajuste rápido de la posición del electrodo para adaptación precisa a distintos diámetros de tubo.

Duradero y de fácil mantenimiento

• Motor de accionamiento fiable que proporciona rotación precisa y uniforme.
• Transmisión de corriente sin desgaste mediante contacto deslizante refrigerado por líquido para evitar fugas y reducir mantenimiento.
• Diseño orientado al servicio con acceso fácil a sistemas de fijación y accionamiento para mantenimiento rápido.

Aplicaciones versátiles

• Adecuado para condiciones de extremos de tubo: rasante, ligeramente empotrado o ligeramente sobresaliente.
• Alta compatibilidad con mandriles AMI (Modelo 96).
• Segmentos de sujeción escalables para diámetros interiores de 13,8 a 37 mm.

Mayor productividad con accesorios opcionales

• Unidad ORBITWIN (opcional) para operar dos cabezales por alternancia y aumentar el rendimiento.

Aplicaciones / Industrias

• Optimizado para intercambiadores de calor industriales.
• Ideal para sectores exigentes que requieren calidad de cordón constante: reparación, mantenimiento y producción en serie.

Características / especificaciones técnicas

• Modelo: TX 38P
• Proceso: soldadura orbital TIG automatizada (uniones tubo-placa)
• Diámetro interior del tubo: 10,00 mm – 40,00 mm (0.394 – 1.575 in)
• Segmentos de sujeción (rango): 13,8 mm – 37 mm
• Mandriles compatibles: AMI (Modelo 96)
• Integración con fuente: reconocimiento automático de la cabeza con fuentes ORBIMAT
• Refrigeración: carcasa de cabeza refrigerada por líquido y contacto deslizante refrigerado
• Operación: mando integrado en la empuñadura (arranque/parada, gas, control de rotor)
• Sujeción: sujeción y centrado neumáticos para fijación sin herramientas
• Electrodo: ajuste rápido de la posición del electrodo
• Accionamiento: motor fiable para rotación precisa y uniforme
• Accesorio opcional: unidad ORBITWIN para alternancia de dos cabezales
• Condiciones de extremo de tubo compatibles: rasante, ligeramente empotrado, ligeramente sobresaliente
