Cabezal para soldadura de precisión refrigerado por agua ORBIWELD 19

orbitalde alta precisiónpara tuberías

Resumen

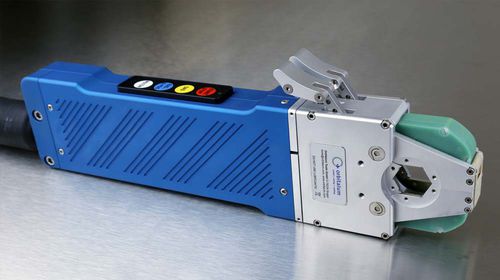

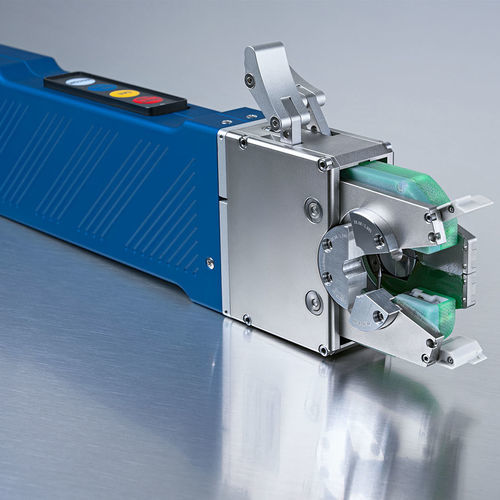

ORBIWELD 19 es un cabezal de microsoldadura compacto y refrigerado por líquido, diseñado para realizar soldaduras orbitales precisas en tubos de pequeño diámetro. Está disponible en dos variantes: OW 19 y OW 19 HD. Ofrece alto rendimiento en un espacio reducido, con manejo cómodo y refrigeración integrada para uso intensivo.

Ventajas principales

• Diseño compacto optimizado para entornos de trabajo confinados
• Refrigeración líquida integrada que mantiene la temperatura de trabajo estable en ciclos prolongados
• Alta estabilidad y larga vida útil gracias a su construcción robusta
• Panel de control integrado en la empuñadura de aluminio para acceso directo a funciones esenciales
• Manejo ergonómico con operación a una mano mediante palancas de sujeción
• Tapa abatible para inspección visual del alineamiento antes de soldar
• Uso en horizontal, vertical o en ángulo
• Insertos de sujeción estrechos y anchos según la aplicación
• Ampliable a OW 19 HD mediante kit de conversión

Variantes

• OW 19 — cabezal de microsoldadura estándar
• OW 19 HD — variante Heavy Duty con mecanismo de sujeción reforzado, optimizada para cargas extremas y altas cadencias de soldadura (adecuada para instalación y hook‑up en la industria de semiconductores)

Aplicaciones típicas

• Microsoldadura orbital en tubos de pequeño diámetro
• Instalación y conexión de tuberías en la industria de semiconductores (OW 19 HD)
• Soldadura en espacios confinados o de difícil acceso

Accesorio / Opción de productividad
La unidad de conmutación opcional ORBITWIN permite alternar el uso de dos cabezales de soldadura para reducir tiempos de preparación e inactividad y aumentar la productividad.

Bloques descriptivos técnicos
Diseño compacto:

• Configuración que ahorra espacio, ideal para entornos confinados
• Mecanismo de sujeción de 3 piezas que evita salientes fuera del contorno, incluso abierto

Alta estabilidad y vida útil:

• Construcción robusta para rendimiento estable en uso intensivo
• Menor desgaste de materiales
• Refrigeración líquida integrada que protege contra el sobrecalentamiento y mantiene temperatura constante
• Larga vida útil y menos tiempos de inactividad

Funcionamiento sencillo y eficiente:

• Panel de control integrado en la empuñadura de aluminio para control directo de funciones esenciales
• Operación con una mano gracias a palancas de sujeción ergonómicas
• Tapa abatible que facilita la inspección visual del alineamiento del tubo antes de soldar

Flexibilidad máxima:

• Funcionamiento en horizontal, vertical o inclinado
• Insertos de sujeción estrechos y anchos para diferentes aplicaciones
• Convertible a OW 19 HD mediante kit de conversión

OW 19 HD para cargas extremas:

• Variante Heavy Duty con mecanismo de sujeción reforzado y estable
• Optimizado para alta fuerza de apriete y alineamiento preciso
• Diseñado para un gran número de soldaduras en cortos periodos
• Rendimiento fiable bajo cargas extremas

Especificaciones técnicas

• Modelo: ORBIWELD 19 (OW 19 / OW 19 HD)
• Diámetro exterior del tubo: 3,00 mm – 19,05 mm (0.118 – 0.750 in)
• Peso en funcionamiento: 7,5 kg (16.5 lbs)
• Refrigeración: líquida integrada
• Mecanismo de sujeción: sistema de 3 piezas; insertos estrechos y anchos disponibles
• Variantes: OW 19 (estándar), OW 19 HD (Heavy Duty)
• Convertibilidad: se puede convertir en OW 19 HD mediante kit de conversión
• Accesorio opcional: unidad ORBITWIN para alternancia de dos cabezales
• Usos típicos: industria de semiconductores, soldadura en espacios confinados, operaciones de alta cadencia
