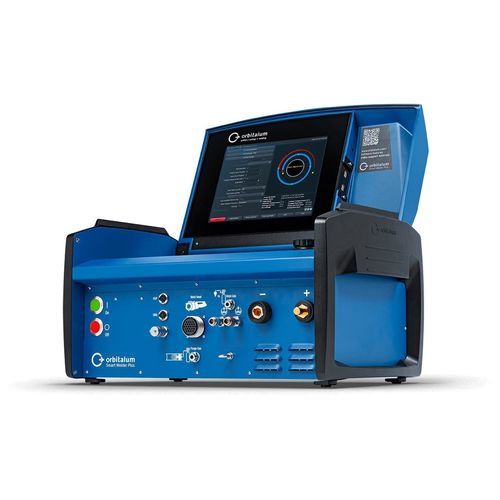

Fuente de alimentación para soldadura orbital Smart Welder Plus

para la Industria 4.0electrónicainverter

Resumen Smart Welder Plus: fuente de corriente digital para soldadura orbital, diseñada para procesos eficientes y una calidad de soldadura constante. Pensada para producción estacionaria y prefabricación, ofrece resultados reproducibles mediante programas de soldadura almacenados y control de proceso trazable.

Beneficios clave

• Ahorro de tiempo estimado: 156 h/año* (ej.: 50 soldaduras/día, 251 días laborables, cabezal OW 76, 50,8 x 1,65).
• Reducción de gas estimada: 1.059 l/año** (según supuestos operativos).
• Soldaduras adicionales posibles al año***: 4.117 (según el ejemplo anterior).

Ventajas principales

• Rango de diámetro exterior de tubo: 3,00 mm – 275,00 mm (0,118” – 10,827”).
• Rango de regulación (corriente): 5 – 180 A.
• Ciclo de trabajo: 60 % a 180 A, 100 % a 160 A.

Más velocidad, menos costes

• Control de gas digital Flow-Force para ajuste fino del caudal.
• Reducción del preflujo y postflujo de gas de 30 s a 15 s cada uno — ahorro total ≈ 30 s por soldadura.
• Segundo canal de gas para purga/formado interior del tubo.
• Gas continuo controlado digitalmente: ejemplo de reducción de 15 l/min a 5 l/min.

Calidad reproducible

• Soldaduras limpias y continuas con superficie lisa, libres de colores de revenido.
• Resultados reproducibles mediante programas almacenados y autoprogramación.

Alta productividad

• Mayor rendimiento gracias a la reducción de tiempos de ciclo.
• Compatibilidad con cabezales refrigerados por gas o líquido.
• Ideal para producción estacionaria y prefabricación; apilable y de ahorro de espacio para taller, vehículo y áreas estrechas.
• Nuevo inversor con control de alta precisión.

Funciones y elementos del producto

• Control digital de gas integrado y segundo canal para purga.
• Soporte visual/multimedia: clip demostrativo de gestión de gas (vídeo).
• Imágenes del producto y vista general de conexiones disponibles.

¿Necesita más potencia? (variante Power Welder)

• Variante Power Welder disponible para mayores ciclos de servicio y paredes más gruesas.
• Power Welder Ø ext.: 3,00 – 230,00 mm (0,118 – 9,055 in).
• Rango de regulación Power Welder: 5 – 300 A.
• Ejemplos de ciclo de trabajo Power Welder: 40 % a 300 A, 60 % a 260 A, 100 % a 220 A.
• Nota: se requiere mayor capacidad de refrigeración; ORBICAR W necesario para Power Welder.

Conectividad inteligente

• Tecnología Industria 4.0: sistema LAN/WLAN para almacenamiento en servidor.
• Captura y almacenamiento del 100 % de los datos de proceso en red local.
• Acceso en tiempo real mediante MQTT a los datos en vivo de la fuente de corriente.
• Uso de escáneres de código de barras/QR para simplificar la producción y la documentación; paquete IoT opcional.

Procesos de soldadura trazables

• Exportación de datos vía USB a disco duro, pendrive o ubicación en red; memoria Never Loss Data para almacenamiento seguro.
• Campos de documentación libremente definibles mediante proceso digital.
• Impresora interna para programas y protocolos; Gestor de registros para manejo de logs.

Ergonomía y manejo

• Interfaz intuitiva: pantalla táctil, mando giratorio multifunción y teclas programables.
• Creación automática de programas de soldadura (autoprogramación).
• Menú multilingüe para una rápida puesta en marcha.

Notas

• *156 h/año de ahorro con 50 soldaduras/día, 251 días laborables, cabezal OW 76, 50,8 x 1,65.
• **Ejemplo: gas permanente 2 l/min con 2 minutos entre soldaduras; caudal de soldadura previo 16 l/min.
• ***Basado en los datos del ejemplo anterior.

Especificaciones técnicas

• Nombre del modelo: Smart Welder Plus.
• Marca: Orbitalum.
• Diámetro exterior del tubo: 3,00 mm – 275,00 mm (0,118” – 10,827”).
• Rango de regulación (corriente): 5 – 180 A.
• Ciclo de trabajo: 60 % a 180 A; 100 % a 160 A.
• Gestión de gas: control digital Flow-Force; pre/post‑flujo reducido; segundo canal para purga interna; ejemplo de reducción de gas permanente a 5 l/min.
• Conectividad: LAN/WLAN, acceso MQTT en tiempo real, paquete IoT opcional, exportación USB, impresora interna, Gestor de registros.
• Operación: pantalla táctil, mando giratorio, teclas programables, autoprogramación, menús multilingües.
• Variantes: Power Welder disponible (hasta 300 A) para mayores necesidades de potencia/ciclo.
