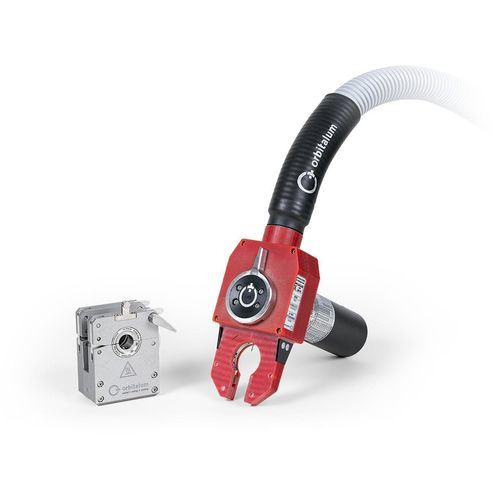

Cabezal de soldadura de gas ORBIWELD 17

refrigerado por aguaorbitalde alta precisión

Resumen
Cabezal de soldadura orbital compacto con refrigeración activa para cordones de soldadura precisos en diámetros de tubo pequeños.

Principales características

• Diseño extremadamente estrecho que ahorra espacio, adecuado para entornos de trabajo reducidos (por ejemplo industria de semiconductores).
• Cassette de sujeción desmontable para alineación precisa del tubo y montaje en línea o fabricación prefabricada en taller.
• Panel de control integrado en la empuñadura para controlar la fuente de alimentación y todas las funciones importantes del cabezal de soldadura en el lugar de uso.
• Calibre de ajuste de electrodos para regular la distancia del electrodo fácilmente.
• Calibre de centrado del tubo para posicionamiento exacto de la unión de tubos a soldar.
• Variantes: OW 17 (refrigeración activa por líquido integrada) y OW 17 GC (refrigeración por gas).
• Rendimiento fiable: alta protección contra sobrecalentamiento, alto ciclo de trabajo y larga vida útil.
• Cassette de sujeción compatible con cassettes habituales del mercado.

Rendimiento y refrigeración

• OW 17: refrigeración activa por líquido integrada que mantiene constante la temperatura de funcionamiento y protege el cabezal frente al sobrecalentamiento, incluso en aplicaciones exigentes.
• OW 17 GC: variante refrigerada por gas como alternativa práctica para aplicaciones con menor carga térmica; compacto, eficiente y fiable.
• Rendimiento constante y posibilidad de ciclos de trabajo más cortos incluso en usos intensivos.

Aplicaciones

• Diseñado para soldadura precisa y segura en aplicaciones de alta pureza, especialmente en la industria de semiconductores.
• Apto para sistemas de tubería COAX, posibilitando prescindir de cabezales adicionales en muchos casos.
• Ideal para montaje y alineación in situ y para fabricación prefabricada de módulos en taller.

Compatibilidad y dimensionado

• Diseñado para electrodos de 1,0 mm (0.039 pulgadas) y 1,6 mm (0.063 pulgadas).
• Diámetro exterior del tubo admitido: 3,00 mm – 17,20 mm (0.118 – 0.677 pulgadas).

Paquete y opciones

• Existe un paquete específico orientado a la industria de semiconductores (Laboratory Package) adaptado a exigencias de calidad, precisión y fiabilidad en cordones de soldadura.
• Opción de paquete de mangueras flexible para la variante refrigerada por gas (OW 17 GC) para un manejo óptimo.

caractéristiques / spécifications techniques

• Modelo: ORBIWELD 17.
• Variantes: OW 17 (refrigeración líquida activa), OW 17 GC (refrigeración por gas).
• Diámetro exterior del tubo: 3,00 mm – 17,20 mm (0.118 – 0.677 in).
• Electrodos compatibles: 1,0 mm y 1,6 mm.
• Cassette de sujeción: desmontable, compatible con cassettes habituales del mercado.
• Panel de control: integrado en el cabezal / empuñadura para control directo in situ.
• Funciones de posicionamiento: calibre de centrado del tubo y ajuste de distancia de electrodos.
• Refrigeración OW 17: refrigeración activa por líquido integrada.
• Refrigeración OW 17 GC: refrigeración por gas, paquete de mangueras flexible disponible.
• Aplicaciones recomendadas: semiconductores, aplicaciones de alta pureza, tuberías COAX y trabajos en espacios reducidos.
