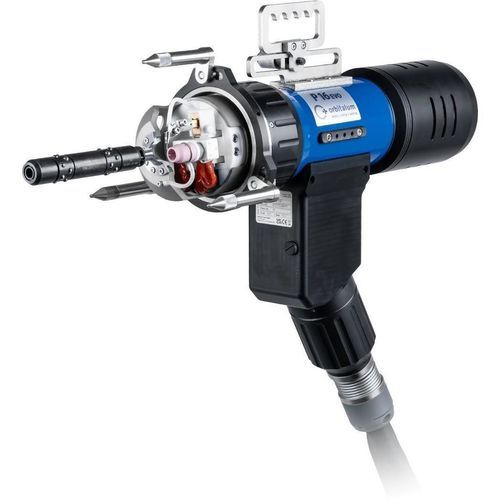

Cabezal de soldadura refrigerado por agua P16 EVO

de tubos en placaorbitalTIG

Resumen

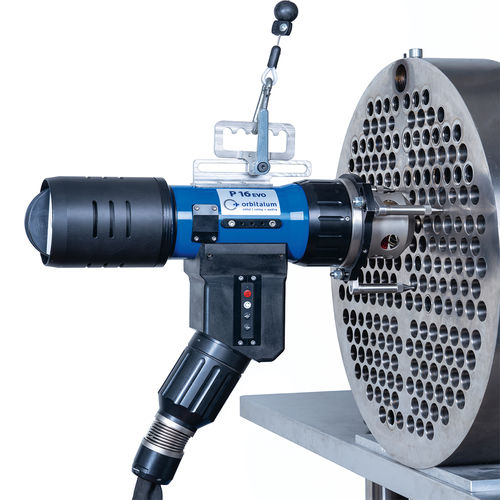

El P16 EVO es un cabezal de soldadura orbital TIG para unión tubo-placa tubular, diseñado para máxima precisión, soldaduras reproducibles y alta productividad. Optimizado para la fabricación de intercambiadores de calor y plantas de proceso; compatible con fuentes ORBIMAT y operación multicabezal.

Rendimiento y productividad

• Ejemplo de productividad (referencia): tubos OD 25 mm, espesor 2 mm, soldadura de una pasada — 1 cabezal: 350 tubos en 10 horas (≈1,30 min/tubo); 3 cabezales: 1.000 tubos en 10 horas (≈0,6 min/tubo).
• Ahorro de tiempo hasta un 65% por tubo en operación multicabezal bajo las condiciones referenciadas.
• La soldadura orbital TIG automatizada garantiza calidad de cordón reproducible para producción en serie.

Variantes

• P16 EVO
• P16 EVO AVC (rango de diámetro ampliado)

Rango de diámetro exterior

• P16 EVO: 10,00 mm – 78,00 mm (0.394 – 3.071 pulg.)
• P16 EVO AVC: 12,00 mm – 100,00 mm (0.470 – 3.937 pulg.)

Altos estándares de calidad

• Soldaduras precisas y reproducibles mediante soldadura orbital TIG automatizada.
• Uniones tubo-placa tubulares impecables, aptas para intercambiadores de calor industriales y plantas de proceso.
• Refrigeración líquida que mantiene temperaturas estables en el cuerpo frontal y el cabezal de antorcha, permitiendo soldar intercambiadores precalentados hasta 250 °C.
• Alimentación de hilo alineada con el eje de rotación de la antorcha para evitar el retorcimiento del hilo en la boquilla.

Flujo de trabajo rápido y eficiencia

• Detección automática del cabezal para arranque inmediato con fuentes ORBIMAT compatibles sin ajustes manuales.
• Transmisión de corriente fiable para productividad constante.
• Suspensión de equilibrio ajustable sin herramientas para un balance óptimo.
• Sistema de cambio rápido para antorcha y electrodos que reduce los tiempos de puesta a punto.

Operación intuitiva

• Panel de control integrado en el mango para control intuitivo de funciones clave.
• Cabezal de antorcha orientable hasta 30° para trabajo preciso en espacios reducidos.
• Cartucho de centrado que garantiza posicionamiento estable durante todo el proceso de soldadura.

Duradero y de bajo mantenimiento

• Transmisión de corriente sin desgaste que previene la abrasión en el acoplamiento de corriente y aumenta la vida útil.
• Acoplamiento rotativo robusto para gas y agua que asegura funcionamiento sin incidencias.
• Carcasa de la cabeza refrigerada por líquido que reduce la carga térmica y alarga el ciclo de servicio.
• Tornillería de ajuste en acero inoxidable de alta calidad para ajuste fino y máxima estabilidad.
• Diseño de fácil mantenimiento con componentes de acceso rápido para intervenciones rápidas.

Flexibilidad máxima

• Apto para diversas geometrías de extremos de tubo: a ras, empotrados o salientes.
• Uso opcional sin alambre frío según requisitos de soldadura.
• Compatible con fuentes ORBIMAT para integración sin fisuras.

Operación multicabezal

• El uso paralelo de varios cabezales P16 EVO multiplica la productividad (ej.: hasta 1.000 tubos en 10 horas con tres cabezales bajo condiciones de referencia).

Medios

• Imágenes del producto y vídeos de demostración disponibles que muestran el funcionamiento de la cabeza, la suspensión de equilibrio, el panel de control y las configuraciones multicabezal.

Características / especificaciones técnicas

• Modelo: P16 EVO (también disponible P16 EVO AVC)
• Proceso: soldadura orbital TIG automatizada para uniones tubo-placa
• Diámetro exterior (P16 EVO): 10,00 mm – 78,00 mm
• Diámetro exterior (P16 EVO AVC): 12,00 mm – 100,00 mm
• Refrigeración: carcasa de la cabeza refrigerada por líquido; apto para piezas precalentadas hasta 250 °C
• Alimentación de hilo: en eje rotatorio para evitar retorcimiento
• Orientación del cabezal: hasta 30°
• Operación: panel integrado en el mango; detección automática del cabezal
• Mantenimiento: transmisión sin desgaste; acoplamiento rotativo gas/agua; diseño orientado al servicio
• Referencia de productividad: OD 25 mm, WT 2 mm, soldadura monocapa — 1 cabeza: 350 tubos/10 h; 3 cabezas: 1.000 tubos/10 h
• Compatibilidad: fuentes ORBIMAT
