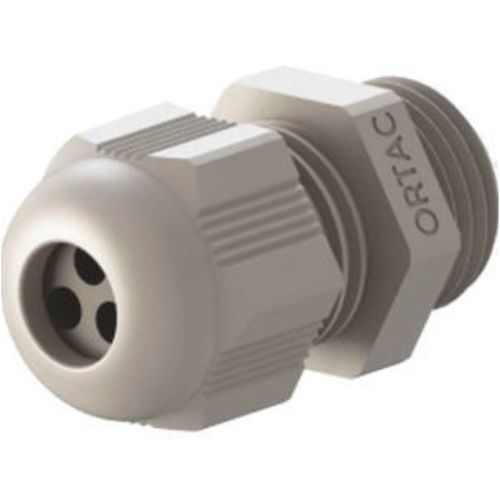

Prensaestopas de poliamida ORG 02A3

de PAde PA6IP65

Resumen
Prensaestopas de poliamida para aplicaciones multiorificio y orificio plano con rosca PG (DIN 40430). Diseñados para cables multiconductores o planos, con protección antivibraciones y material sin halógenos. Grado de protección IP65.

Materiales y construcción básica
Tuerca : Poliamida PA6 V2
Anillo de sellado : TPV especial para cables multiorificio / planos
Cuerpo del prensaestopas : Poliamida PA6 V2

Características clave

• Rosca de conexión: PG (DIN 40430)
• Clase de protección: IP65
• Rango de temperatura: -20 °C a +100 °C; a corto plazo hasta -30 °C a +150 °C (resistencia térmica a corto plazo)
• Apto para cables multiconductores o planos
• Protección antivibraciones
• Resistencia UV (a petición)
• Fácil montaje
• Sin halógenos

Datos técnicos (prensaestopas rosca PG)
Encabezado: AG Thread | Código Gris (RAL 7001) | Código Gris claro (RAL 7035) | Código Negro (RAL 9005) | Número de orificios (mm) | C (mm)
PG 9 | ORG 02A3 | ORL 02A3 | ORB 02A3 | 2 | 3
PG 9 | ORG 02B3 | ORL 02B3 | ORB 02B3 | 3 | 3
PG 9 | ORG 02C3 | ORL 02C3 | ORB 02C3 | 4 | 3
PG 11 | ORG 03A4 | ORL 03A4 | ORB 03A4 | 2 | 4
PG 11 | ORG 03A5 | ORL 03A5 | ORB 03A5 | 2 | 5
PG 11 | ORG 03B4 | ORL 03B4 | ORB 03B4 | 3 | 4
PG 11 | ORG 03B5 | ORL 03B5 | ORB 03B5 | 3 | 5
PG 13,5 | ORG 04A5 | ORL 04A5 | ORB 04A5 | 2 | 5
PG 13,5 | ORG 04A6 | ORL 04A6 | ORB 04A6 | 2 | 6
PG 13,5 | ORG 04B4 | ORL 04B4 | ORB 04B4 | 3 | 4
PG 13,5 | ORG 04B5 | ORL 04B5 | ORB 04B5 | 3 | 5
PG 16 | ORG 05A4 | ORL 05A4 | ORB 05A4 | 2 | 4
PG 16 | ORG 05A7 | ORL 05A7 | ORB 05A7 | 2 | 7
PG 16 | ORG 05B4 | ORL 05B4 | ORB 05B4 | 3 | 4
PG 16 | ORG 05B6 | ORL 05B6 | ORB 05B6 | 3 | 6
PG 16 | ORG 05C5 | ORL 05C5 | ORB 05C5 | 4 | 5
PG 21 | ORG 06A8 | ORL 06A8 | ORB 06A8 | 2 | 8
PG 21 | ORG 06A9 | ORL 06A9 | ORB 06A9 | 2 | 9
PG 21 | ORG 06B5 | ORL 06B5 | ORB 06B5 | 3 | 5
PG 21 | ORG 06B7 | ORL 06B7 | ORB 06B7 | 3 | 7
PG 21 | ORG 06B8 | ORL 06B8 | ORB 06B8 | 3 | 8
PG 21 | ORG 06C7 | ORL 06C7 | ORB 06C7 | 4 | 7
PG 21 | ORG 06G3 | ORL 06G3 | ORB 06G3 | 8 | 3
PG 21 | ORG 06G4 | ORL 06G4 | ORB 06G4 | 8 | 4
PG 29 | ORG 07C9 | ORL 07C9 | ORB 07C9 | 4 | 9
PG 29 | ORG 0703 | ORL 0703 | ORB 0703 | 16 | 3
PG 36 | ORG 08E8 | ORL 08E8 | ORB 08E8 | 6 | 8

Datos técnicos (prensaestopas orificio plano PG)
Encabezado: PG | Gris (YRG) | Gris claro (YRL) | Negro (YRB) | A (mm) | B (mm)
PG 16 | YRG 05 | YRL 05 | YRB 05 | 7 | 13
PG 21 | YRG 06 | YRL 06 | YRB 06 | 5 | 17
PG 29 | YRG 07 | YRL 07 | YRB 07 | 8 | 22
PG 36 | YRG 08 | YRL 08 | YRB 08 | 10 | 28
PG 36 | YRG 08A | YRL 08A | YRB 08A | 5,5 | 28
PG 42 | YRG 09 | YRL 09 | YRB 09 | 12 | 33

Características / especificaciones técnicas

• Tuerca: Poliamida PA6 V2
• Cuerpo del prensaestopas: Poliamida PA6 V2
• Anillo de sellado: TPV especial para cables multiorificio / planos
• Rosca de conexión: PG (DIN 40430)
• Clase de protección: IP65
• Rango de temperatura: -20 °C a +100 °C; corto plazo hasta -30 °C a +150 °C
• Materiales: sin halógenos
• Funcionalidades: protección antivibraciones, resistencia UV (a petición), montaje fácil
• Códigos de color disponibles: Gris RAL 7001, Gris claro RAL 7035, Negro RAL 9005
