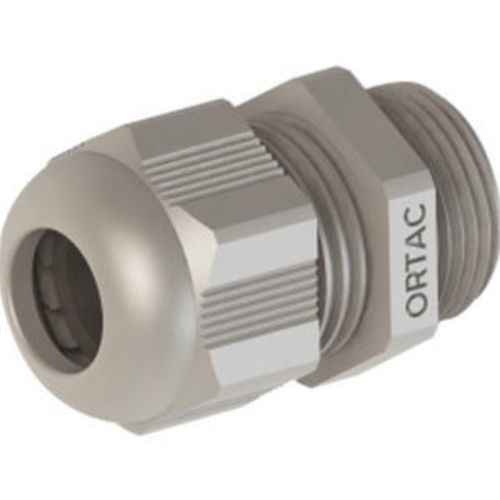

Prensaestopas de poliamida OR series

de PA6resistente a las vibracionessin halógenos

Nombre del producto
Prensaestopas de poliamida - PG

Materiales

• Tuerca de cierre: Poliamida PA6 V2
• Anillo de estanqueidad: TPV
• Cuerpo del prensaestopas: Poliamida PA6 V2

Rosca / Protección / Temperatura
Rosca de conexión: PG (DIN 40430)
Clase de protección: IP68, 5 bar (con junta tórica)
Rango de temperatura: -20 °C a +100 °C (estándar); corto plazo -30 °C a +150 °C

Propiedades

• Protección antivibración
• Resistencia a UV disponible bajo pedido
• Fácil de montar
• Libre de halógenos

Datos técnicos (tamaños, códigos, dimensiones, rangos de sujeción)
Encabezado: Tamaño | Rosca AG | Código gris (RAL 7001) | Código gris claro (RAL 7035) | Código negro (RAL 9005) | H mm | GL mm | A mm | B mm | Rango de sujeción mm
PG 7 | ORG 01 | ORL 01 | ORB 01 | 24 | 8 | 15 | 16 | 3 - 6,5 mm
PG 9 | ORG 02 | ORL 02 | ORB 02 | 28 | 8 | 19 | 19 | 4 - 8 mm
PG 11 | ORG 03 | ORL 03 | ORB 03 | 29 | 8 | 22 | 22 | 5 - 10 mm
PG 13,5 (RS) | ORG 04RS | ORL 04RS | ORB 04RS | 29 | 9 | 24 | 24 | 4 - 10 mm
PG 13,5 | ORG 04 | ORL 04 | ORB 04 | 29 | 9 | 24 | 24 | 6 - 12 mm
PG 16 | ORG 05 | ORL 05 | ORB 05 | 33 | 9 | 27 | 27 | 10 - 14 mm
PG 21 (RS) | ORG 06RS | ORL 06RS | ORB 06RS | 38 | 11 | 33 | 33 | 9 - 17 mm
PG 21 | ORG 06 | ORL 06 | ORB 06 | 38 | 11 | 33 | 33 | 13 - 18 mm
PG 29 | ORG 07 | ORL 07 | ORB 07 | 41 | 11 | 42 | 42 | 18 - 25 mm
PG 36 | ORG 08 | ORL 08 | ORB 08 | 51 | 13 | 53 | 53 | 22 - 32 mm
PG 42 | ORG 9 | ORL 9 | ORB 9 | 55 | 13 | 60 | 60 | 30 - 38 mm
PG 48 | ORG 10 | ORL 10 | ORB 10 | 55 | 14 | 65 | 65 | 34 - 44 mm

Notas
La serie de prensaestopas con rosca PG está disponible en varios códigos de color RAL. Los prensaestopas de poliamida tamaño PG48 no están cubiertos por el certificado UR.

Especificaciones técnicas

• Materiales: Poliamida PA6 V2 (tuerca, cuerpo); anillo de estanqueidad: TPV
• Rosca de conexión: PG (DIN 40430)
• Clase de protección: IP68, 5 bar (con junta tórica)
• Rango de temperatura: -20 °C a +100 °C (estándar); corto plazo -30 °C a +150 °C
• Propiedades: protección antivibración, resistencia a UV bajo pedido, fácil montaje, libre de halógenos
• Tamaños y rangos de sujeción disponibles: PG7 (3 - 6,5 mm), PG9 (4 - 8 mm), PG11 (5 - 10 mm), PG13,5 (4 - 10 mm y variante 6 - 12 mm), PG16 (10 - 14 mm), PG21 (9 - 17 mm y variante 13 - 18 mm), PG29 (18 - 25 mm), PG36 (22 - 32 mm), PG42 (30 - 38 mm), PG48 (34 - 44 mm)
• Múltiples códigos/tipos por tamaño (ej.: familias ORG / ORL / ORB indicadas por tamaño PG)
