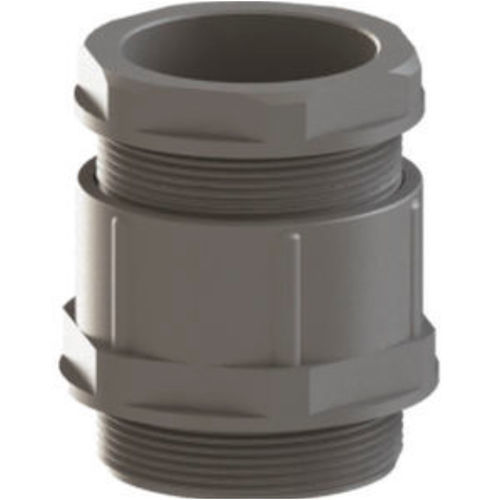

Prensaestopas para cables planos KMRG 17

de poliamidade PA6IP54

Nombre del producto
Prensaestopas de poliamida, tipo plano con sello cerrado para entrada de cables resistente al polvo y alivio de esfuerzo en armarios eléctricos. Disponible en series de rosca métricas y PG con varias gamas de apriete y códigos de color.

Composición / Componentes principales

• Tuerca: Poliamida PA6 V2 (opcionalmente reforzada PA6 V2 + 30% GF)
• Anillo de sellado: TPV
• Arandela: Poliestireno
• Cuerpo del prensaestopas: Poliamida PA6 V2
• Rosca de conexión: Métrica (EN 60423) y PG (DIN 40430)

Datos técnicos (roscas, códigos y dimensiones)
M 12 x 1,5 — Código gris: KMRG 17 — Código gris claro: KMRL 17 — Código negro: KMRB 17 — H (mm): 21 — GL (mm): 8 — Llave (mm): 15 — Rango de apriete (mm): 3,5 - 6
M 16 x 1,5 — Código gris: KMRG 18 — Código gris claro: KMRL 18 — Código negro: KMRB 18 — H (mm): 22 — GL (mm): 8 — Llave (mm): 19 — Rango de apriete (mm): 4,5 - 7
M 16 x 1,5 — Código gris: KMRG 19 — Código gris claro: KMRL 19 — Código negro: KMRB 19 — H (mm): 22 — GL (mm): 8 — Llave (mm): 22 — Rango de apriete (mm): 6 - 9
M 20 x 1,5 — Código gris: KMRG 20 — Código gris claro: KMRL 20 — Código negro: KMRB 20 — H (mm): 26 — GL (mm): 9 — Llave (mm): 24 — Rango de apriete (mm): 8 - 13
M 20 x 1,5 — Código gris: KMRG 21 — Código gris claro: KMRL 21 — Código negro: KMRB 21 — H (mm): 28 — GL (mm): 10 — Llave (mm): 27 — Rango de apriete (mm): 11 - 14
M 25 x 1,5 — Código gris: KMRG 22 — Código gris claro: KMRL 22 — Código negro: KMRB 22 — H (mm): 32 — GL (mm): 11 — Llave (mm): 33 — Rango de apriete (mm): 14 - 18

Serie de roscas PG:
PG 7 — Código gris: KRG 11 — Código gris claro: KRL 11 — Código negro: KRB 11 — H (mm): 21 — GL (mm): 8 — Llave (mm): 15 — Rango de apriete (mm): 3,5 - 6
PG 9 — Código gris: KRG 12 — Código gris claro: KRL 12 — Código negro: KRB 12 — H (mm): 22 — GL (mm): 8 — Llave (mm): 19 — Rango de apriete (mm): 4,5 - 7
PG 11 — Código gris: KRG 13 — Código gris claro: KRL 13 — Código negro: KRB 13 — H (mm): 22 — GL (mm): 8 — Llave (mm): 22 — Rango de apriete (mm): 6 - 9
PG 13,5 — Código gris: KRG 14 — Código gris claro: KRL 14 — Código negro: KRB 14 — H (mm): 26 — GL (mm): 9 — Llave (mm): 24 — Rango de apriete (mm): 8 - 13
PG 16 — Código gris: KRG 15 — Código gris claro: KRL 15 — Código negro: KRB 15 — H (mm): 28 — GL (mm): 10 — Llave (mm): 27 — Rango de apriete (mm): 11 - 14
PG 21 — Código gris: KRG 16 — Código gris claro: KRL 16 — Código negro: KRB 16 — H (mm): 32 — GL (mm): 11 — Llave (mm): 33 — Rango de apriete (mm): 14 - 18
PG 29 — Código gris: KRG 17 — Código gris claro: KRL 17 — Código negro: KRB 17 — H (mm): 35 — GL (mm): 11 — Llave (mm): 42 — Rango de apriete (mm): 18 - 25
PG 36 — Código gris: KRG 18 — Código gris claro: KRL 18 — Código negro: KRB 18 — H (mm): 39 — GL (mm): 13 — Llave (mm): 53 — Rango de apriete (mm): 25 - 32

Características / Especificaciones técnicas

• Materiales: tuerca y cuerpo en Poliamida PA6 V2; tuerca opcionalmente reforzada (PA6 V2 + 30% GF)
• Material del anillo de sellado: TPV
• Material de la arandela: Poliestireno
• Roscas de conexión: Métrica (EN 60423) y PG (DIN 40430)
• Clase de protección: IP54
• Rango de temperatura de funcionamiento: -20 °C a +100 °C
• Colores/códigos disponibles por tamaño (Gris RAL 7001 / Gris claro RAL 7035 / Negro RAL 9005)
• Resistente al polvo con sello especial; resistencia UV disponible bajo pedido
• Diseño y apriete tipo DIN; montaje sencillo
• Amplia gama de rangos de apriete según rosca/tamaño (ver tabla de datos técnicos)
