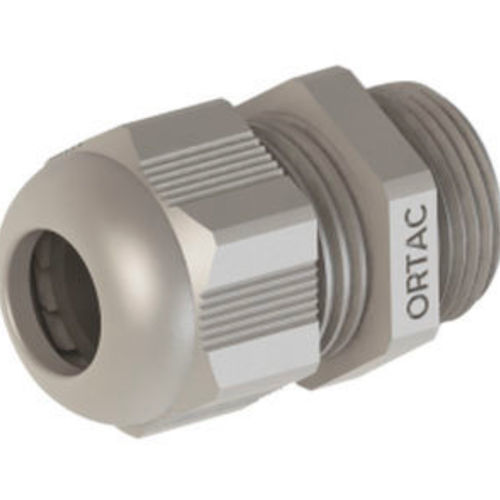

Prensaestopas de poliamida OMRV series

de PAde PA6resistente a las vibraciones

Descripción general
Entradas de cable de poliamida con clase de protección contra incendios V0 según UL94. Disponibles con roscas de conexión métricas (EN 60423) y PG (DIN 40430). Diseñadas para IP68 5 bar (con O-ring), aplicaciones antivibración, construcción sin halógenos y montaje sencillo. Resistencia a UV disponible bajo petición.

Materiales

• Tuerca de cierre: Poliamida PA6 V0-UL94
• Anillo de sellado: TPV
• Cuerpo de prensaestopas: Poliamida PA6 V0-UL94

Propiedades clave

• Clase de protección contra el fuego V0 según UL94
• Clase de protección: IP68 5 bar (con O-ring)
• Protección antivibración
• Resistencia a UV disponible bajo petición
• Fácil de montar
• Libre de halógenos
• Opciones de rango de temperatura mostradas en los datos técnicos

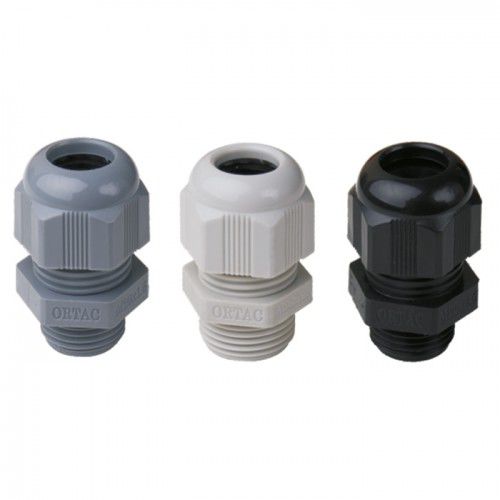

• Disponible en múltiples tamaños de rosca y códigos de color (Gris RAL 7001, Gris claro RAL 7035, Negro RAL 9005)

Datos técnicos
Tabla de prensaestopas con rosca Métrica / PG (columnas: Rosca | Código Gris (RAL 7001) | Código Gris claro (RAL 7035) | Código Negro (RAL 9005) | H mm | GL mm | Llave mm | Rango de apriete mm):
M 12 x 1,5 | OMRGV 01 | OMRLV 01 | OMRBV 01 | 24 | 8 | 15 | 3 - 6,5
M 16 x 1,5 | OMRGV 02 | OMRLV 02 | OMRBV 02 | 28 | 8 | 19 | 4 - 8
M 16 x 1,5 | OMRGV 03 | OMRLV 03 | OMRBV 03 | 29 | 10 | 22 | 5 - 10
M 20 x 1,5 | OMRGV 04RS | OMRLV 04RS | OMRBV 04RS | 29 | 10 | 24 | 4 - 10
M 20 x 1,5 | OMRGV 04 | OMRLV 04 | OMRBV 04 | 29 | 10 | 24 | 6 - 12
M 20 x 1,5 | OMRGV 05 | OMRLV 05 | OMRBV 05 | 33 | 10 | 27 | 10 - 14
M 25 x 1,5 | OMRGV 06RS | OMRLV 06RS | OMRBV 06RS | 38 | 10 | 33 | 9 - 17
M 25 x 1,5 | OMRGV 06 | OMRLV 06 | OMRBV 06 | 38 | 10 | 33 | 13 - 18
M 32 x 1,5 | OMRGV 07 | OMRLV 07 | OMRBV 07 | 41 | 10 | 42 | 18 - 25
M 40 x 1,5 | OMRGV 08 | OMRLV 08 | OMRBV 08 | 51 | 10 | 53 | 22 - 32
M 50 x 1,5 | OMRGV 09 | OMRLV 09 | OMRLV 09 | 53 | 18 | 60 | 30 - 38
M 63 x 1,5 | OMRGV 10 | OMRLV 10 | OMRBV 10 | 55 | 18 | 65 | 34 - 44

Variantes con rosca PG (columnas: Rosca | Código OR Gris | Código OR Gris claro | Código OR Negro | H mm | GL mm | Llave mm | Rango de apriete mm):
PG 7 | ORGV 01 | ORLV 01 | ORBV 01 | 24 | 8 | 15 | 3 - 6,5
PG 9 | ORGV 02 | ORLV 02 | ORBV 02 | 28 | 8 | 19 | 4 - 8
PG 11 | ORGV 03 | ORLV 03 | ORBV 03 | 29 | 8 | 22 | 5 - 10
PG 13,5 | ORGV 04RS | ORLV 04RS | ORBV 04RS | 29 | 9 | 24 | 4 - 10
PG 13,5 | ORGV 04 | ORLV 04 | ORBV 04 | 29 | 9 | 24 | 6 - 12
PG 16 | ORGV 05 | ORLV 05 | ORBV 05 | 33 | 9 | 27 | 10 - 14
PG 21 | ORGV 06RS | ORLV 06RS | ORBV 06RS | 38 | 11 | 33 | 9 - 17
PG 21 | ORGV 06 | ORLV 06 | ORBV 06 | 38 | 11 | 33 | 13 - 18
PG 29 | ORGV 07 | ORLV 07 | ORBV 07 | 41 | 11 | 42 | 18 - 25
PG 36 | ORGV 08 | ORLV 08 | ORBV 08 | 51 | 13 | 53 | 22 - 32
PG 42 | ORGV 09 | ORLV 09 | ORBV 09 | 53 | 13 | 60 | 30 - 38
PG 48 | ORGV 10 | ORLV 10 | ORBV 10 | 55 | 14 | 65 | 34 - 44

Especificaciones técnicas

• Tuerca de cierre: Poliamida PA6 V0-UL94
• Anillo de sellado: TPV
• Cuerpo: Poliamida PA6 V0-UL94
• Rosca de conexión: Métrica (EN 60423) / PG (DIN 40430)
• Clase de protección: IP68 5 bar (con O-ring)
• Ejemplos de rango de temperatura: +100 °C / -30 °C o +150 °C según datos técnicos
• Protección contra incendios: V0 según UL94
• Protección antivibración
• Resistencia UV disponible bajo petición
• Fácil montaje
• Libre de halógenos
• Disponible en múltiples tamaños de rosca y códigos de color (Gris RAL 7001, Gris claro RAL 7035, Negro RAL 9005) con rangos de apriete específicos listados en los datos técnicos
