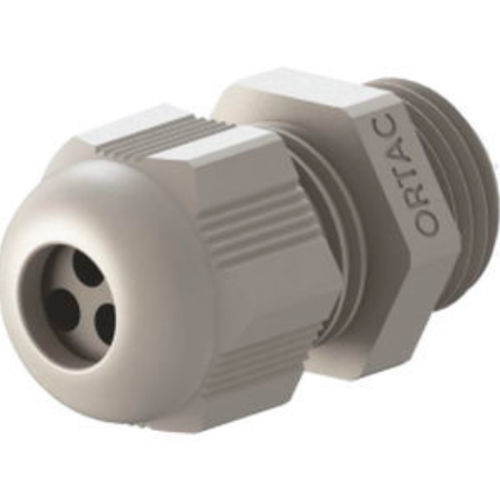

Prensaestopas de poliamida OMRG 02A3

de PA6IP65métrico

Nombre del producto
Prensaestopas de poliamida para cables multiperforados y de abertura plana, rosca métrica

Materiales y características generales
Tuerca de cierre: Poliamida PA6 V2
Anillo de sellado: junta especial TPV para cables multi / planos
Cuerpo del prensaestopas: Poliamida PA6 V2
Rosca de conexión: Métrica (EN 60423)
Clase de protección: IP65
Rango de temperatura: 20 °C +100 °C / -30 °C +150 °C

• Para cables multi o planos
• Protección antivibraciones
• Resistente a UV
• Fácil de montar
• Libre de halógenos

Datos técnicos - Prensas de cable rosca métrica (selección de códigos y número de orificios disponibles)

• M 16 x 1,5: OMRG 02A3 / OMRL 02A3 / OMRB 02A3 — 2 orificios, C = 3 mm
• M 16 x 1,5: OMRG 02B3 / OMRL 02B3 / OMRB 02B3 — 3 orificios, C = 3 mm
• M 16 x 1,5: OMRG 02C3 / OMRL 02C3 / OMRB 02C3 — 4 orificios, C = 3 mm
• M 16 x 1,5: OMRG 03A5 / OMRL 03A5 / OMRB 03A5 — 2 orificios, C = 5 mm
• M 16 x 1,5: OMRG 03B5 / OMRL 03B5 / OMRB 03B5 — 3 orificios, C = 5 mm
• M 20 x 1,5: OMRG 04A6 / OMRL 04A6 / OMRB 04A6 — 2 orificios, C = 6 mm
• M 20 x 1,5: OMRG 04B5 / OMRL 04B5 / OMRB 04B5 — 3 orificios, C = 5 mm
• M 20 x 1,5: OMRG 05A7 / OMRL 05A7 / OMRB 05A7 — 2 orificios, C = 7 mm
• M 20 x 1,5: OMRG 05B6 / OMRL 05B6 / OMRB 05B6 — 3 orificios, C = 6 mm
• M 20 x 1,5: OMRG 05C5 / OMRL 05C5 / OMRB 05C5 — 4 orificios, C = 5 mm
• M 25 x 1,5: OMRG 06A5 / OMRL 06A5 / OMRB 06A5 — 2 orificios, C = 5 mm
• M 25 x 1,5: OMRG 06A9 / OMRL 06A9 / OMRB 06A9 — 2 orificios, C = 9 mm
• M 25 x 1,5: OMRG 06B5 / OMRL 06B5 / OMRB 06B5 — 3 orificios, C = 5 mm
• M 25 x 1,5: OMRG 06B8 / OMRL 06B8 / OMRB 06B8 — 3 orificios, C = 8 mm
• M 20 x 1,5: OMRG 06C7 / OMRL 06C7 / OMRB 06C7 — 4 orificios, C = 7 mm
• M 25 x 1,5: OMRG 06G4 / OMRL 06G4 / OMRB 06G4 — 8 orificios, C = 4 mm
• M 32 x 1,5: OMRG 07C9 / OMRL 07C9 / OMRB 07C9 — 4 orificios, C = 9 mm
• M 32 x 1,5: OMRG 0703 / OMRL 0703 / OMRB 0703 — 16 orificios, C = 3 mm

Datos técnicos - Abertura plana métrica (selección)

• M 20 x 1,5: YMRG 05 / YMRL 05 / YMRB 05 — A = 7 mm, B = 13 mm
• M 20 x 1,5: YMRG 06 / YMRL 06 / YMRB 06 — A = 5 mm, B = 17 mm
• M 32 x 1,5: YMRG 07 / YMRL 07 / YMRB 07 — A = 8 mm, B = 22 mm
• M 40 x 1,5: YMRG 08 / YMRL 08 / YMRB 08 — A = 5,5 mm, B = 28 mm
• M 40 x 1,5: YMRG 08A / YMRL 08A / YMRB 08A — A = 10 mm, B = 28 mm
• M 50 x 1,5: YMRG 09 / YMRL 09 / YMRB 09 — A = 12 mm, B = 33 mm

Documentos y planos disponibles
Ficha técnica y dibujo técnico disponibles (referenciados en la página del producto).

Características / Especificaciones técnicas

• Materiales: Poliamida PA6 V2 para tuerca y cuerpo
• Estanqueidad: junta especial TPV para cables multi / planos
• Estándar de rosca: Métrica (EN 60423)
• Clase de protección: IP65
• Rango de temperatura: 20 °C +100 °C / -30 °C +150 °C
• Aplicable a: cables multi o planos
• Funciones: protección antivibraciones, resistencia UV, montaje sencillo, sin halógenos
• Variantes disponibles: varias medidas de rosca (M16, M20, M25, M32, M40, M50) y configuraciones de orificios/fendas con códigos de producto (series OMRG / OMRL / OMRB y YMRG / YMRL / YMRB)
