Centro de mecanizado 5 ejes ACTIVE MEGA
universalpara aceropara aluminio

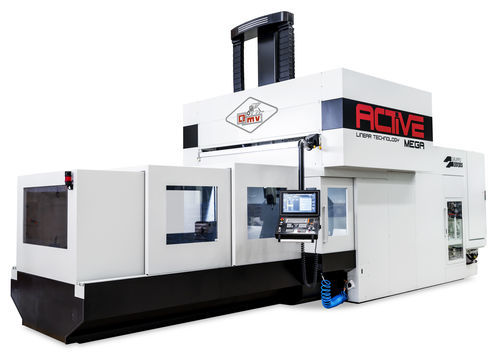

Centro de mecanizado 5 ejes - ACTIVE MEGA - Parpas - universal / para acero / para aluminio
Centro de mecanizado 5 ejes - ACTIVE MEGA - Parpas - universal / para acero / para aluminio
Centro de mecanizado 5 ejes - ACTIVE MEGA - Parpas - universal / para acero / para aluminio - imagen - 2
Centro de mecanizado 5 ejes - ACTIVE MEGA - Parpas - universal / para acero / para aluminio - imagen - 3
Centro de mecanizado 5 ejes - ACTIVE MEGA - Parpas - universal / para acero / para aluminio - imagen - 4
Centro de mecanizado 5 ejes - ACTIVE MEGA - Parpas - universal / para acero / para aluminio - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
universal
Material mecanizado
para acero, para aluminio, de aleación de aluminio, para aleación de titanio, para aleación ligera, para acero inoxidable, para compuestos
Estructura
con pórtico fijo, con mesa móvil
Nariz del husillo
HSK-63-A, ISO 40, HSK-100-A
Otra función
de fresado
Aplicaciones
para perfiles de aluminio, para piezas de gran tamaño, para la industria del automóvil, para hileras, para la industria aeroespacial, para la aeronáutica, para la industria del molde, para la industria del aluminio, para la industria aeronáutica, para titanio
Otras características
de alta velocidad, de alta eficacia, de alta productividad, con gran velocidad de avance, de alta precisión, de gran rigidez, de motor lineal, con carga automatizada, con cambiador automático de herramienta
Carrera X

Máx.: 4.200 mm
(165,35 in)

Mín.: 2.200 mm
(86,61 in)

Carrera Y

2.050 mm
(80,71 in)

Carrera Z

1.100 mm
(43,31 in)

Velocidad de rotación

Máx.: 22.000 rpm
(138.230 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

Máx.: 47 kW
(63,9 hp)

Mín.: 0 kW
(0 hp)

Velocidad de avance del eje X

Máx.: 60.000 mm/min
(39,37 in/s)

Mín.: 0 mm/min
(0 in/s)

Velocidad de avance del eje Y

Máx.: 60.000 mm/min
(39,37 in/s)

Mín.: 0 mm/min
(0 in/s)

Velocidad de avance del eje Z

Máx.: 60.000 mm/min
(39,37 in/s)

Mín.: 0 mm/min
(0 in/s)

Descripción

Resumen ACTIVE MEGA es un centro de mecanizado con motores lineales, pórtico fijo y mesa móvil, diseñado para mecanizados de alta dinámica en piezas de gran volumen. Es el modelo más grande de la gama ACTIVE, concebido para ofrecer precisión y rendimiento dinámico en componentes de gran tamaño. El diseño mediante análisis por elementos finitos optimiza la rigidez estructural y reduce las vibraciones, mejorando el acabado y la productividad del ciclo de mecanizado.

Diseño y movimiento La máquina está equipada con accionamientos de ejes por motores lineales para desplazamientos rápidos, fluidos y sin desgaste mecánico. Estructura de pórtico fijo con mesa móvil que proporciona un amplio campo de trabajo manteniendo contenida la huella en planta. Estabilización térmica del carro y bajos rozamientos en los ejes para altas aceleraciones y repetibilidad.

Almacén de herramientas y sistema de virutas Almacén de herramientas configurable y situado fuera del campo de trabajo. Evacuación de virutas mediante sinfines que alimentan un transportador de arrastre con salida lateral. La carcasa en túnel deja libre la mesa para la carga/descarga y garantiza fácil accesibilidad al área de trabajo.

Integración y automatización Amplias posibilidades de paletización y diversas integraciones con sistemas de producción flexible (FMS). Diseñado para mecanizados 3 y 5 ejes de alta velocidad, apto para integración en sistemas automatizados y procesos no supervisados, ofreciendo equilibrio entre prestaciones dinámicas y estabilidad geométrica.

Aplicaciones
  • Automoción
  • Aviación
  • Ingeniería general
  • Generación de energía
  • Espacio

Puntos de valor principales
  • Accionamientos de ejes con motores lineales para alta dinámica
  • Estructura de pórtico fijo con mesa móvil
  • Amplio campo de trabajo con huella en planta contenida
  • Estabilización térmica del carro
  • Versatilidad en el utillaje del área de trabajo
  • Acceso ergonómico al área de trabajo

Cabezas y soluciones disponibles
  • TET — cabeza universal continua de posicionamiento con motor-mandrino
  • TWE — cabeza en horquilla con motor-mandrino
  • TUB — cabeza birotativa con motor-mandrino

Documentación Folleto disponible bajo petición (documentación técnica y folleto del producto).

Especificaciones técnicas
  • Denominación comercial: ACTIVE MEGA
  • Tipo: centro de mecanizado con motores lineales, pórtico fijo y mesa móvil
  • Recorrido longitudinal: 2.200 • 3.200 • 4.200 mm
  • Recorrido transversal: 2.050 mm
  • Recorrido vertical: 1.100 mm
  • Avances rápidos: 0 ÷ 60.000 mm/min (valor indicativo de catálogo)
  • Mandrino: hasta 47 kW • 190 Nm • 22.000 rpm (variantes disponibles)
  • Velocidad de mandrino (variantes): hasta 18.000 rpm y hasta 22.000 rpm según configuración
  • Cono de mandrino (opciones): HSK-63A • ISO40 • HSK-100A • ISO50 (según versión)
  • Accionamientos: motores lineales en los ejes para altas aceleraciones y baja desgaste
  • Almacén de herramientas: configurable, ubicado fuera del área de trabajo
  • Sistema de virutas: sinfines + transportador de arrastre con salida lateral
  • Aplicaciones típicas: aeroespacial, generación de energía, moldes, mecánica de precisión, automoción
