Centro de mecanizado 5 ejes ROLLER MEGA
6 ejesuniversalpara acero

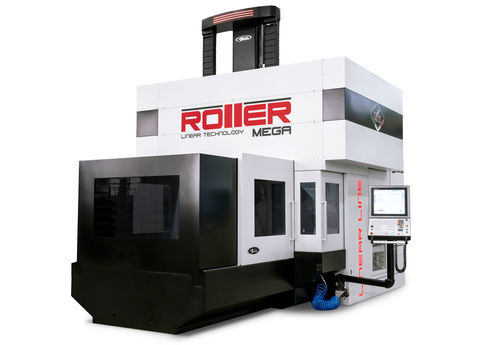

Centro de mecanizado 5 ejes - ROLLER MEGA - Parpas - 6 ejes / universal / para acero
Centro de mecanizado 5 ejes - ROLLER MEGA - Parpas - 6 ejes / universal / para acero
Centro de mecanizado 5 ejes - ROLLER MEGA - Parpas - 6 ejes / universal / para acero - imagen - 2
Centro de mecanizado 5 ejes - ROLLER MEGA - Parpas - 6 ejes / universal / para acero - imagen - 3
Centro de mecanizado 5 ejes - ROLLER MEGA - Parpas - 6 ejes / universal / para acero - imagen - 4
Centro de mecanizado 5 ejes - ROLLER MEGA - Parpas - 6 ejes / universal / para acero - imagen - 5
Centro de mecanizado 5 ejes - ROLLER MEGA - Parpas - 6 ejes / universal / para acero - imagen - 6
Centro de mecanizado 5 ejes - ROLLER MEGA - Parpas - 6 ejes / universal / para acero - imagen - 7
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes, 6 ejes
Orientación del husillo
universal
Material mecanizado
para acero, para aluminio, de aleación de aluminio, para aleación de titanio, para aleación ligera, para acero inoxidable, para compuestos
Estructura
con pórtico fijo, con mesa giratoria inclinada
Otra función
de fresado, de taladrado, de torneado, de rectificado
Aplicaciones
para la aeronáutica, para perfiles de aluminio, para piezas de gran tamaño, para la industria del automóvil, para hileras, para la industria aeroespacial, para la industria del molde, para turbina de gas, para la industria del aluminio, para la industria aeronáutica, para titanio, para rotores de generadores
Otras características
de alta velocidad, de alta eficacia, de alta productividad, con gran velocidad de avance, de gran rigidez, de alta potencia, de motor lineal, con carga automatizada, con cambiador automático de herramienta, con cambiador de paletas
Carrera X

2.050 mm
(80,71 in)

Carrera Y

2.050 mm
(80,71 in)

Carrera Z

1.100 mm
(43,31 in)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 22.000 rpm
(138.230 rad.min-1)

Potencia

Mín.: 0 kW
(0 hp)

Máx.: 47 kW
(63,9 hp)

Velocidad de avance del eje X

Mín.: 0 mm/min
(0 in/s)

Máx.: 60.000 mm/min
(39,37 in/s)

Velocidad de avance del eje Y

Mín.: 0 mm/min
(0 in/s)

Máx.: 60.000 mm/min
(39,37 in/s)

Velocidad de avance del eje Z

Mín.: 0 mm/min
(0 in/s)

Máx.: 60.000 mm/min
(39,37 in/s)

Descripción

DescripciónCentro de trabajo de alta velocidad con motores lineales, pórtico fijo y mesa giratoria de fresado/torneado. ROLLER MEGA es el modelo tope de la familia ROLLER, diseñado para responder a necesidades de alta capacidad de carga, precisión y automatización. Equipado con motores lineales para garantizar máxima dinámica y repetibilidad en el tiempo. La configuración con mesa giratoria de fresado/torneado permite mecanizados simultáneos a 5 ejes y está indicada para componentes de gran tamaño, simétricos o complejos típicos de los sectores aeroespacial, generación de energía, utillajes y mecánica de precisión.

Diseño y eficienciaEl diseño asistido por FEM optimiza la rigidez estructural de los componentes, eliminando vibraciones durante el mecanizado; bajos rozamientos y altas aceleraciones de los ejes aseguran un rendimiento dinámico destacado tanto en acabado como en desbaste, mejorando la economía del ciclo de mecanizado.

Automatización y accesibilidadMáquina equipada con almacén de herramientas configurable y ubicado fuera del campo de trabajo; evacuación de virutas mediante tornillos hacia un transportador de virutas dragante con salida lateral. Cerramiento con apertura en túnel que deja libre la mesa para carga/descarga, permitiendo fácil accesibilidad al área de trabajo. Amplias posibilidades de paletizado y diversas soluciones de integración en sistemas de producción flexibles.

Principales características y ventajas
  • Estructura de pórtico fijo y mesa móvil
  • Configuración con soluciones torno/fresa para multitasking
  • Accionamientos de ejes con motores lineales para máxima dinámica
  • Estabilización térmica del carro
  • Amplio acceso al área de trabajo
  • Posibilidad de paletizado e integración en sistemas FMS

Aplicaciones típicas
  • Automoción
  • Aviación
  • Ingeniería general
  • Generación de energía
  • Espacio

Características / especificaciones técnicas
  • Recorrido longitudinal: 2.050 mm
  • Recorrido transversal: 2.050 mm
  • Recorrido vertical: 1.100 mm
  • Avances: 0 ÷ 60.000 mm/1`
  • Husillo (ejemplos de configuración): up to 47 Kw • 190 Nm • 22.000 rpm
  • Husillo (otras configuraciones): 47 Kw • 18.000 rpm (indicaciones variables según la cabeza)
  • Cono husillo: HSK-63A • ISO40 • HSK-100A
  • Configuración mesa: mesa giratoria de fresado/torneado para mecanizados simultáneos a 5 ejes
  • Almacén de herramientas: configurable y posicionado fuera del campo de trabajo
  • Evacuación de virutas: tornillos + transportador de virutas dragante con salida lateral
  • Accesibilidad: cerramiento con apertura en túnel que libera la mesa para carga/descarga
  • Diseño estructural: optimización FEM para elevada rigidez y reducción de vibraciones
