Centro de mecanizado 5 ejes ACTIVE FIVE
universalpara aceropara aluminio

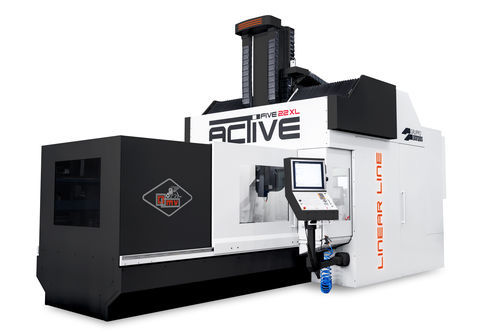

Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio - imagen - 2
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio - imagen - 3
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio - imagen - 4
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio - imagen - 5
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio - imagen - 6
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio - imagen - 7
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio - imagen - 8
Centro de mecanizado 5 ejes - ACTIVE FIVE - Parpas - universal / para acero / para aluminio - imagen - 9
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
universal
Material mecanizado
para acero, para aluminio, de aleación de aluminio, para aleación de titanio, para aleación ligera, para acero inoxidable, para compuestos
Estructura
con pórtico fijo, con mesa móvil
Nariz del husillo
HSK-63-A
Otra función
de fresado
Otras características
de alta velocidad, de alta eficacia, de alta productividad, con gran velocidad de avance, de alta precisión, de gran rigidez, de alta potencia, de motor lineal, con carga automatizada, con cambiador automático de herramienta
Carrera X

Máx.: 4.000 mm
(157,48 in)

Mín.: 2.200 mm
(86,61 in)

Carrera Y

2.030 mm
(79,92 in)

Carrera Z

1.000 mm
(39,37 in)

Velocidad de rotación

Máx.: 22.000 rpm
(138.230 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

Máx.: 47 kW
(63,9 hp)

Mín.: 0 kW
(0 hp)

Velocidad de avance del eje X

Máx.: 60.000 mm/min
(39,37 in/s)

Mín.: 0 mm/min
(0 in/s)

Velocidad de avance del eje Y

Máx.: 60.000 mm/min
(39,37 in/s)

Mín.: 0 mm/min
(0 in/s)

Velocidad de avance del eje Z

Máx.: 60.000 mm/min
(39,37 in/s)

Mín.: 0 mm/min
(0 in/s)

Descripción

Descripción general
Centro de mecanizado 5 ejes con motores lineales, pórtico fijo y mesa móvil diseñado para trabajos 5 ejes de alta velocidad. Diseñado para garantizar alta dinámica, precisión y fiabilidad; apto para componentes de geometría compleja en los sectores aeroespacial, moldes, generación de energía y mecánica de precisión.

Características principales
Motorización en todos los ejes con motores lineales para movimientos rápidos, fluidos y sin desgaste. Estructura rígida optimizada con análisis FEM para reducir/eliminar vibraciones durante el mecanizado. Bajos rozamientos y altas aceleraciones de eje para un alto rendimiento dinámico en acabado y desbaste, mejorando la economía de todo el ciclo de mecanizado.

Detalles de diseño y funcionamiento
Almacén de herramientas configurable y situado fuera del área de trabajo. Evacuación de virutas mediante sinfines con transportador dragante y salida lateral. Carenado con apertura tipo túnel que deja libre la mesa para carga/descarga de la pieza y facilita el acceso al área de trabajo.

Flexibilidad e integración
Amplias posibilidades de paletización con diversas soluciones e integraciones en sistemas de producción flexible. Preparado para automatización y aplicaciones multitarea, ofreciendo velocidad, precisión y flexibilidad en una sola máquina.

Aplicaciones
  • Automoción
  • Aviación
  • Ingeniería general
  • Generación de energía
  • Espacio

Características / especificaciones técnicas
  • Arquitectura: pórtico fijo y mesa móvil
  • Motorización: accionamientos con motores lineales en todos los ejes
  • Recorrido longitudinal: 2.200 • 3.000 • 4.000 mm
  • Recorrido transversal: 2.030 mm
  • Recorrido vertical: 1.000 mm
  • Avances: 0 ÷ 60.000 mm/min
  • Husillo: hasta 47 kW • 190 Nm • 22.000 rpm
  • Cono del husillo: HSK-63A
  • Almacén de herramientas: configurable, ubicado fuera del área de trabajo
  • Evacuación de virutas: sinfines + transportador dragante con salida lateral
  • Acceso al área de trabajo: carenado con apertura tipo túnel para acceso libre a la mesa
  • Predisposición: soluciones para paletización e integración en sistemas de producción flexibles
