Centro de mecanizado con 5 ejes ROLLER
6 ejesuniversalpara acero

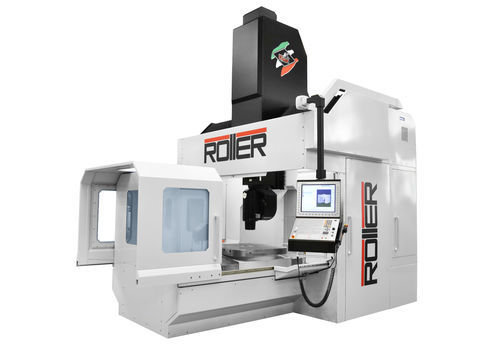

Centro de mecanizado con 5 ejes - ROLLER - Parpas - 6 ejes / universal / para acero
Centro de mecanizado con 5 ejes - ROLLER - Parpas - 6 ejes / universal / para acero
Centro de mecanizado con 5 ejes - ROLLER - Parpas - 6 ejes / universal / para acero - imagen - 2
Centro de mecanizado con 5 ejes - ROLLER - Parpas - 6 ejes / universal / para acero - imagen - 3
Centro de mecanizado con 5 ejes - ROLLER - Parpas - 6 ejes / universal / para acero - imagen - 4
Centro de mecanizado con 5 ejes - ROLLER - Parpas - 6 ejes / universal / para acero - imagen - 5
Centro de mecanizado con 5 ejes - ROLLER - Parpas - 6 ejes / universal / para acero - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
con 5 ejes, 6 ejes
Orientación del husillo
universal
Material mecanizado
para acero, para aluminio, de aleación de aluminio, para aleación de titanio, para aleación ligera, para acero inoxidable, para compuestos
Estructura
con pórtico fijo, con mesa giratoria inclinada
Nariz del husillo
HSK-63-A
Otra función
de fresado, de taladrado, de torneado, de rectificado
Aplicaciones
para perfiles de aluminio, para perfiles, para la industria del automóvil, para hileras, para la industria aeroespacial, para la aeronáutica, para la industria del molde, para la industria del aluminio, para la industria aeronáutica, para titanio, para turbina de gas
Otras características
de alta velocidad, de alta eficacia, de alta productividad, compacto, de alta precisión, de gran rigidez, con carga automatizada, con cambiador automático de herramienta, con cambiador de paletas, de producción
Carrera X

Máx.: 2.000 mm
(78,74 in)

Mín.: 1.200 mm
(47,24 in)

Carrera Y

Máx.: 2.030 mm
(79,92 in)

Mín.: 1.800 mm
(70,87 in)

Carrera Z

1.000 mm
(39,37 in)

Velocidad de rotación

Máx.: 22.000 rpm
(138.230 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Potencia

Máx.: 47 W
(0,06 hp)

Mín.: 0 W
(0 hp)

Velocidad de avance del eje X

Máx.: 30.000 mm/min
(19,69 in/s)

Mín.: 0 mm/min
(0 in/s)

Velocidad de avance del eje Y

Máx.: 30.000 mm/min
(19,69 in/s)

Mín.: 0 mm/min
(0 in/s)

Velocidad de avance del eje Z

Máx.: 30.000 mm/min
(19,69 in/s)

Mín.: 0 mm/min
(0 in/s)

Descripción

Descripción
ROLLER es un centro de trabajo 5 ejes con pórtico fijo y mesa móvil giratoria, diseñado para ofrecer un equilibrio ideal entre rendimiento, fiabilidad y accesibilidad. Garantiza movimientos fluidos y precisos y es adecuado para mecanizados 5 ejes en componentes cilíndricos, simétricos o de geometría compleja.

El diseño, optimizado mediante análisis FEM, mejora la rigidez estructural y contribuye a la eliminación de vibraciones durante el mecanizado. Los bajos coeficientes de fricción y las altas aceleraciones de los ejes proporcionan un rendimiento dinámico destacado tanto en acabado como en desbaste, favoreciendo la economía del ciclo de trabajo.

La máquina dispone de un almacén de herramientas configurable, situado fuera del campo de trabajo. La evacuación de virutas se realiza mediante sinfines que transportan las virutas a un transportador dragante con salida lateral. El cerramiento con apertura en túnel deja libre la mesa para la carga/descarga y permite un fácil acceso a la zona de trabajo.

Aplicaciones
  • Automoción
  • Aeronáutica
  • Ingeniería general
  • Generación de energía
  • Espacio

Características / puntos fuertes
  • Estructura con pórtico fijo y mesa móvil
  • Configuración con soluciones torno/fresado
  • Versatilidad en los sistemas de sujeción del área de trabajo
  • Amplio acceso al área de trabajo
  • Posibilidad de paletización e integración en sistemas de producción flexibles
  • Almacén de herramientas posicionado fuera del campo de trabajo
  • Evacuación de virutas mediante sinfines y transportador dragante con salida lateral
  • Cerramiento con apertura en túnel para facilitar la carga/descarga
  • Compacta y versátil, adecuada para celdas automatizadas y ciclos de producción flexibles

Características / especificaciones técnicas
  • Carrera longitudinal: 1.200 mm
  • Carrera transversal: 1.800 mm
  • Carrera vertical: 1.000 mm
  • Avances: 0 ÷ 30.000 mm/1`
  • Husillo: hasta 47 kW • 190 Nm • 22.000 rpm
  • Cono de husillo: HSK-63A
  • Par (indicación): 117 Nm (valor presente en la documentación de la página)
  • Potencia (indicación): 37 kW (valor presente en la documentación de la página)
  • Velocidad del husillo (indicación): 22.000 rpm
  • Almacén de herramientas: configurable, posicionado fuera del campo de trabajo
  • Sistemas de evacuación de virutas: sinfines + transportador dragante con salida lateral
