Centro de mecanizado 5 ejes ROLLER XL
6 ejesuniversalpara acero

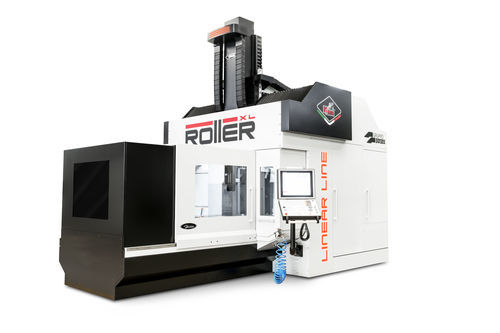

Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero
Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero
Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero - imagen - 2
Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero - imagen - 3
Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero - imagen - 4
Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero - imagen - 5
Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero - imagen - 6
Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero - imagen - 7
Centro de mecanizado 5 ejes - ROLLER XL - Parpas - 6 ejes / universal / para acero - imagen - 8
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes, 6 ejes
Orientación del husillo
universal
Material mecanizado
para acero, para aluminio, de aleación de aluminio, para aleación de titanio, para aleación ligera, para acero inoxidable, para compuestos
Estructura
con pórtico fijo, con mesa giratoria inclinada
Nariz del husillo
HSK-63-A
Otra función
de fresado, de taladrado, de torneado, de rectificado
Aplicaciones
para piezas de gran tamaño, para la industria del automóvil, para perfiles de aluminio, para hileras, para la industria aeroespacial, para la aeronáutica, para la industria del molde, para la industria del aluminio, para la industria aeronáutica, para titanio, para rotores de generadores, para la industria del acero, para orificios profundos, para turbina de gas
Otras características
de alta velocidad, de alta eficacia, con cinta transportadora, de alta productividad, con gran velocidad de avance, compacto, de alta precisión, con cambiador de herramientas, de gran rigidez, de alta potencia, de motor lineal, con carga automatizada, con cambiador de palets
Carrera X

2.050 mm
(80,71 in)

Carrera Y

2.030 mm
(79,92 in)

Carrera Z

1.000 mm
(39,37 in)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 22.000 rpm
(138.230 rad.min-1)

Potencia

Mín.: 0 kW
(0 hp)

Máx.: 47 kW
(63,9 hp)

Velocidad de avance del eje X

Mín.: 0 mm/min
(0 in/s)

Máx.: 60.000 mm/min
(39,37 in/s)

Velocidad de avance del eje Y

Mín.: 0 mm/min
(0 in/s)

Máx.: 60.000 mm/min
(39,37 in/s)

Velocidad de avance del eje Z

Mín.: 0 mm/min
(0 in/s)

Máx.: 60.000 mm/min
(39,37 in/s)

Descripción

Descripción
Centro de trabajo 5 ejes con pórtico fijo y mesa giratoria motorizada diseñado para operaciones de perforación profunda. En la versión FULL LINEAR incorpora motores lineales en todos los ejes, ofreciendo movimientos de alta velocidad y precisión constante, incluso en procesos desatendidos. La configuración con mesa giratoria (también apta para torneado) permite mecanizados 5 ejes continuos en componentes complejos, con alta precisión y estabilidad estructural.

Características funcionales
Diseño optimizado mediante análisis FEM para mejorar la estructura y reducir vibraciones; bajos rozamientos y altas aceleraciones de los ejes para un rendimiento dinámico elevado tanto en acabado como en desbaste. Máquina con almacén de herramientas configurable y ubicado fuera del campo de trabajo. Evacuación de virutas mediante sinfines que alimentan un transportador dragante con salida lateral. Cerramiento con apertura tipo túnel que deja libre la mesa para carga/descarga y facilita el acceso al área de trabajo.

Integración y automatización
Amplias posibilidades de paletizado con distintas soluciones y/o integraciones en sistemas de producción flexibles (FMS). Preparada para sistemas de paletizado e integración en líneas FMS, ideal para producciones automatizadas en los sectores indicados.

Aplicaciones
  • Automoción
  • Aviación
  • Ingeniería general
  • Generación de energía
  • Espacio

Puntos fuertes / aspectos técnicos
  • Pórtico fijo y mesa móvil
  • Configuración multitarea con posibilidad torno/fresa
  • Capacidad de perforación profunda
  • Versatilidad en el utillaje del área de trabajo
  • Amplio acceso al área de trabajo
  • Posibilidad de paletizado
  • Completamente con motores lineales

Especificaciones técnicas
  • Recorrido X: 2.050 mm
  • Recorrido Y: 2.030 mm
  • Recorrido Z: 1.000 mm
  • Avances: 0 ÷ 60.000 mm/min
  • Husillo: hasta 47 kW • 190 Nm • 22.000 rpm
  • Cono husillo: HSK-63A
  • Accionamiento ejes: motores lineales en todos los ejes (versión FULL LINEAR)
  • Mesa: mesa giratoria (también para torneado), mesa móvil
  • Almacén de herramientas: configurable, ubicado fuera del área de trabajo
  • Evacuación de virutas: sinfines + transportador dragante con salida lateral
  • Cerramiento: apertura tipo túnel para fácil accesibilidad y carga/descarga
  • Integración: preparada para paletizado e integración en líneas FMS
  • Sectores recomendados: aeroespacial, generación de energía, ingeniería general, moldes, automoción, aviación, espacio
