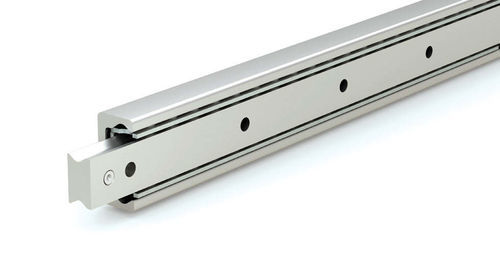

Corredera lineal de cajón SDP series

para carga pesadaresistente a la corrosión

Resumen
Las guías de cajón de extensión parcial de alta resistencia (serie SDP) son conjuntos telescópicos de rieles de acero con un deslizador interno, jaula de bolas de precisión y rieles externos endurecidos. El diseño de extensión parcial permite que la plataforma soporte se extienda solo una parte de la longitud del riel, manteniendo soporte dentro de la estructura para mayor compacidad y estabilidad. La serie SDP de PBC Linear sirve como guía de extensión parcial independiente y como elemento modular para configuraciones de montaje trasero, frontal y lado a lado.

Principales ventajas

• Movimiento de extensión parcial para un desplazamiento guiado donde no se requiere extensión total
• Huella compacta que simplifica la integración en bastidores y equipos
• Construcción en acero endurecido con acabado resistente a la corrosión
• Guía por bolas de precisión para un rendimiento suave y repetible bajo carga

Aplicaciones

• Bandejas de maquinaria, compartimentos de herramientas y cajones de equipos
• Paneles de servicio y puertas de acceso a máquinas
• Sistemas de automatización, almacenamiento industrial y estanterías
• Equipos móviles ligeros y gabinetes montados en rack que requieren recorrido limitado

Ejemplos de productos (representativos)

• Guía de cajón de acero SDP43S-1970 — Extensión parcial — Tamaño: 43 mm — Carrera: 1013 mm
• Guía de cajón de acero SDP43S-1890 — Extensión parcial — Tamaño: 43 mm — Carrera: 963 mm
• Guía de cajón de acero SDP43S-1810 — Extensión parcial — Tamaño: 43 mm — Carrera: 928 mm
• Guía de cajón de acero SDP43S-1730 — Extensión parcial — Tamaño: 43 mm — Carrera: 878 mm

Características / especificaciones técnicas

• Diseño: guía telescópica de acero de extensión parcial con deslizador interno y jaula de bolas de precisión
• Carrera máxima: Hasta 1013 mm
• Longitudes de riel disponibles: 130 mm a 1970 mm
• Perfil típico: ancho de riel 43 mm (ejemplo serie SDP)
• Capacidad de carga: Soporta hasta 24.230 N
• Construcción: rieles de acero endurecido
• Acabado: acabado resistente a la corrosión
• Guía: guía por bolas de precisión para un movimiento suave y repetible
• Casos de uso: bandejas de maquinaria, paneles de servicio, compartimentos de equipos, sistemas de automatización, almacenamiento industrial, puertas de acceso a máquinas, equipos móviles
