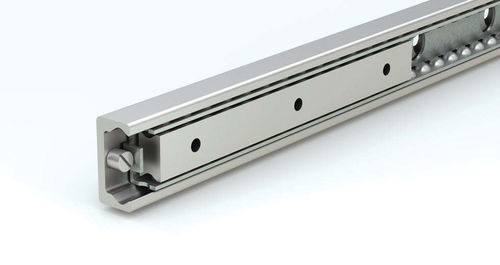

Corredera lineal de extensión total SDC series

de bolasde cajónpara carga pesada

Descripción general
Guías lineales a bolas con carriles guía en C diseñadas para movimiento lineal contenido y guiado. La Serie SDC emplea una jaula de bolas de precisión separada y un raíl de acero endurecido. El carro interno soporta la carga dentro del raíl externo fijo en C, mientras la jaula de bolas retiene las bolas de acero entre las superficies del carro y del raíl para ofrecer contacto rodante de baja fricción y distribución uniforme de la carga.

Funcionamiento
El carro interno se empuja o tira dentro del raíl fijo en C. La jaula de bolas flota entre el carro y el raíl y normalmente recorre aproximadamente la mitad de la distancia de la carrera del carro. Los topes mecánicos integrados controlan la carrera dentro de la longitud del raíl, protegiendo los componentes internos y manteniendo el movimiento dentro del contorno del raíl.

Ventajas y aplicaciones

• Movimiento contenido en el contorno en C para operación protegida y resistencia a los residuos
• Contacto rodante de baja fricción y camino de carga distribuido para larga durabilidad bajo cargas elevadas
• Capacidad para múltiples carros internos en un mismo raíl para sistemas modulares de alta capacidad
• Aplicaciones típicas: plataformas industriales pesadas, paneles de acceso grandes, sistemas de posicionamiento robótico, sistemas de acceso a máquinas y otras instalaciones exigentes que requieren movimiento lineal contenido

Características

• Geometría cerrada en C: el deslizante interno permanece dentro del contorno del raíl
• Jaula de bolas separada: bolas de acero retenidas entre el carro y el raíl
• Capacidad multi-carro para configuraciones modulares y con varios carros
• Opciones de carrera en una o dos direcciones
• Topes mecánicos integrados para limitar y proteger la carrera
• Diseño cerrado que ayuda a proteger los componentes internos de los residuos manteniendo el movimiento guiado

Especificaciones técnicas

• Serie: SDC Series
• Recorrido máximo: hasta 1,310 mm
• Longitudes de raíl disponibles: desde 130 mm hasta 1,970 mm
• Capacidad de carga: hasta 65,272 N
• Recorrido típico del carro interno con respecto a la carrera del carro: la jaula de bolas normalmente recorre aproximadamente la mitad de la carrera del carro
• Disponible en configuraciones de carrera simple y doble dirección
• Ejemplos de factores de forma del producto (ilustrativos): variantes SDC43 (dimensiones internas de ejemplo mostradas): p. ej. SDC43N-1330-610 — ancho de raíl 43 mm, longitud de raíl 1330 mm, carro interno 610 mm
