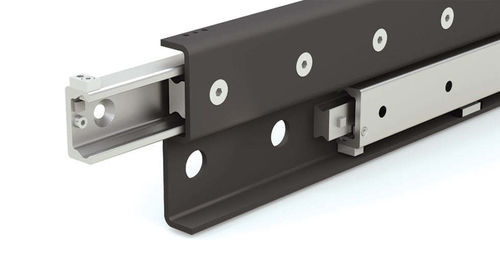

Corredera lineal de extensión total SDS

de cajónpara carga pesadade acero

Descripción general
Las guías de cajón de extensión total son conjuntos de rieles lineales telescópicos basados en un mecanismo de deslizamiento con jaula de bolas que permiten que una plataforma portadora de carga se desplace hacia afuera hasta su longitud útil completa, exponiendo una bandeja, panel, contenedor o plataforma soportada más allá de la estructura de montaje. Las guías lado a lado colocan dos secciones de riel una al lado de la otra en el mismo lado de la carga, creando una estructura estrecha tipo viga para aplicaciones donde el ancho es limitado pero se requiere movimiento guiado, rigidez y capacidad de carga.

Características SDS S-Beam lado a lado
Las guías de cajón de acero robustas SDS S-Beam de PBC Linear utilizan dos rieles SDP de acero endurecido dispuestos lado a lado para crear un sistema de guía compacto y rígido para diseños industriales estrechos. Al posicionar los rieles hombro con hombro, la serie SDS reduce la flexión y mantiene una alineación controlada mientras soporta una extensión suave bajo carga. La configuración SDS difiere de las guías montadas por detrás (priorizan el alcance máximo hacia afuera) y de las guías de montaje frontal (riel más cerrado para protección contra la contaminación). Las guías SDS lado a lado están concebidas para adaptar una extensión robusta a envolventes de montaje estrechas conservando un movimiento estable y controlado.

Características funcionales clave

• Ensamblaje de riel lineal telescópico con mecanismo de jaula de bolas para guía de baja fricción
• Disposición de riel lado a lado (mismo lado) para envolventes de montaje estrechas y mayor rigidez
• Perfil S-Beam optimizado para aplicaciones robustas con espacio limitado
• Rieles SDP de acero endurecido; acabado zincado común en variantes industriales
• Diseñado para exponer completamente una bandeja, panel, contenedor o plataforma más allá de la estructura de montaje

Aplicaciones
Aplicaciones industriales y comerciales que requieren guía de extensión total y robusta desde un solo lado cuando el ancho del conjunto es limitado pero la rigidez y el movimiento controlado son críticos (ejemplos: bandejas de maquinaria estrechas, plataformas en voladizo para equipos, contenedores y cajones industriales).

Especificaciones técnicas

• Nombre de la serie: SDS S-Beam (Side-by-Side)
• Mecanismo: elementos rodantes en jaula de bolas (guía telescópica de bolas)
• Material de riel: rieles SDP en acero endurecido (guías industriales comúnmente zincadas)
• Disposición de montaje: lado a lado / mismo lado (dos rieles hombro con hombro)
• Anchos nominales de riel observados: 28 mm (SDS28S) y 43 mm (SDS43S)
• Longitudes de riel disponibles (indicado en sitio): 290 mm a 1 570 mm
• Carrera máxima (indicada): hasta 1 520 mm
• Capacidad de carga (indicada): hasta 5 578 N
• Objetivo de diseño: perfil delgado para disposiciones estrechas preservando la rigidez y la extensión controlada bajo carga
