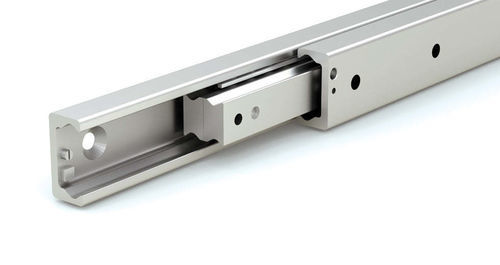

Corredera lineal de extensión total SDF series

de cajónpara carga pesadade acero

Descripción general
Las correderas de cajón de montaje frontal son conjuntos de rieles lineales telescópicos fijados desde una superficie de montaje frontal y basados en un mecanismo de jaula de bolas para una extensión y retracción suaves. En configuración de montaje frontal, las secciones de riel se disponen cara a cara, creando un perfil más cerrado alrededor de la jaula de bolas y los elementos rodantes para protegerlos del polvo, residuos, virutas de madera y otras contaminaciones leves. La serie SDF de correderas de servicio pesado utiliza secciones de riel SDP en acero endurecido en esta disposición cara a cara para recorridos de extensión total en aplicaciones industriales.

Aplicaciones

• Pisos de fábrica
• Maquinaria de embalaje
• Equipos de carpintería
• Carcasas industriales
• Paneles de servicio y acceso a equipos

Características clave

• Diseño resistente al polvo: perfil de montaje frontal cerrado que protege la jaula de bolas y los elementos rodantes
• Configuración telescópica montada en frontal para recorrido guiado de extensión total
• Secciones de riel SDP en acero endurecido para servicio pesado
• Disponible en configuraciones de carrera unidireccional o bidireccional
• Carrera máxima: hasta 2.026 mm
• Longitudes de riel disponibles: 130 mm a 1.970 mm
• Capacidad de carga: hasta 1.909 N
• Tamaños nominales ejemplo: 43 mm (variantes SDF43)

Especificaciones técnicas

• Serie: SDF (SDF Series)
• Tipo: Corredera de cajón telescópica de montaje frontal con extensión total
• Mecanismo: Jaula de bolas (elementos rodantes)
• Material de los rieles: Acero endurecido (secciones de riel SDP)
• Configuración: Disposición cara a cara de los rieles (perfil cerrado)
• Opciones de carrera: Configuraciones unidireccionales y bidireccionales
• Carrera máxima: hasta 2.026 mm
• Longitudes de riel disponibles: 130 mm a 1.970 mm
• Capacidad de carga: hasta 1.909 N
• Resistencia a partículas: Resistente al polvo; protege la jaula de bolas de polvo, residuos y virutas
• Tamaños nominales ejemplo: 43 mm (variantes SDF43)
• Aplicaciones típicas: Pisos de fábrica, maquinaria de embalaje, equipos de carpintería, carcasas industriales, paneles de servicio
