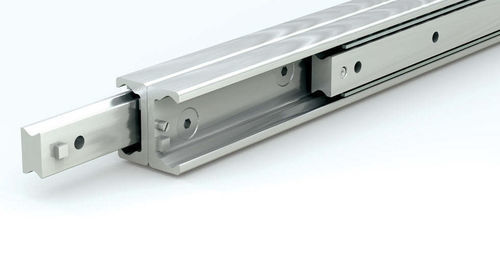

Corredera lineal de extensión total SDB series

telescópicode cajónpara carga pesada

DescripciónLas guías de cajón de montaje trasero son conjuntos de rieles lineales telescópicos soportados desde una superficie de montaje posterior y diseñados para movimiento de extensión total. La SDB Series utiliza dos rieles SDP de acero endurecido montados espalda con espalda para formar una configuración telescópica rígida que permite al deslizador interno extenderse más allá de la longitud nominal del riel, logrando gran alcance desde una base de montaje compacta. Este diseño trasero se emplea cuando el montaje lateral no es práctico, el acceso está confinado o una carga en voladizo debe permanecer estable durante toda la carrera. Las guías SDB están pensadas para aplicaciones industriales y de servicio pesado, ofreciendo movimiento guiado, soporte de carga y rigidez en extensión.

Características

• Movimiento telescópico extendido: la carrera supera la longitud individual del riel
• Flexibilidad de diseño: configuraciones disponibles en carrera unidireccional y bidireccional
• Máxima carrera: hasta 2,026 mm
• Longitudes de riel disponibles: 130 mm a 1,970 mm
• Capacidad de carga: hasta 3,092 N
• Configuración espalda con espalda: mayor rigidez durante la extensión
• Construcción: rieles SDP en acero endurecido; variantes típicas incluyen acero endurecido zincado con guiado por bolas de precisión para resistencia a la corrosión y movimiento suave

Preguntas frecuentes

• ¿Qué es una guía de cajón de montaje trasero? Una guía de montaje trasero es un conjunto de rieles lineales soportado desde la superficie posterior y diseñado para soportar cargas en voladizo donde el elemento móvil se extiende sin soporte lateral. Se utiliza cuando el montaje lateral no es práctico o cuando se requiere un mayor alcance desde una base compacta.
• ¿Cuándo debe usarse una guía de montaje trasero en lugar de una lateral? Se usa una guía trasera cuando el acceso lateral es limitado, cuando la aplicación requiere que la carga se extienda desde un soporte trasero fijo o para ensamblajes en voladizo y profundos que necesitan gran alcance desde un montaje compacto.

Especificaciones técnicas

• Nombre de la serie: SDB Series
• Configuración de rieles: dos rieles SDP de acero endurecido montados espalda con espalda (telescópico)
• Máxima carrera: hasta 2,026 mm
• Longitudes de riel disponibles: 130 mm a 1,970 mm
• Capacidad de carga: hasta 3,092 N
• Opciones de dirección: configuraciones de carrera unidireccional y bidireccional
• Materiales / acabado: rieles de acero endurecido; variantes indican acero endurecido zincado con guiado por bolas de precisión para resistencia a la corrosión
• Ejemplo de perfil típico: 43 mm de ancho (múltiples variantes con perfil de 43 mm y carreras variables)
• Aplicaciones: guía de cajón resistente, guía industrial para cajones, cargas en voladizo, acceso en estructuras confinadas, gran alcance desde montaje compacto
