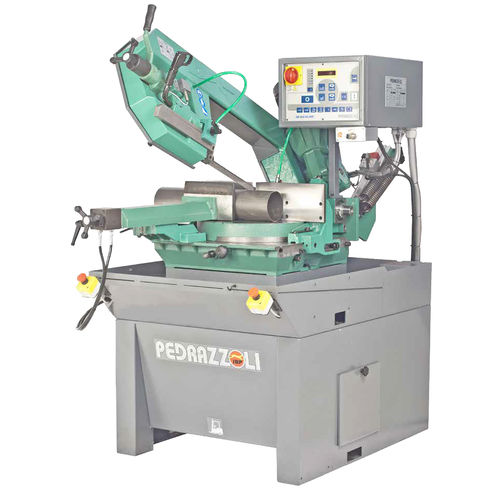

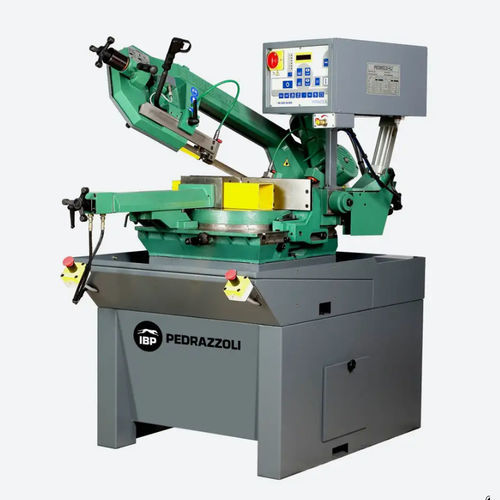

Sierra de cinta BROWN SN 420 SA

horizontalpara metalespara tuberías

Resumen
La sierra de cinta semiautomática BROWN SN 420 SA tiene los componentes principales en fundición para reducir resonancias y vibraciones, proporcionando cortes estables y precisos. Está diseñada para corte industrial de perfiles y tubos con posicionamiento regulable y control programable.

Características

• 2 velocidades trifásicas (400 V – 50 Hz; otras tensiones bajo pedido).
• Motor en posición vertical para reducir el voladizo posterior; transmisión con reductor tornillo y corona en baño de aceite (1:40).
• Gran base circular sobre pista de bolas templadas para rotación suave y alta precisión de perpendicularidad.
• Posicionamiento del arco regulable mediante casquillo excéntrico para cortes a 90°; topes mecánicos a 45° derecha y 45°/60° izquierda.
• Guías de hoja con plaquitas de widia y cojinetes en casquillos excéntricos.
• Tornillo de banco hidráulico con movimiento regulable, cierre rápido, volante y lóbulo plano regulable; desplazable a lo largo de la base.
• Hombros retráctiles y regulables para alcanzar la capacidad máxima (420 x 190 mm a 90°) y asegurar el alineamiento.
• Dispositivo tensado de la hoja para tensión uniforme y constante.
• Lubricación/enfriamiento de la hoja con bomba eléctrica y dos grifos regulables en las guías.
• Panel de control accesible con ON/OFF, selector de 2 velocidades, selector MANUAL/SEMIAUTOMÁTICO (o DYNAMIC) y parada de emergencia.
• Arranque de hoja con protección "operador presente" para operaciones manuales; control en baja tensión.
• Pedal para ciclo de corte semiautomático.
• Arco articulado sobre rodamientos cónicos para movimiento suave.
• Doble pulsador de emergencia en el frontal de la máquina.
• Sensor de seguridad electrónico para detener la hoja en caso de deslizamiento o rotura.

Panel de control (PLC)
Panel PLC dedicado para sierras de cinta, programable por el operario según necesidades de producción.

• Modo manual o semiautomático; interruptor ON/OFF.
• Pantalla digital y contador de piezas programable.
• Control de velocidad de rotación de la hoja y selector de modo de lubricación.
• Selección de ciclo manual/semiautomático y funciones avanzadas (apertura/cierre del tornillo al final de la pieza, paro/arranque de hoja al final de corte, etc.).
• Visualización de consumo en amperios y velocidad instantánea de la hoja para monitorización.
• Parada de ciclo semiautomático (arco sube y tornillo queda cerrado) y regulador de flujo para velocidad de descenso del arco.

Ventajas / Opciones

• Tornillo hidráulico vertical anti-barbeo (opcional).
• Puntero láser para posición de corte (opcional).
• Cilindro hidráulico para movimiento del arco; nebulización micromist y variador electrónico disponibles.

Capacidad de corte
Tubos redondos: 45° izq: 170 mm
0°: 280 mm
45° der: 230 mm
60° der: 150 mm

Secciones cuadradas: 45° izq: 150 mm
0°: 270 mm
45° der: 220 mm
60° der: 150 mm

Secciones rectangulares: 45° izq: 240 x 90 mm
0°: 420 x 190 mm
45° der: 230 x 150 mm
60° der: 140 x 220 mm

Accesorios bajo pedido

• Indicador láser de corte.
• Regulador de presión de mordaza.
• Lubricación micromist.
• Mordaza vertical anti-barbeo hidráulica.
• Variador electrónico de velocidad.
• Cintas de carga y descarga.

Datos técnicos
Dimensiones (L x An x Al): 1400 x 1500 x 1800 mm (tope) / 870 x 1860 x 2100 mm (base)
Altura del plano de trabajo: 955 mm
Peso: 610 kg

Especificaciones técnicas

• Tipo: sierra de cinta semiautomática.
• Modelo: BROWN SN 420 SA.
• Construcción: elementos principales en fundición para rigidez y reducción de vibraciones.
• Transmisión: reductor tornillo-corona en baño de aceite (1:40).
• Velocidades: dos velocidades seleccionables.
• Motor: posición vertical.
• Capacidad máxima de corte (90°): 420 x 190 mm (con hombro retráctil).
• Guiado y tensado de hoja: plaquitas widia y cojinetes en casquillos excéntricos; tensión por muelle.
• Enfriamiento/lubricación: bomba eléctrica con dos grifos regulables.
• Seguridad: arranque "operador presente", doble pulsador de emergencia, sensor electrónico anti-deslizamiento/rotura.
• Control: PLC programable con contador de piezas y funciones avanzadas.
