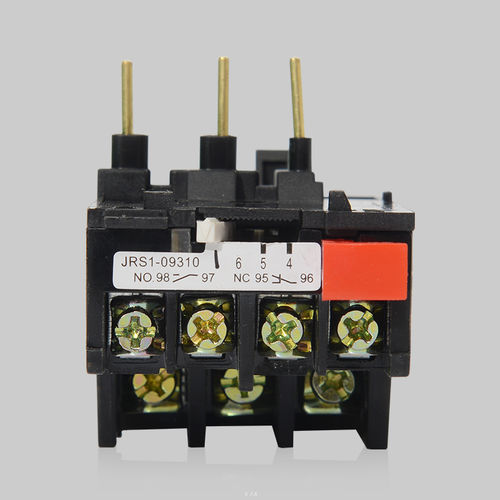

Relé de protección térmico JRS1

trifásicopara motor eléctricopara montaje en contactor

El relé térmico de sobrecarga de la serie JRS1 es adecuado para circuitos de CA de 50-60 Hz, con una tensión nominal de funcionamiento Ue de 380 V y una corriente nominal de 0,1 a 80 A, y se utiliza como protección contra sobrecargas y cortes de fase en motores de CA. El relé térmico presenta una estructura racional y cuenta con un dispositivo de ajuste de la corriente de taración, un dispositivo de reinicio manual, un dispositivo de parada, un dispositivo de compensación de temperatura, así como una estructura protectora que evita las descargas eléctricas en las manos. ► Condiciones normales de funcionamiento e instalación 3.1 - Temperatura ambiente: de -5 °C a +40 °C, y el valor medio en un periodo de 24 horas no debe superar los +35 °C; 3.2 - La altitud del lugar de instalación no debe superar los 2000 m; 3.3 - Condiciones atmosféricas: La humedad relativa no debe superar el 50 % a +40 °C; se permite una humedad relativa elevada a temperaturas relativamente bajas; por ejemplo, la humedad relativa alcanza el 90 % a +20 °C, y deben tomarse medidas especiales cuando se produzca condensación en el producto debido a la variación de temperatura. 3.4 - Debe encontrarse en un entorno sin riesgo de explosión, libre de gases que puedan corroer el metal o dañar el aislamiento, así como en lugares sin polvo conductor. 3.5 - Grado de contaminación: 3 3.6 - Categoría de instalación: III 3.7 - Posición de instalación: instalado en posición normal, la inclinación entre el lado de instalación y la vertical no debe superar los ±5°, y sin vibraciones ni impactos evidentes. 3.8 - Grado de protección: IP 00
