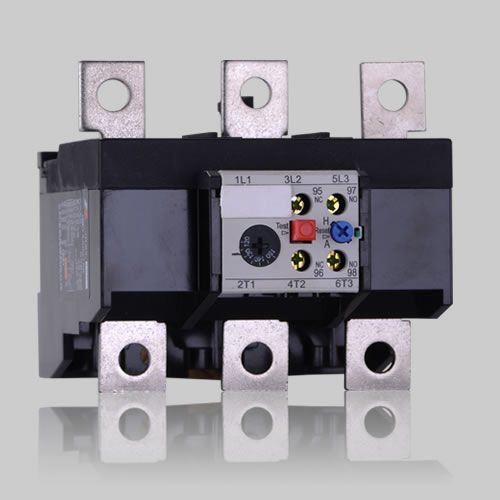

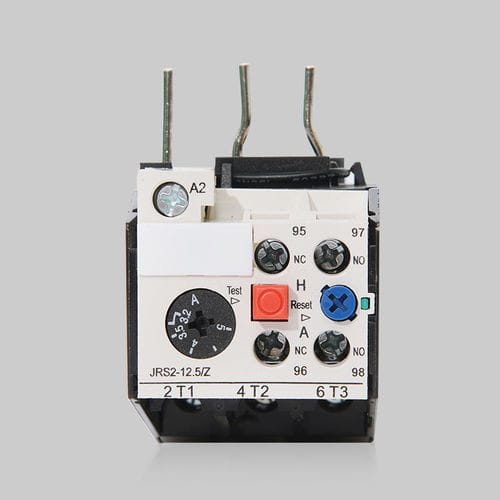

Relé de protección térmico JRS2

1NA/NCtrifásicoAC

El relé térmico de la serie JRS2 es adecuado para sistemas eléctricos de CA a 50 Hz/60 Hz, con una tensión nominal Ue de 690 V y una intensidad de 0,1 a 630 A, y se utiliza para la protección contra sobrecargas y la protección contra la interrupción de fase en motores de CA o circuitos. El relé térmico cuenta con funciones de protección contra la rotura de fase, compensación de temperatura, selección opcional de reinicio manual o automático, comprobación de la flexibilidad de actuación y desconexión manual de los contactos NC y NO. Condiciones normales de funcionamiento e instalación 3.1 Temperatura ambiente: -5 °C a +40 °C; el valor medio en un periodo de 24 horas no supera los +35 °C; 3.2 Altitud: no supera los 2000 m; 3.3 Atmósfera: cuando la temperatura máxima es de +40 ÿ, la humedad relativa no supera el 50 %; se permite una humedad relativa más elevada cuando la temperatura es relativamente baja; por ejemplo, alcanza el 90 % a +20 ÿ; Se deben tomar medidas especiales si se produce condensación debida a la variación de temperatura. 3.4 Grado de contaminación: 3 3.5 Categoría de instalación: III 3.6 Posición de instalación: la inclinación entre el lado de instalación del relé y la vertical no debe ser superior a ±5° 3.7 Impactos y vibraciones: el producto debe instalarse y utilizarse en lugares sin sacudidas, impactos ni vibraciones evidentes. 3.8 Modo de instalación: Los modelos JRS2-12,5; 25; 32; 45 y 80 disponen de tres modos de instalación: instalación combinada, instalación con tornillos e instalación en carril estándar de 35 mm. Los modelos JRS2-63, 135, 150, 180, 400 y 630 disponen de dos modos de instalación: instalación atornillada e instalación en carril estándar de 35 mm. 3.9 Grado de protección: IP00
