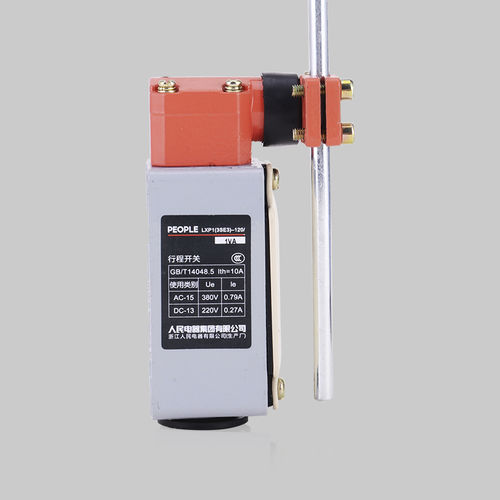

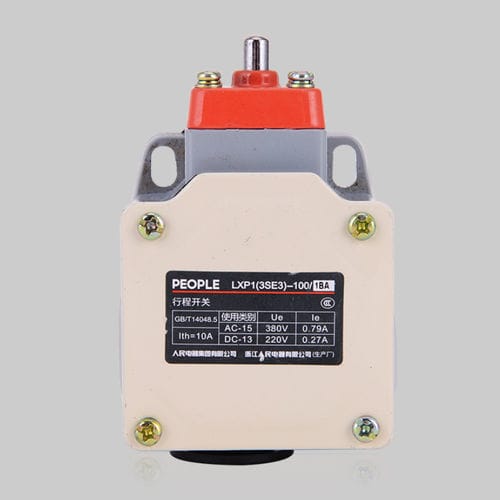

Interruptor de final de carrera de levas rotativas LXP1

con palanca rotativacon varilla flexiblemecánico

El interruptor de recorrido de la serie LXP1 es apto para circuitos de control de CA de 40 Hz a 60 Hz, con una tensión de CA de hasta 500 V, una tensión de CC de hasta 600 V y una intensidad de hasta 10 A. Permite convertir señales mecánicas en señales eléctricas, como la activación de mecanismos de movimiento, el control de velocidad o el control programado Estructura Esta serie se puede clasificar en tipo abierto y tipo protegido. El tipo abierto está disponible en 2P y 3P. El tipo abierto de 3P solo está disponible en versión oscilante. El tipo de 2P cuenta con cuatro variantes: tipo puente, tipo instantáneo, tipo oscilante, tipo oscilante con un puente y tipo oscilante cruzado. El tipo con carcasa protectora está disponible en 2P, 3P y 4P. Presenta cuatro variantes: 1NO+1NC, 1NO+2NC, 2NO+1NC y 2NO+2NC. Parámetros técnicos principales 5.1 Temperatura ambiente: de -40 ºC a +85 ºC 5.2 Tensión nominal de aislamiento: Ui = 500 V CA; 600 V CC 5.3 Tensión máxima de funcionamiento: Ue = 500 V en el mismo polo. 5.4 Corriente nominal de calentamiento: Ith = 10 A 5.5 Corriente nominal de funcionamiento: Ie (véase la tabla siguiente) 5.6 Vida útil mecánica: 300 000 5.7 Vida útil eléctrica: Ie = 1 A/CA: 11,5 millones; Ie = 0,5 A/CA: 11,10 millones 5.8 Precisión del movimiento repetitivo de la varilla de empuje: 0,02 mm 5.9 Rosca de salida de la carcasa protectora: M20x1,5 5.10 Capacidad de conexión de los contactos: cable macizo 2x25 mm²; cable trenzado (con plomo) 2x1,5 mm²
