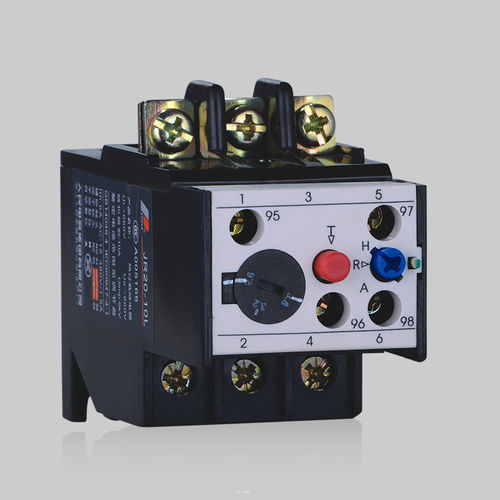

Relé de protección térmico JR20

1NCtrifásicoAC

El relé térmico de sobrecarga de la serie JR20 es adecuado para sistemas eléctricos de CA a 50 Hz/60 Hz, con una tensión nominal de funcionamiento Ue de 660 V y una corriente de 0,1 a 630 A, y se utiliza como protección contra sobrecargas y cortes de fase en motores de CA. El relé térmico cuenta con funciones de protección contra la rotura de fase, compensación de temperatura, selección opcional de reinicio manual o automático, comprobación de la flexibilidad de liberación y apertura manual de los contactos NC, entre otras. Este producto cumple con las normas GB14048.4, IEC60947-4-1, etc. Condiciones normales de funcionamiento e instalación 3.1 - Temperatura ambiente: de -5 °C a +40 °C, y el valor medio en un periodo de 24 horas no supera los +35 °C; 3.2 - La altitud del lugar de instalación no supera los 2000 m; 3.3 - Condiciones atmosféricas: la humedad relativa no supera el 50 % a +40 °C; se permite una humedad relativa relativamente alta a temperaturas relativamente bajas; por ejemplo, la humedad relativa alcanza el 90 % a +20 °C; además, deben adoptarse medidas especiales cuando se produzca condensación en el producto debido a las variaciones de temperatura. 3.4 - Debe encontrarse en un entorno sin riesgo de explosión, en el que no haya gases que puedan corroer el metal o dañar el aislamiento, así como en lugares libres de polvo conductor. 3.5 - Grado de contaminación: 3 3.6 - Categoría de instalación: III 3.7 - Posición de instalación: instalado en posición normal, con una inclinación entre el plano de instalación y la vertical que no supere los ±5°, y sin vibraciones ni impactos evidentes. 3.8 - Grado de protección: IP 00
