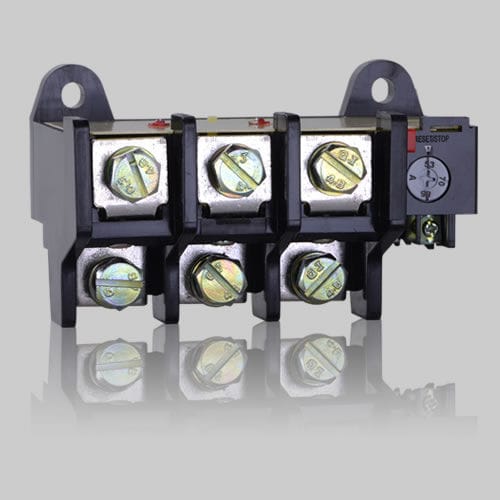

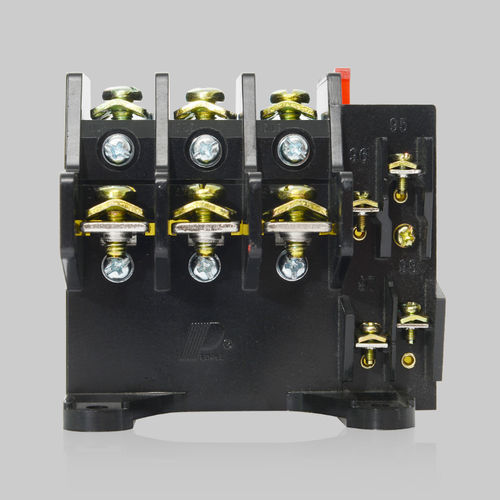

Relé de protección térmico JR36

1NA/NCtrifásicoAC

El relé térmico de sobrecarga de tipo bimetálico de la serie JRS36 es adecuado para circuitos de CA a 50 Hz, con una tensión nominal de funcionamiento Ue de 690 V CA y una intensidad de 0,25 a 160 A, y se utiliza como protección contra sobrecargas y corte de fase en motores de CA. El relé térmico cuenta con funciones de ajuste de la corriente de activación, compensación de temperatura, protección contra la rotura de fase y la posibilidad de elegir entre reinicio automático o manual; permite comprobar la flexibilidad de funcionamiento del circuito y puede abrir manualmente el contacto NC (cierre del contacto NO). sus dimensiones externas y de instalación son idénticas a las del JR16B, lo que lo convierte en un producto ideal de nueva generación. Este producto cumple con las normas GB14048.4, IEC60947-4-1, etc. Condiciones normales de funcionamiento e instalación 3.1 Temperatura ambiente: -5 °C ~ +40 °C, y el valor medio en un periodo de 24 horas no supera los +35 °C 3.2 La altitud del lugar de instalación no supera los 2000 m; 3.3 Condiciones atmosféricas: la humedad relativa no supera el 50 % a +40 ÿ; se permite una humedad relativa relativamente alta a temperaturas relativamente bajas; por ejemplo, la humedad relativa alcanza el 90 % a +20 °C, y deben tomarse medidas especiales cuando se produzca condensación en el producto debido a la variación de temperatura. 3.4 Debe estar en un entorno sin riesgo de explosión, y en un entorno sin gases que puedan corroer el metal o dañar el aislamiento, así como en lugares sin polvo conductor. 3.5 Grado de contaminación: 3 3.6 Categoría de instalación: III 3.7 Posición de instalación: instalado en posición normal, con una inclinación entre el plano de instalación y la vertical que no supere los ±5°, y sin vibraciones ni impactos evidentes. 3.8 Grado de protección: IP 20
