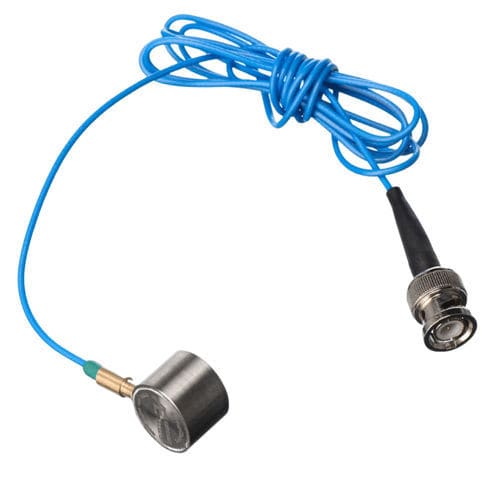

Sensor de emisiones acústicas de inspección de estructura metálica GH150/2

de mantenimiento predictivopara supervisión de procesopara canalizaciones

Descripción general del producto
El GH150/2 es un sensor de emisión acústica (EA) de banda estrecha para alta temperatura, con frecuencia de resonancia de 150 kHz y banda útil de 60 kHz a 400 kHz. Está diseñado para monitorización de integridad estructural y ensayos no destructivos en entornos industriales hasta 170°C. Cuenta con carcasa de acero inoxidable SUS-304, cara de detección de cerámica y cable integral resistente a altas temperaturas de 1,5 m con conector BNC.

Características

• Frecuencia de resonancia: 150 kHz
• Rango de frecuencia: 60 kHz – 400 kHz
• Sensibilidad (pico): >73 dB (Ref V/(m/s))
• Temperatura de trabajo: -20 a 170°C
• Protección: IP68
• Cara: cerámica
• Carcasa: SUS-304
• Cable integral resistente a alta temperatura: 1,5 m con BNC (lateral)
• Tamaño compacto: 19×15 mm (DxH); peso: ≈45 g

Cuándo usar GH150/2

• Monitorización EA de tuberías, recipientes a presión y tanques de almacenamiento en plantas
• Monitorización estructural a largo plazo en zonas de temperatura moderadamente alta
• Monitorización de estructuras offshore hasta 170°C
• Inspección de componentes metálicos a alta temperatura que requieran detección a 150 kHz
• Aplicaciones que requieren un sensor compacto con cable integral resistente a altas temperaturas

Limitaciones
El GH150/2 no se recomienda para exposición continua por encima de 170°C. Para temperaturas superiores seleccione un sensor EA para temperaturas más altas o una instalación con guía de ondas. En entornos con vibraciones de baja frecuencia fuertes, ruido de flujo elevado o largas distancias de propagación, considere la atenuación, el ruido de fondo y el acoplamiento del material al elegir el sensor.

Notas de instalación

• Limpiar y preparar la superficie de montaje antes de la instalación
• Usar un acoplante para altas temperaturas adecuado a la temperatura real de la superficie
• Asegurar contacto estable y presión de sujeción apropiada en la cara del sensor
• Evitar tensión del cable, curvas pronunciadas y impactos mecánicos directos en el cable integral
• Verificar la respuesta del canal y el acoplamiento antes de ensayos o monitorización prolongada

Aplicaciones

• Monitorización de tuberías
• Pruebas de recipientes a presión
• Inspección de tanques de almacenamiento
• Monitorización estructural offshore
• Monitorización de equipos de planta
• Monitorización de integridad estructural en ambientes calientes

Accesorios compatibles

• Preamplificadores: PAS / PAV
• Sujetador: H20
• Cable de señal: SYV-50-3 / STYV-50-2

Especificaciones técnicas (tabla)
Frecuencia de resonancia (Ref V/(m/s)) : 150 kHz
Rango de frecuencia : 60 kHz - 400 kHz
Sensibilidad pico (Ref V/(m/s)) : >73 dB
Temperatura de trabajo : -20 a 170°C
Tamaño (DxH) : 19×15 mm
Peso : 45 g
Material de la carcasa : SUS-304
Material de la cara : Cerámica
Grado de protección : IP68
Conector : BNC en cable integral
Ubicación del conector : Lateral
Longitud de cable : 1,5 m
Accesorios : Modelos de cable SYV-50-3 / STYV-50-2; Sujetador H20; Preamplificador PAS/PAV

Características / Especificaciones técnicas

• Frecuencia de resonancia: 150 kHz
• Rango de frecuencia: 60 kHz – 400 kHz
• Sensibilidad (pico): >73 dB (Ref V/(m/s))
• Temperatura operativa: -20 a 170°C
• Tamaño: 19×15 mm (DxH)
• Peso: ≈45 g
• Carcasa: SUS-304
• Cara: Cerámica
• Protección: IP68
• Conector: BNC (cable integral, lateral)
• Longitud de cable: 1,5 m
• Accesorios compatibles: SYV-50-3 / STYV-50-2; H20; PAS/PAV
