Sensor de emisiones acústicas para supervisión de proceso GH150

de detección de grietasde mantenimiento predictivode inspección de estructura metálica

Descripción

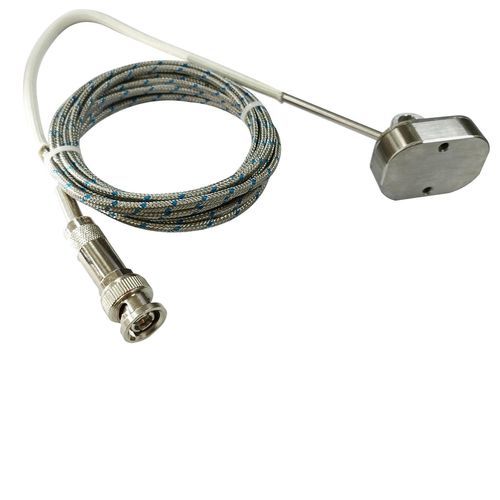

El GH150 (Magnetic) es un sensor de emisión acústica (AE) para temperaturas ultra‑altas, diseñado para monitorización estructural y ensayos no destructivos en superficies metálicas calientes hasta 600 °C. Presenta frecuencia de resonancia de 260 kHz, superficies de contacto en acero Invar, protección IP68, un tubo metálico resistente al calor de 20 cm que protege la entrada del cable y un cable integral de 3 m con conector BNC. Hay varias opciones de sujeción: base auto‑magnética, brida, abrazadera personalizada y varilla libre.

Características

• Frecuencia de resonancia 260 kHz
• Opción de base auto‑magnética para montaje temporal
• Tubo metálico de 20 cm resistente al calor para proteger la conexión del cable
• Cable integral de 3 m con BNC (salida lateral)
• Cuerpo rectangular con múltiples interfaces de montaje
• Protección IP68 y superficies de contacto en acero Invar

Cuándo usar el GH150 (Magnetic)
Use el GH150 (Magnetic) cuando la monitorización AE o los ensayos NDT deban realizarse en superficies metálicas muy calientes donde los sensores AE estándar no pueden operar. Casos típicos:

• Monitorización ultra‑alta temperatura hasta 600 °C
• Monitorización estructural de calderas y hornos
• Ensayos de recipientes a presión y equipos de proceso a temperatura elevada
• Monitorización de válvulas, bridas y componentes metálicos calientes
• Inspecciones AE temporales en estructuras de alta temperatura
• Aplicaciones que requieren un sensor AE de 260 kHz con clasificación hasta 600 °C

Notas de instalación
La instalación correcta es fundamental para una detección AE fiable en entornos de ultra‑alta temperatura. Prácticas recomendadas:

• Confirmar la temperatura real de la superficie antes de instalar el sensor
• Limpie y prepare la superficie de montaje para un acoplamiento acústico estable
• Seleccione montaje magnético, brida, abrazadera personalizada o varilla libre según temperatura, vibración y condición de la superficie
• Para monitorización prolongada a alta temperatura, prefiera una abrazadera mecánica estable
• Dirija el cable lejos del calor directo, bordes afilados y piezas en movimiento
• Evite la tensión directa del cable o curvaturas pronunciadas cerca del sensor
• Verifique la respuesta del canal antes de pruebas formales o monitorización extendida

Aplicaciones

• Monitorización de tuberías a alta temperatura
• Ensayos de recipientes a presión y equipos de proceso
• Monitorización estructural de calderas y hornos
• Monitorización de válvulas y bridas a alta temperatura
• Inspección de estructuras metálicas calientes
• Resolución de problemas de equipos en planta a temperatura elevada
• Pruebas de campo temporales en estructuras a alta temperatura

Especificaciones técnicas

• Modelo: GH150 (Magnetic)
• Frecuencia de resonancia (Ref V/(m/s)): 260 kHz
• Rango de frecuencia: 50 kHz – 600 kHz
• Pico de sensibilidad (Ref V/(m/s)): >60 dB
• Temperatura de trabajo: -45 a 600 °C
• Dimensiones (DxWxH): 30 × 40 × 10,5 mm
• Peso: 200 g
• Material de la carcasa: acero Invar inoxidable / cobre
• Material de la cara: acero Invar inoxidable / cobre
• Grado de protección: IP68
• Conector: BNC en cable integral (salida lateral)
• Longitud del cable: 3 m
• Longitud del tubo metálico resistente al calor: 20 cm
• Modelo de cable de señal: SYV‑50‑3 / STYV‑50‑2
• Opciones de sujeción: auto‑magnético / brida / abrazadera personalizada / varilla libre
• Preamplificador compatible: PAS / PAV
